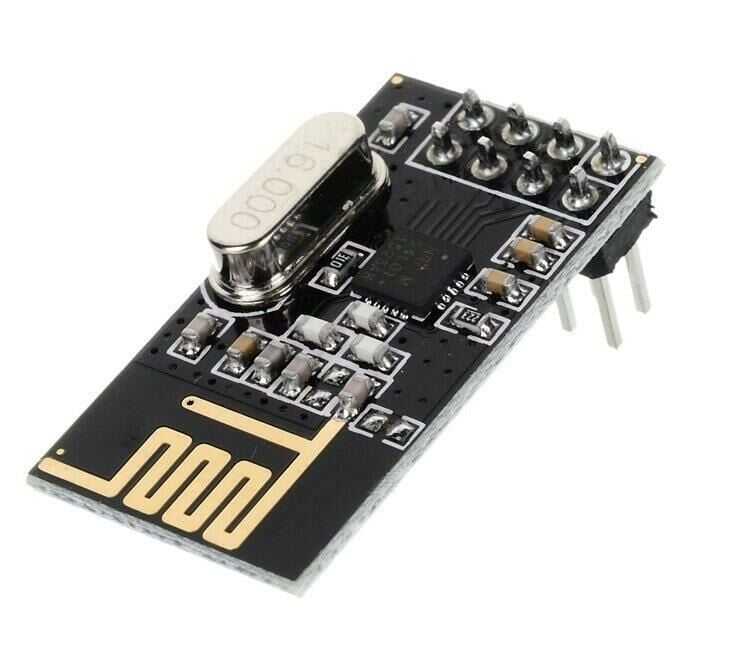

Wireless NRF24L01+ 2.4GHz Alıcı Verici Modül

Yorumlar (0)
Yorum Yap
Kategoriler: RF Alıcı-Verici
Marka: Motorobit
Ürün Kodu: KHB.RFM.01.000015
Stokta 100+ ürün
33,40 TL + KDV
KDV Dahil: 40,08 TL

Wireless NRF24L01+ 2.4GHz Alıcı Verici Modül


NRF24L01 alıcı modülü, 2.4 GHz bandını kullanır ve 250 kbps'den 2 Mbps'ye kadar baud hızlarıyla çalışabilir. Açık alanda ve düşük baud hızı ile kullanılırsa, menzili 100 metreye kadar ulaşabilir.
Modül 125 farklı kanaldan birini kullanabilir ve bu sayede tek bir yerde 125 bağımsız çalışan modem ağına sahip olabilirsiniz. Her kanal 6 adede kadar adres içerebilir veya her birim aynı anda 6 adede kadar başka birimle iletişim kurabilir.
Bu modülün güç tüketimi, iletim sırasında sadece bir LED'den daha düşük olan yaklaşık 12mA'dir. Modülün çalışma gerilimi 1,9 ila 3,6V arasındadır, ancak iyi olan diğer pinlerin 5V mantığını tolere edebilmesidir, bu yüzden herhangi bir mantık seviye dönüştürücüsünü kullanmadan bir Arduino'ya kolayca bağlayabiliriz.
Bu pinlerin üçü SPI iletişimi içindir ve Arduino'nun SPI pinlerine bağlanması gerekir, ancak her Arduino kartının farklı SPI pinlerine sahip olduğuna dikkat edin. CSN ve CE pinleri, Arduino kartının herhangi bir dijital pinine bağlanabilir ve bunlar, modemin bekleme veya aktif modda ayarlanmasının yanı sıra iletim veya komut modu arasında geçiş yapmak için kullanılır. Son pin, kullanılması gerekmeyen bir interrupt pini.
Böylece, NRF24L01 modüllerini Arduino kartlarına bağladığımız zaman, hem verici hem de alıcı için kodlar hazırlamaya hazırız.


Özellikler:

  • Güç kaynağı: 1.9V ~ 3.6V
  • Çalışma akımı: 0dBm çıkış gücünde 2Mbps / 11.3mA'da 13,5mA
  • IO sayar: 8
  • Hassasiyet: 1Mbps'de -85dBm
  • Emisyon mesafesi: 256kbps'de 70 ~ 100 metre
  • Veri oranı: 256kbps / 1Mbps / 2Mbps
  • İletişim modu: Geliştirilmiş ShockBurst TM / ShockBurst TM
  • Çalışma modu: Güç Modu / Bekleme Modu / RX Modu / TX Modu
  • Sıcaklıklar: Çalışma: -40 ° C ~ 85 ° C / Depolama: -40 ° C ~ 125 °C


Wireless NRF24L01+ 2.4GHz Alıcı Verici Modül Arduino Bağlantısı

Wireless NRF24L01+ 2.4GHz Alıcı Verici Modül Arduino Bağlantısı
