15-30V 500W Ray Tipi DC Motor Sürücüsü

15-30V 500W Ray Tipi DC Motor Sürücüsü

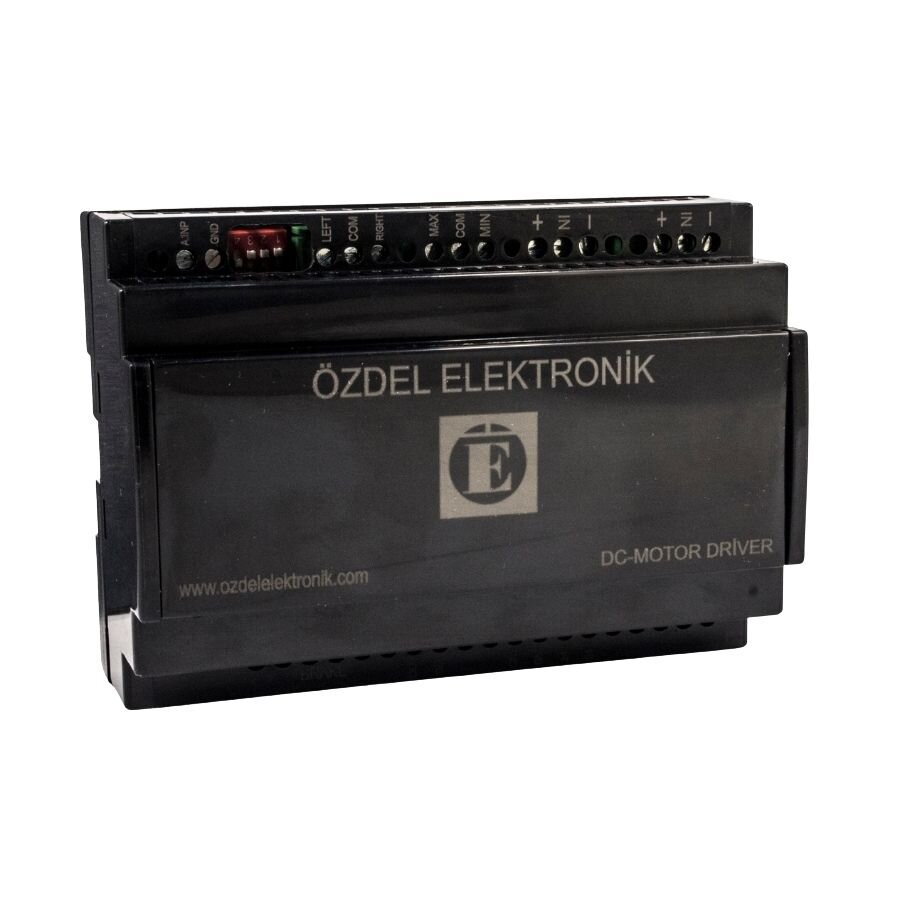

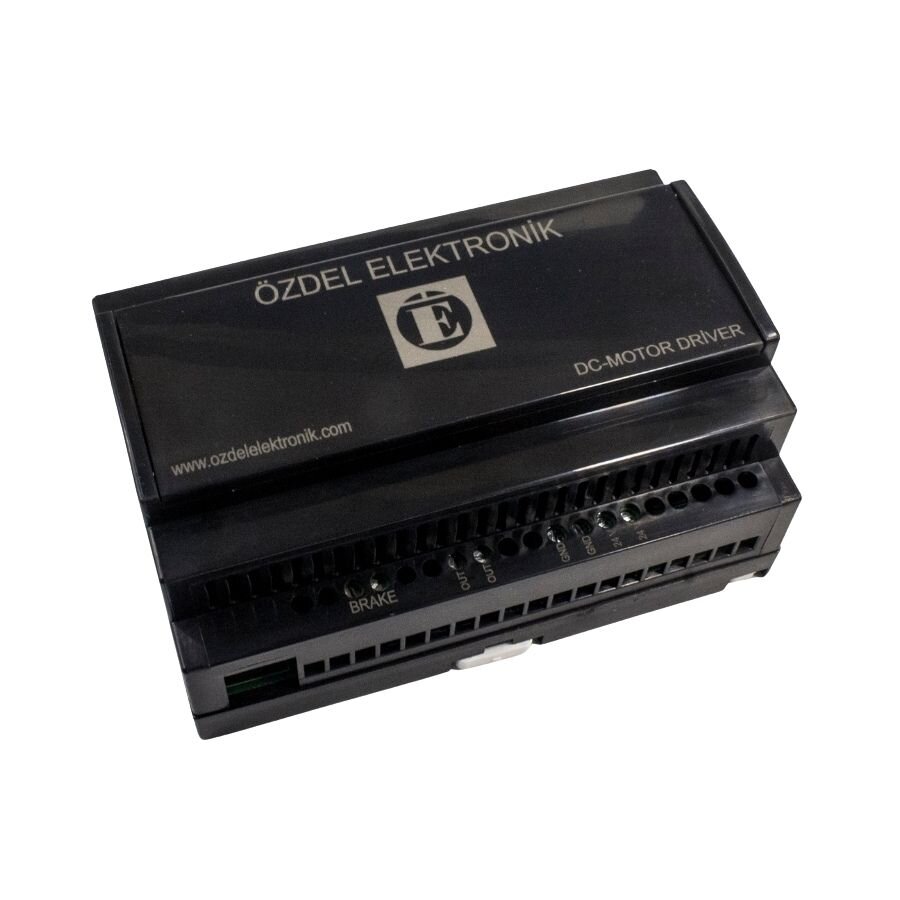

15-30V 250W Ray Tipi DC Motor Sürücüsü, mikroişlemci tabanlı sisteme sahip, hassas hız kontorlü ve harici yön kontrolü yapabileceğiniz DC motor sürücüsüdür. Anlık olarak yön dönüş kabiliyetine sahiptir. 4ms boyunca 110A peak akımına dayanım göstermektedir. Pot ve Analog input girişleri bulunmaktadır.

Kullanıcı Kılavuzu

Girişler

• 0-10V Analog Input
• Yön Girişi
• Potansiyometre Girişi
• Proxy Switch Girişi

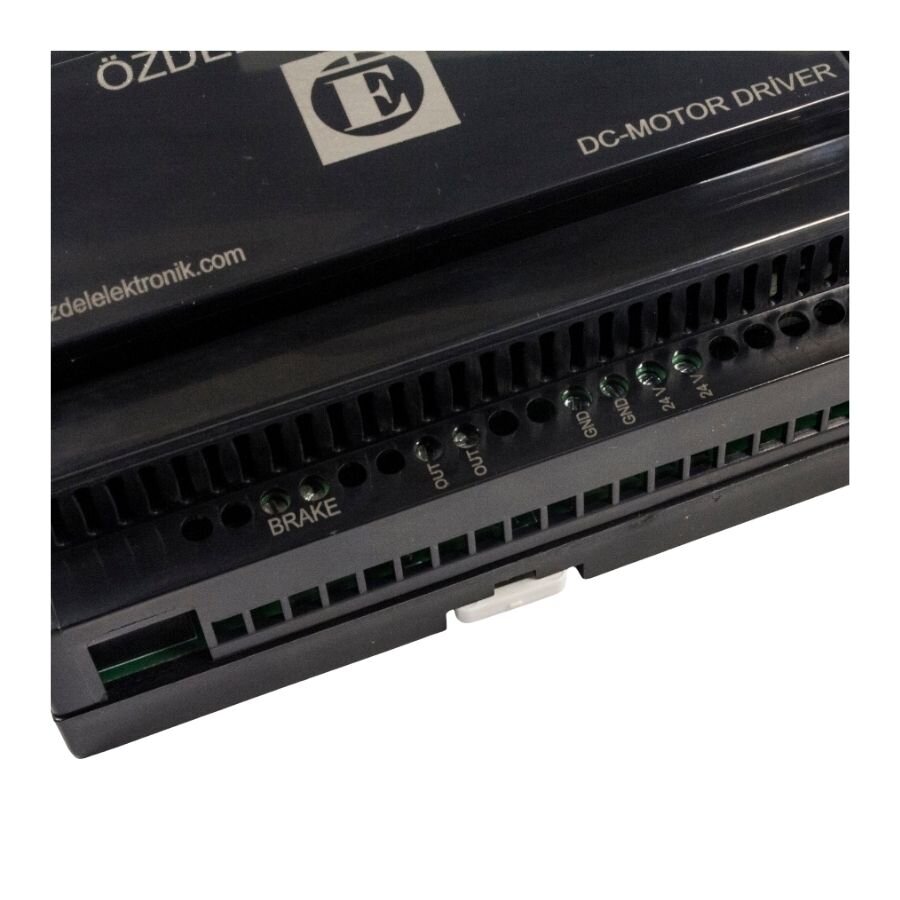

Çıkışlar

• Motor Çıkışı
• Yaybaskılı Fren Çıkışı 3A

Özellikler

• Besleme Gerilimi: 15-30VDC
• Sürekli Çıkış Akımı: 24V DC-- 27A
• Çalışma Sıcaklığı: -40 °C + 85 °C
• Tepkime Süresi: 1ms

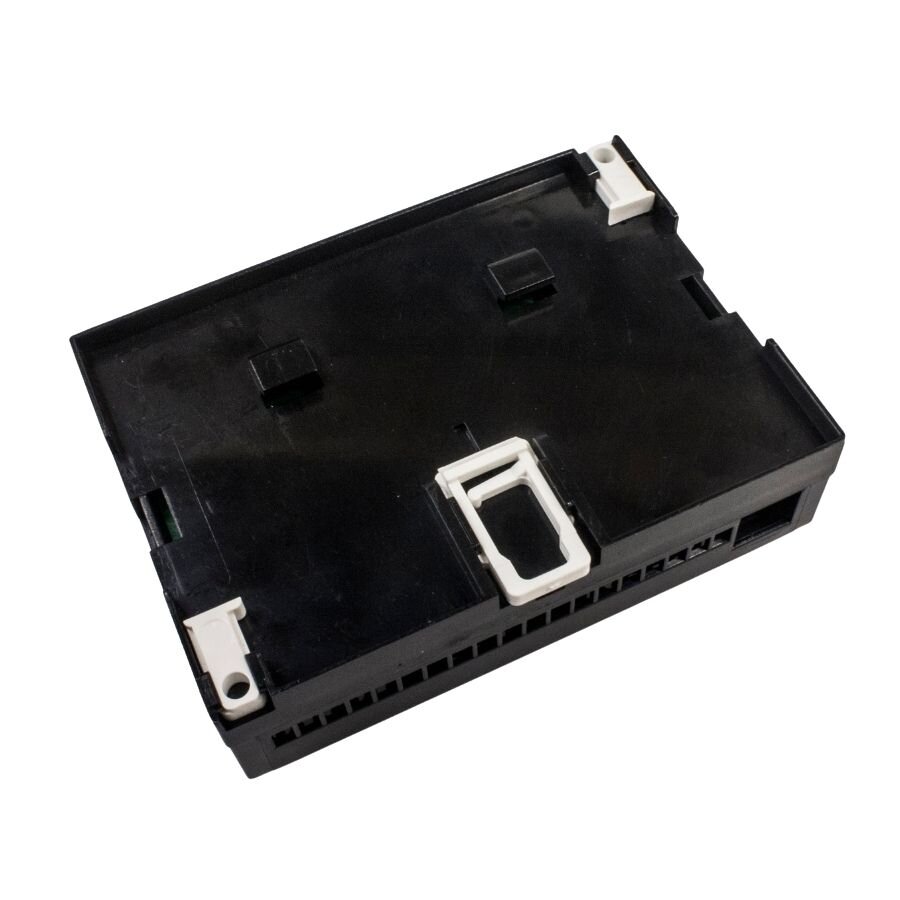

• Montaj Tipi: Pano Ray Tipi
• Boyut: 126x57x91mm
• Cihaz Ağırlığı: 350 gram

DIP Switch Özellikler

• DIP SWITCH 1 MOD ON/OFF
  Proxy switch ve yön uçları ile otomatik çalışma.Motorun sensörler gördüğünde
  durma olmadan saat yönünde ve tam ters yönde çalışmasını sağlar otomatik
  çalışma.Yön uçları buna dahildir.
• DIP SWITCH 2 MOD ON/OFF
  Proxy switch ve yön uçları manuel çalışma.Dc motorun sensör gördüğünde bir
  yönde çalışıyor ise durması aynı yönde çalışmasını engeller diğer yöne sinyal
  almasını bekler Sensörden çıkmış ise sinyal geldiğinde tekrar çalışmaya devam
  eder.
• DIP SWITCH 3 MOD ON/OFF
  Tek yönde çalışma
• DIP SWITCH 4 MOD ON/OFF
  Sinyal geldiğinde çalışma.Left yön klemensine sinyal geldiğinde dc motor
  çalışmaya başlar.Sinyal kesilene kadar aynı yönde devam eder.Right yön klemensi
  içinde bu geçerlidir.
