24C01 - SO8 SMD EEPROM Entegresi



24C01C, 4.5V ila 5.5V voltaj aralığına sahip 1K bitlik Serial Electrically Erasable PROM'dur. Cihaz, 2 telli bir seri arayüz ile 128 x 8 bitlik belleğin tek bir bloğu olarak düzenlenmiştir. Düşük akım tasarımı, sırasıyla sadece 5 µA ve 1mA maksimum bekleme ve aktif akımlarla çalışmaya izin verir. 16 bayta kadar veri için sayfa yazma özelliğine sahiptir ve hem bayt hem de sayfa yazma işlemleri için yalnızca 1 ms'lik hızlı yazma döngü sürelerine sahiptir.

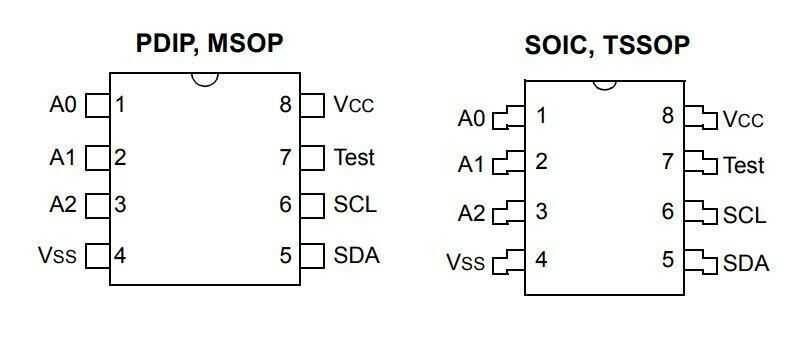

Fonksiyonel adres hatları, 8K bite kadar bitişik EEPROM bellek için aynı veriyoluna sekiz adede kadar 24C01C cihaz bağlanmasına izin verir. Cihaz standart 8 pinli 8 Pin SOIC paketindedir.
