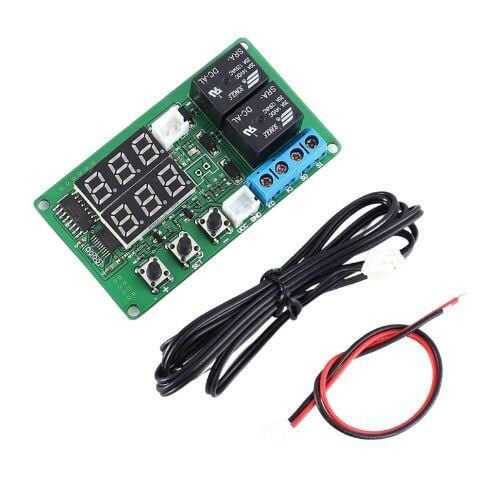

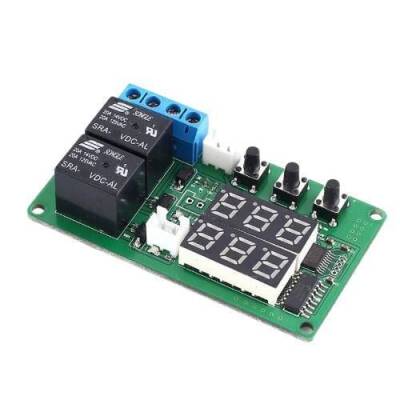

5V 2 Kanal Röle Çıkışlı Dijital Termostat - Kırmızı/Mavi
2 Kanal Röle Çıkışlı Dijital Termostat, kullanıldığı projede sıcaklığı istenilen aralıkta tutmak için kullanılan bir üründür. Ürün üzerinde bulunan -20 ve 100 derece aralığında ölçüm yapabilen bir ntc bulunmaktadır. Uzunluğu yaklaşık 1 metredir.
Özellikler:
- Belseme Voltajı: 5V DC
- Ekran Renkleri: Kırmızı / Mavi
- Röleler: 30V 10A DC / 10A 220V AC
- Sıcaklık Aralığı -20 °C ~ 100 °C
- Modül boyutu: 70*39*18mm
- Sensör uzunluğu: 1 metre
- Zamanlama Aralığı: 0-999 saniye arası
Sıcaklık Ayarı

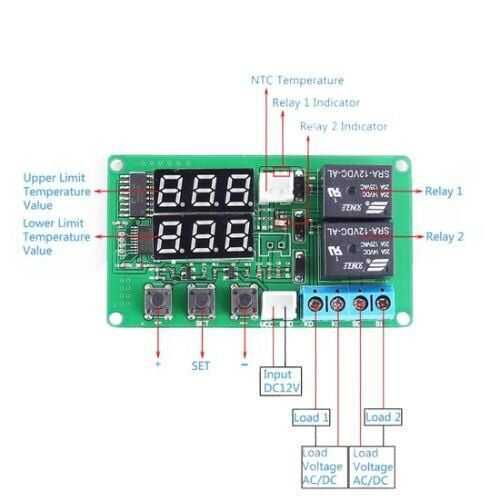

Ürün üzerinde üç tuş bulunmaktadır. SET tuşuna bir kez basmak sıcaklık ekranlar arası geçiş yapar. + ve - tuşları ile ekranlardaki değerler arttırılıp azaltılabilir. SET tuşuna basılı tutulduğunda ise NTC'nin ölçtüğü sıcaklık değeri ekranda gözükür.
Üstteki ekranda üst sıcaklık değeri, alttakinde ise alt sıcaklık değeri yer alır. Ölçülen sıcaklık değeri girdiğimiz üst sıcaklık değerinden düşük olduğu müddetçe S klemensleri birbiri arasında akım geçişi sağlar. Buraya ısıtıcı bağlanabilir. Böylece ortam ısınacaktır.
Ölçülen değer üst sıcaklık değerini geçtiğinde ise S klemensleri arasındaki geçiş kapanır ve K klemensleri arasında geçiş başlar. Buraya da soğutucu bir fan bağlanabilir. NTC'nin ölçtüğü sıcaklık değeri girdiğimiz alt sıcaklık değerine ulaşana kadar fan çalışmaya devam eder. Alt değere ulaştığında ise tekrar ısıtıcı çalışır. Sıcaklık girdiğimiz aralıkta kalacak şekilde bu döngü tekrar eder.
Kalibrasyon ve Gecikme
Ürüne enerji vermeden önce SET tuşuna basılı tutup ürün böyle çalıştırılırsa ayar arayüzüne girilir. Burada P0, P1 ve P2 ayarları vardır.
P0: Kalibrasyon ayarıdır. Eğer NTC'nin yanlış sıcaklık değeri ölçtüğünü düşünüyorsanız buradan ayar yapabilirsiniz. Örneğin NTC 20 derece ölçüyorsa ama sıcaklık 25 derece ise ve bunu biliyorsanız P0 değerini 5 girebilirsiniz. Böylece 20+5 = 25 gerçek değerine ulaşırsınız.
P1: Sıcaklık üst limiti geçtiktek sonra sıcaklık rölesi anında kapanır. Eğer hemen kapanmasın istiyorsanız P1'e girdiğiniz değer gecikme süresidir. Girdiğiniz süre kadar açık kalmaya devam eder.
P2: Sıcaklık alt limiti geçtiktek sonra soğutma rölesi anında kapanır. Eğer hemen kapanmasın istiyorsanız P2'ye girdiğiniz değer gecikme süresidir. Girdiğiniz süre kadar açık kalmaya devam eder.
