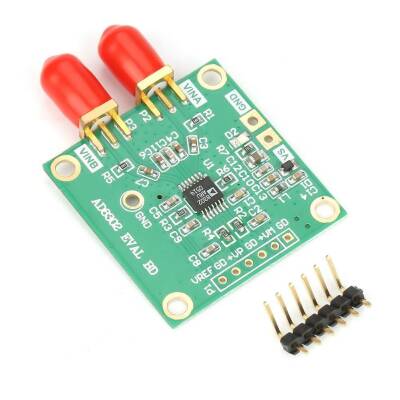

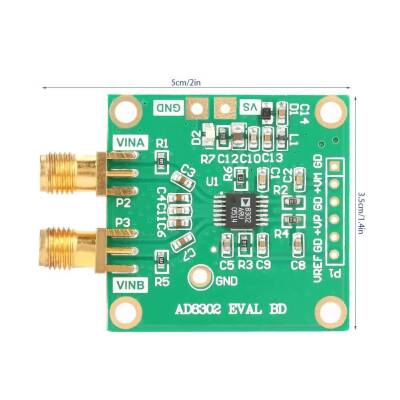

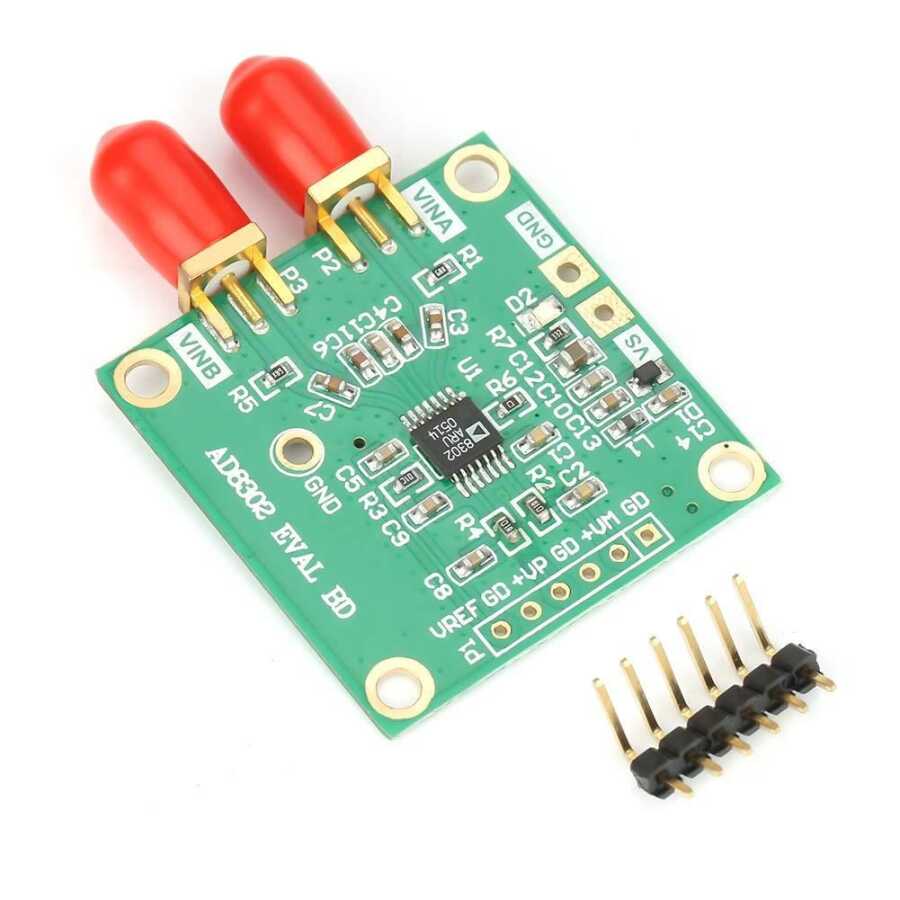

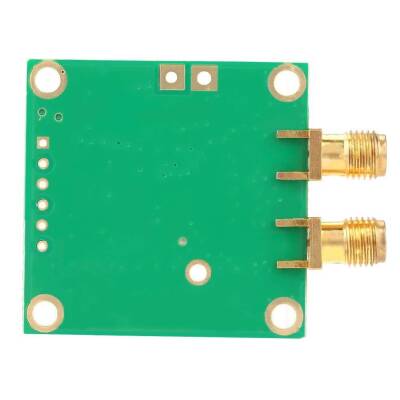

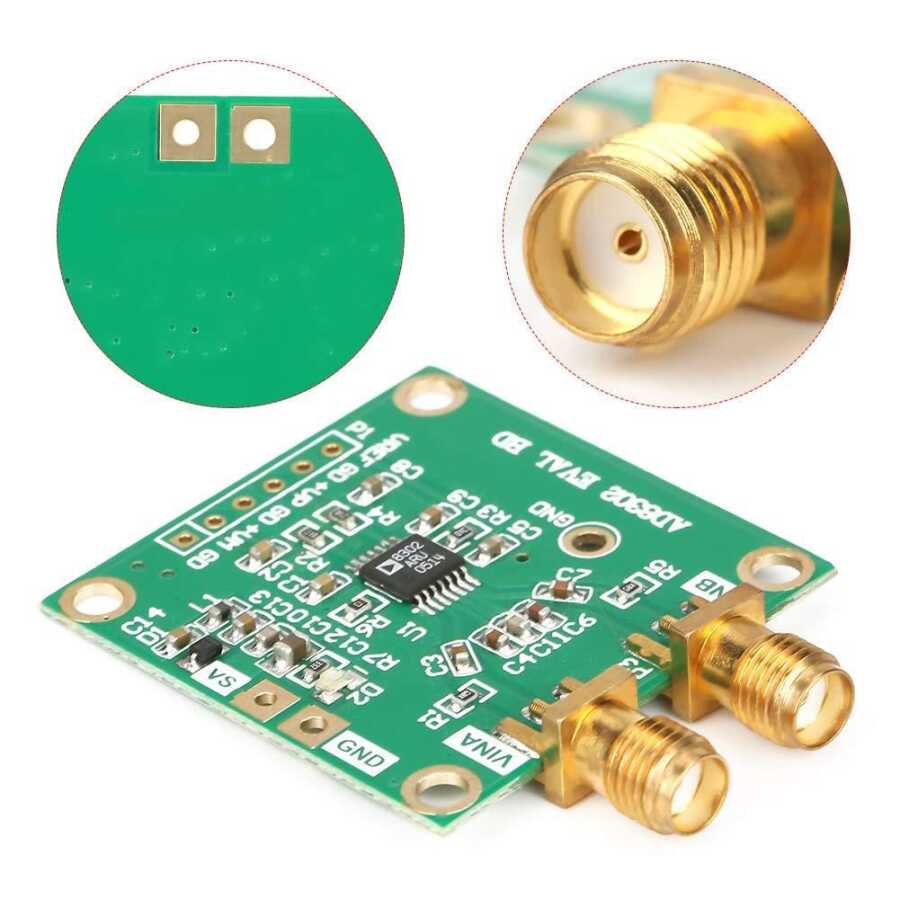

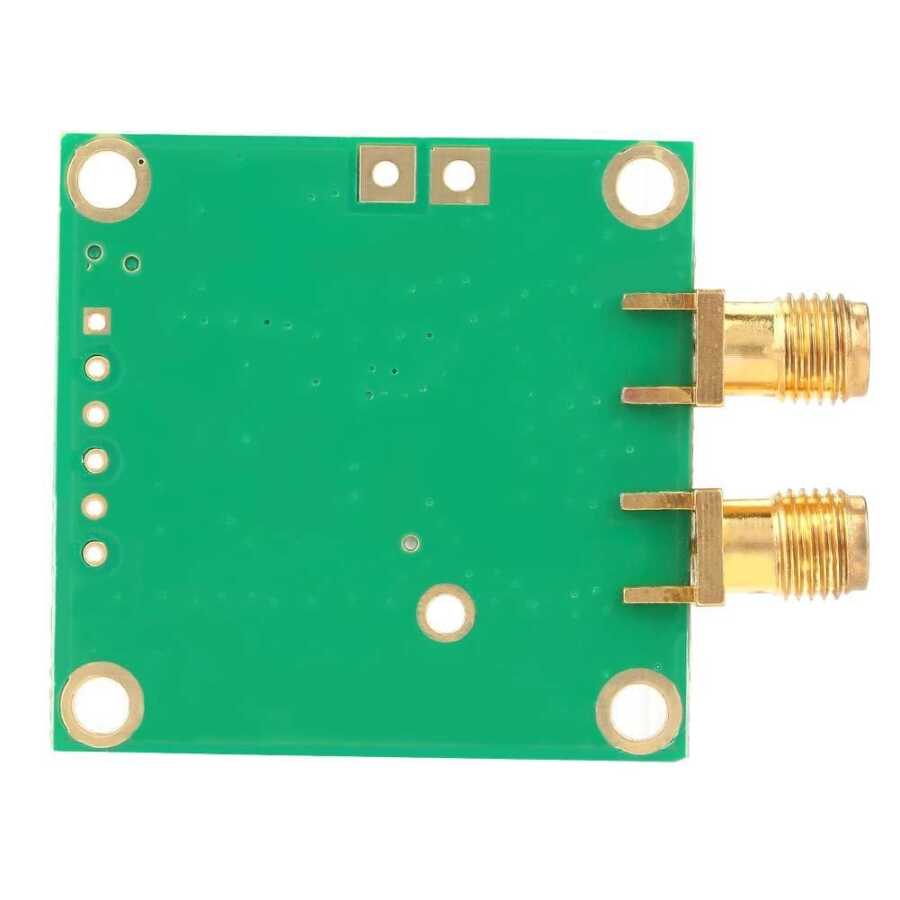

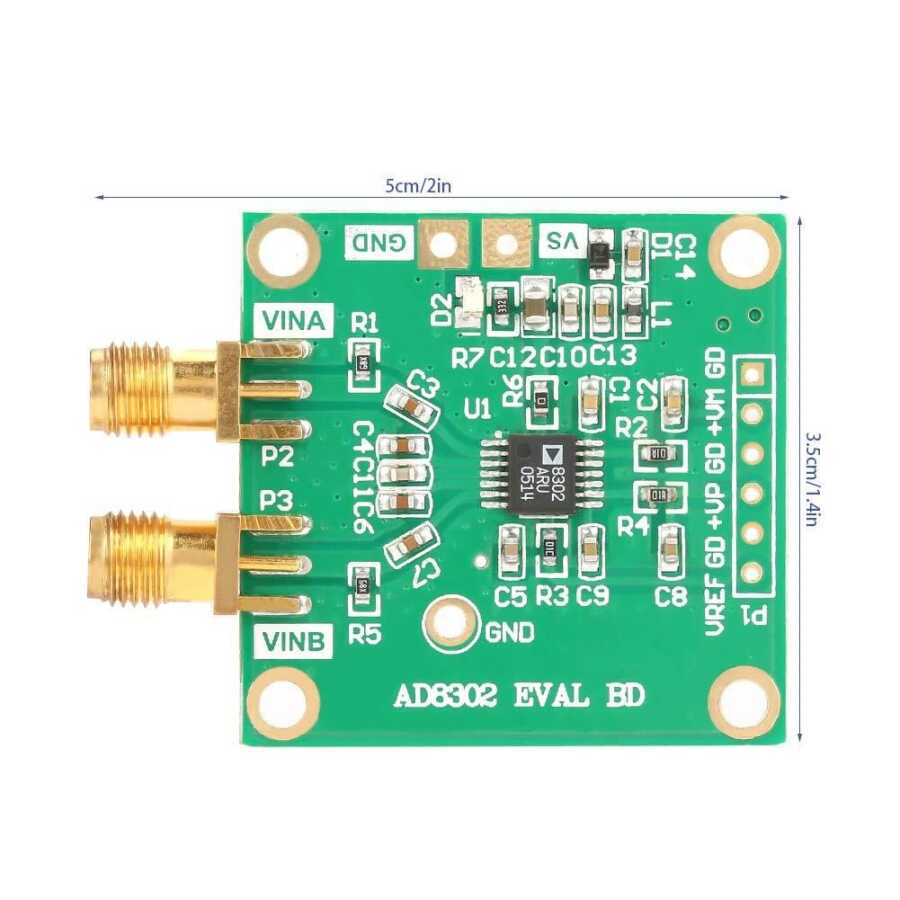

AD8302 RF Sinyal Üreteci RF/IF LF-2.7G

AD8302, iki bağımsız giriş sinyali arasındaki genliği ve fazı ölçen tam entegre bir RF IC'dir. Cihaz, düşük frekanslardan 2,7 GHz'e kadar çalışır. AD8302, iki adet hassas uyumlu geniş bant log amfi, bir geniş bant doğrusal çarpan/faz dedektörü, 1,8 V hassas voltaj referansı ve bir analog çıkış orantılı çalışma devresi içerir.

Giriş sinyali aralığı -60 dBm ila 0dBm'dir (referans empedans 50Ω), buna karşılık gelen 60dB dinamik aralık. AD8302 çıkışı, 30mV/dB'lik bir eğimle +/-30dB aralığında doğru genlik ölçümleri sağlar; 10mV/derece eğim ile 0 ila 180° faz ölçüm aralığı.
