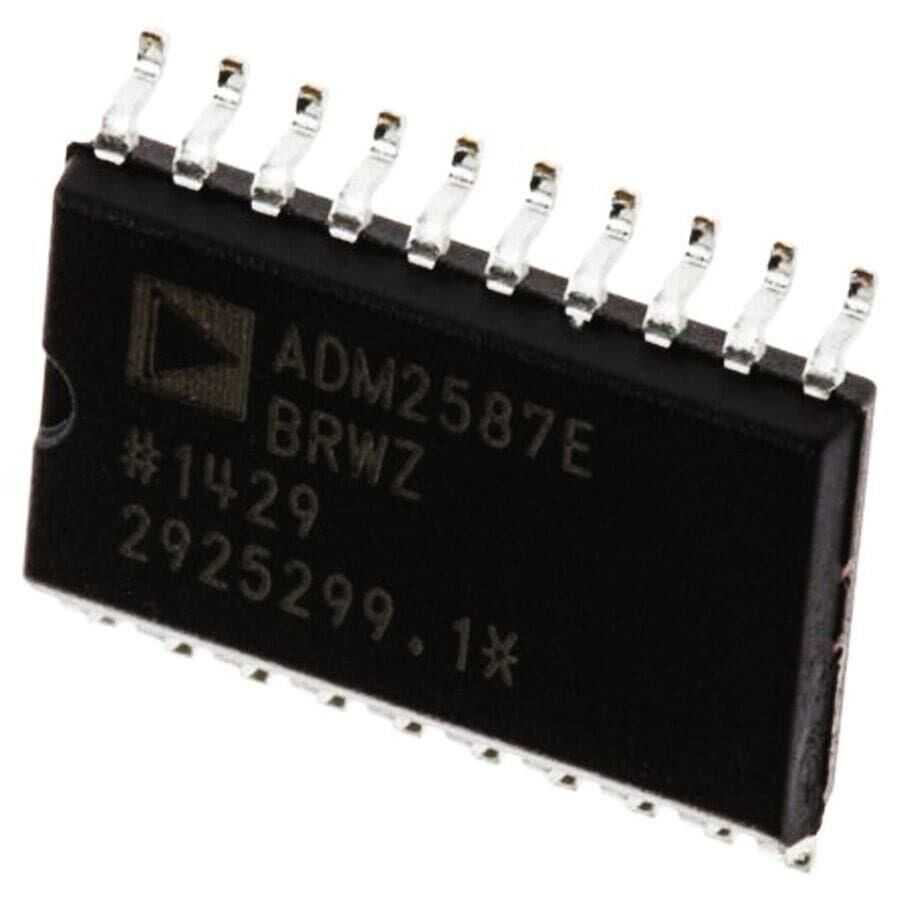

ADM2587EBRWZ SOIC-20 Smd Dijital İzolatör Entegresi

ADM2582E/ADM2587E, ±15 kV ESD korumalı tam entegre sinyal ve güç yalıtımlı veri alıcı-vericileridir ve çok noktalı iletim hatlarında yüksek hızlı iletişim için uygundur. ADM2582E/ADM2587E, harici bir dc'den dc'ye izolasyon bloğu ihtiyacını ortadan kaldıran entegre bir izole edilmiş dc'den dc'ye güç kaynağı içerir.

Dengeli iletim hatları için tasarlanmışlardır ve ANSI/TIA/EIA-485-A-98 ve ISO 8482:1987(E) ile uyumludurlar.

Cihazlar, 3 kanallı bir izolatör, üç durumlu bir diferansiyel hat sürücüsü, bir diferansiyel giriş alıcısı ve Analog DevicesisoPower® dc-todc dönüştürücüyü tek bir pakette birleştirmek için Analog Devices, Inc., iCoupler® teknolojisini entegre eder. Cihazlar, tam entegre bir sinyal ve güç yalıtımlı RS-485 çözümü gerçekleştirerek tek bir 5 V veya 3,3 V besleme ile çalışır.

Kullanım Alanları

İzole RS-485/RS-422 arayüzleri
Endüstriyel alan ağları
Çok noktalı veri iletim sistemleri

Ürün Kodu	ADM2587EBRWZ
Giriş Voltajı	3.3V veya 5V
Sinyal Hızı	500Kbps
Kanal Sayısı	3
İzolasyon Gerilimi	2500Vrms

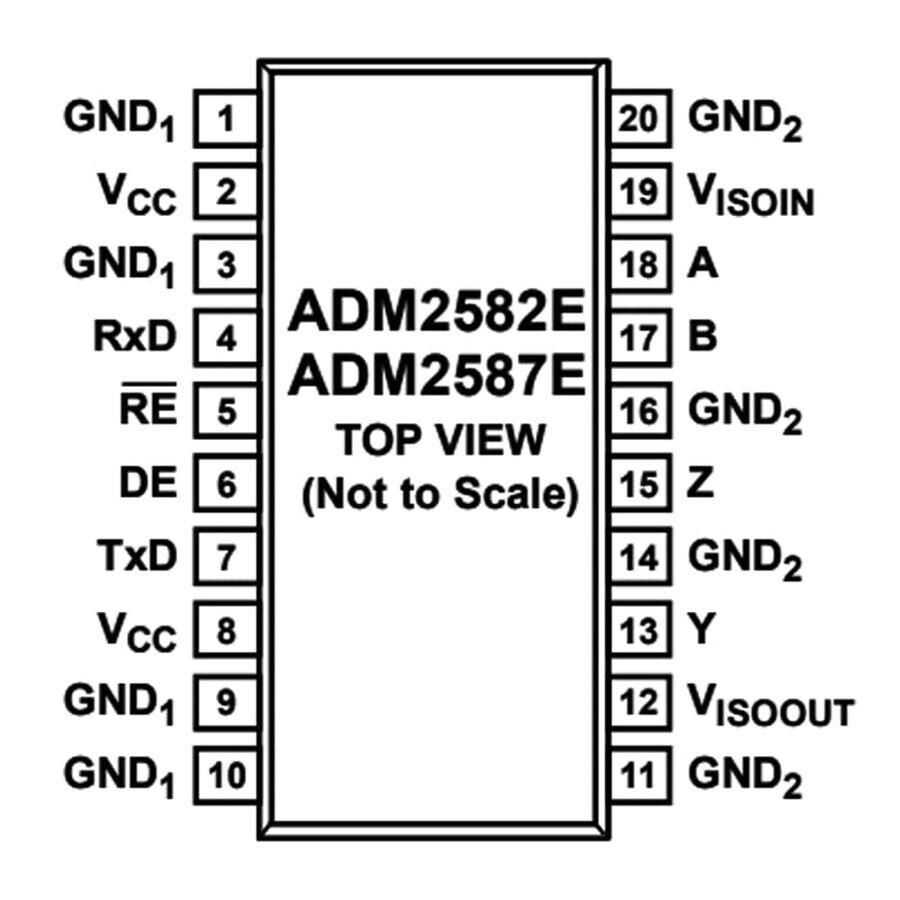

Pin Sayısı	20 Pin

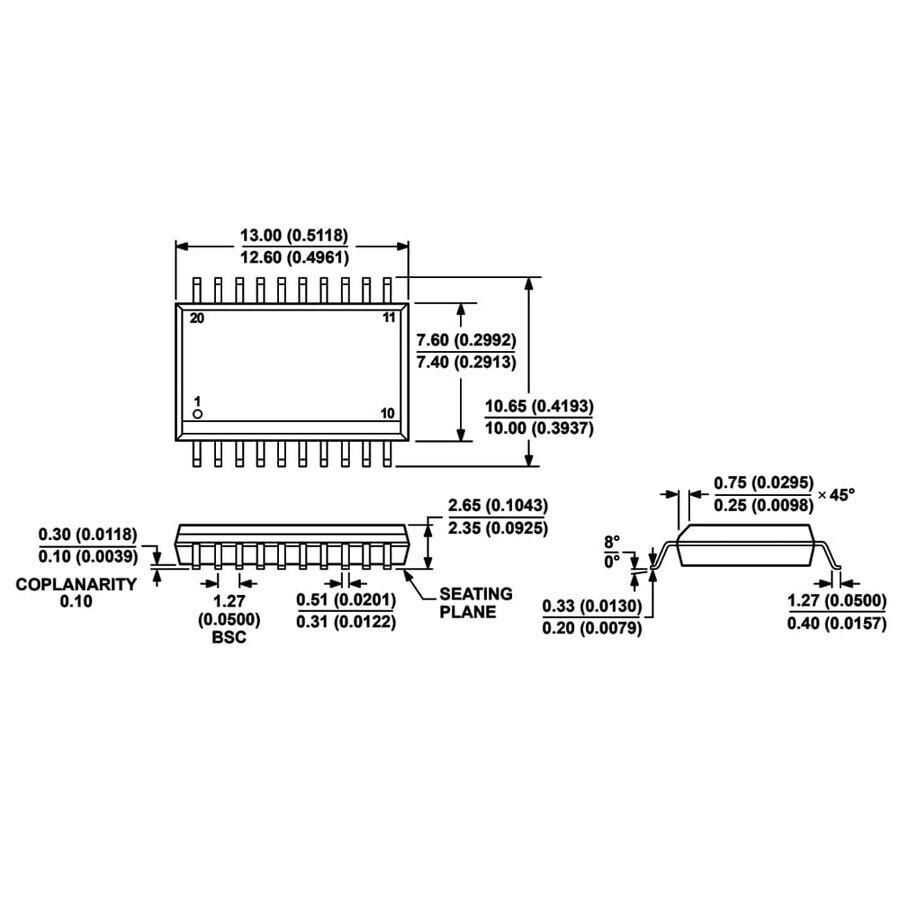

Paket Tipi	SOIC20/7.50mm

ADM2587EBRWZ Datasheet
