BLDC 48V 18A Brushless Motor Sürücü

BLDC 48V 18A Brushless Motor Sürücü

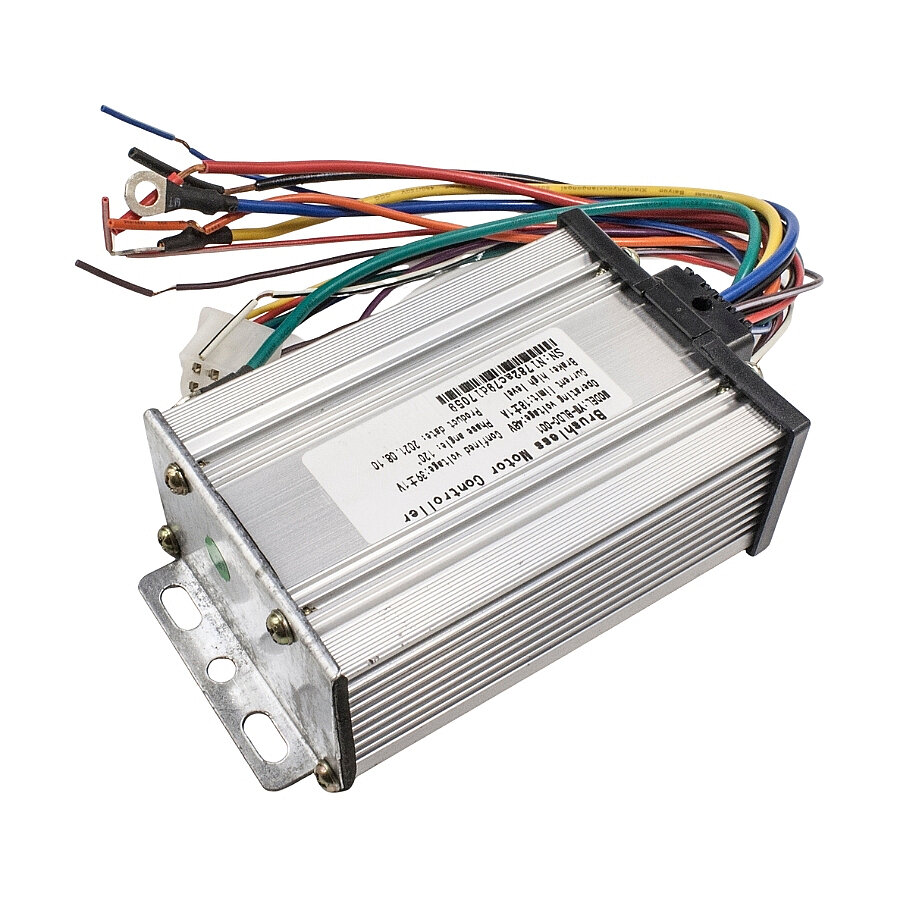

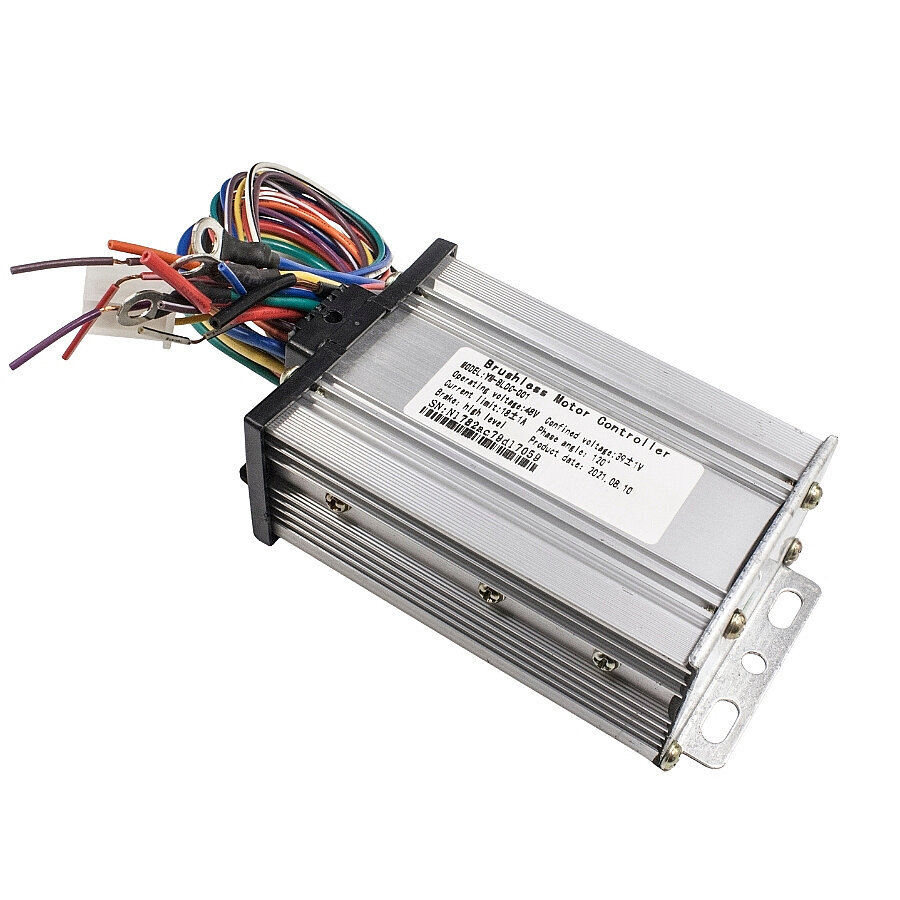

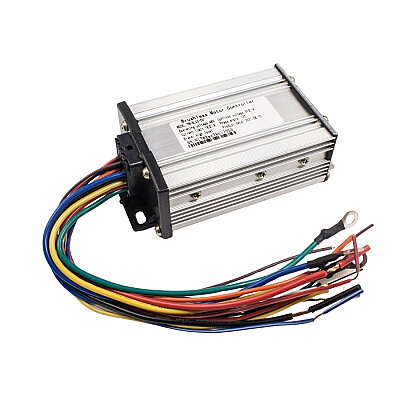

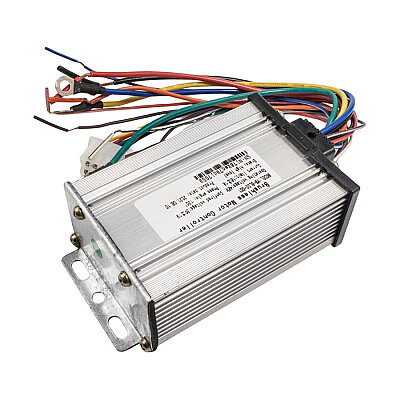

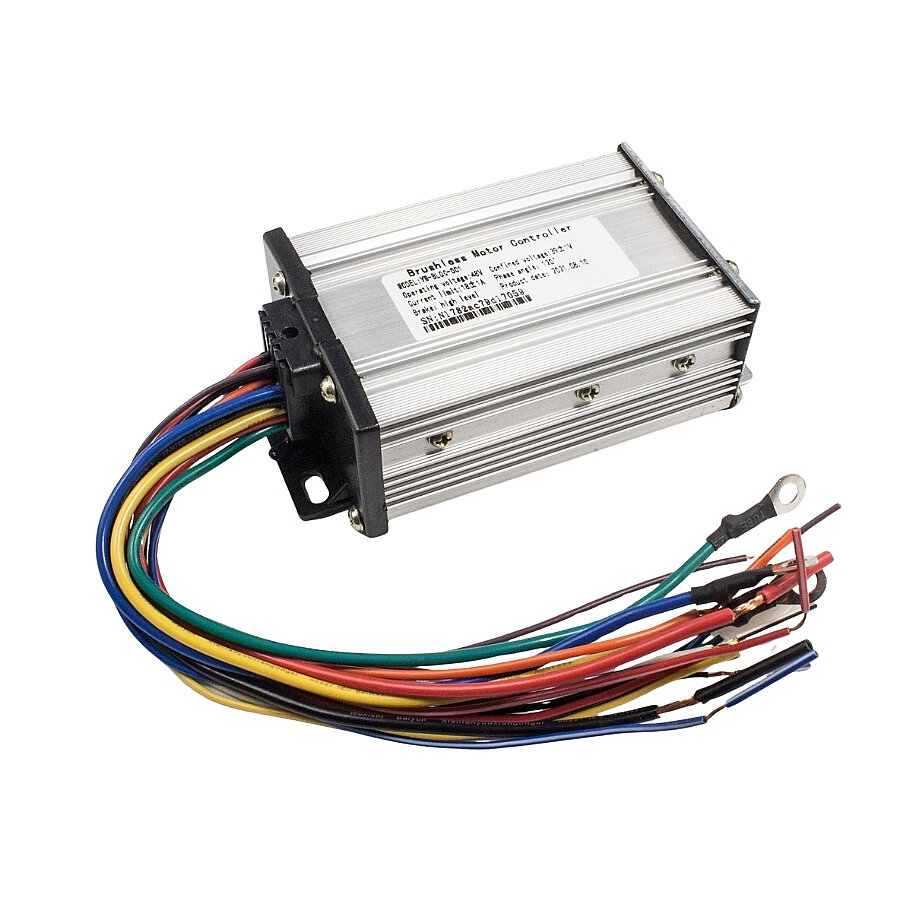

BLDC 48V 18A Brushless Motor Sürücü, elektrikli bisikletlerde, scooterlarda ve diğer hafif elektrikli araç uygulamalarında kullanılan fırçasız DC motorlar için tasarlanmış kompakt ve verimli bir kontrol cihazıdır.

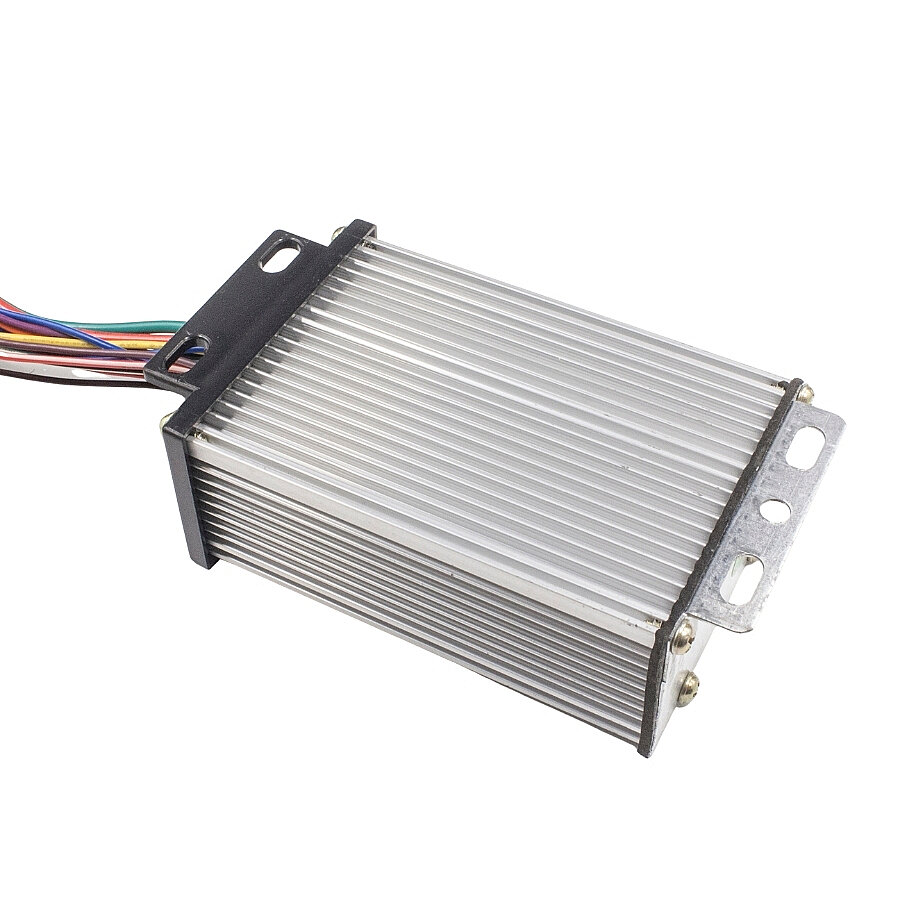

Alüminyum alaşımlı bir gövdeye sahip olan kontrol cihazı, çalışma sırasında daha iyi ısı dağılımı sunar. 120° fırçasız motor faz açısı sistemleri için tasarlanmıştır.

Özellikler

• Çalışma Voltajı: 48VDC
• Nominal Akım: 18A
• Faz Açısı: 120°
• Fren: Yüksek Seviye
• Çıkış Kablo Uzunluğu: 20cm
• Kasa Boyutu: 105x68x40mm

Bağlantı

• Kırmızı (P+): Bataryadan gelen artı (+) kutup bağlantısı.

• Siyah (P-): Bataryadan gelen eksi (-) kutup bağlantısı.

• 2. Motor Faz Kabloları (Motora Güç Veren Kalın Hatlar)

  • Mavi (U): Motorun 1. Fazı.

  • Sarı (V): Motorun 2. Fazı.

  • Yeşil (W): Motorun 3. Fazı.

• 3. Hall Sensör Grubu (Motor Konum Algılayıcıları)

  • Kırmızı (5V): Hall sensörlerinin artı (+) beslemesi.

  • Konnektöre giden Siyah (GND): Hall sensörlerinin eksi (-) hattı.

  • Mavi (HA): A Sensörü sinyali.

  • Yeşil (HB): B Sensörü sinyali.

  • Sarı (HC): C Sensörü sinyali.

• 4. Ekran (Gösterge) ve İletişim Bağlantıları

  • Turuncu (VCC): Kontak / Kilit sinyali

  • Mor (TXD): Beyinden ekrana veri gönderme (Data Transmit) hattı (Hız, hata kodları vb.).

  • Kırmızı Beyaz (4.3V) & Siyah GND: Genellikle ekrana güç sağlayan veya gaz kolu beslemesi için kullanılan referans voltajıdır.

• 5. Fonksiyonel Kontrol Kabloları (Fren, Hız, Modlar)

  • Siyah Beyaz (SL): Düşük fren (Low Brake) hattıdır. Frene bastığınızda bu hat GND (eksi) ile birleşir; beyin motorun gücünü keser ve stop lambasını yakar.

  • Mavi Beyaz (SD): Hız sinyali / Hız sabitleyici (Cruise Control) veya harici gaz sinyal girişidir.

  • Kahve Beyaz (K1): Genellikle vites / hız kademesi (3-Speed) anahtarı veya rejeneratif fren (motor freni) aktivasyon kablosudur.
