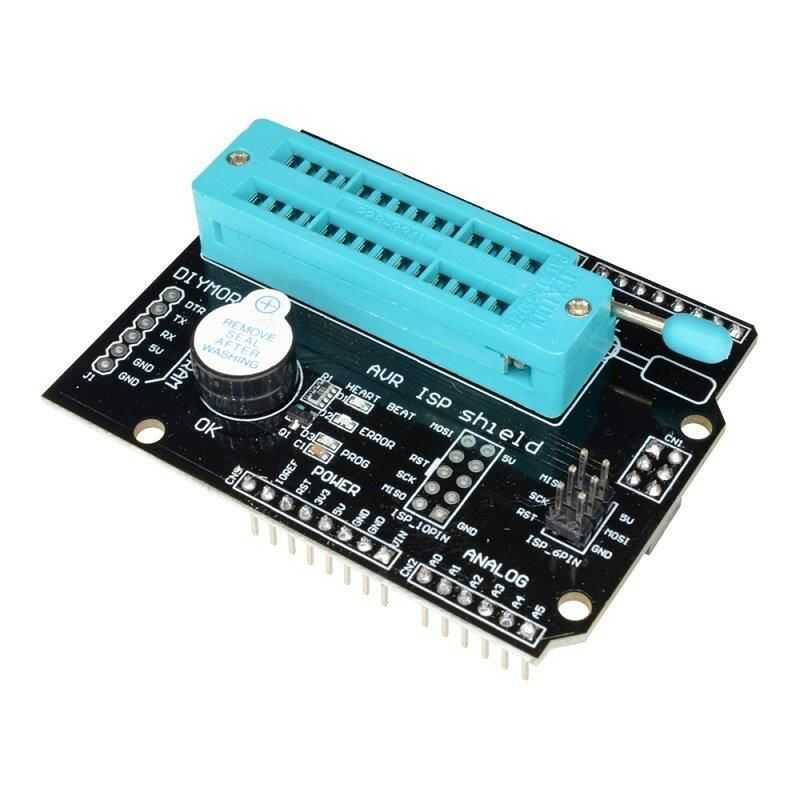

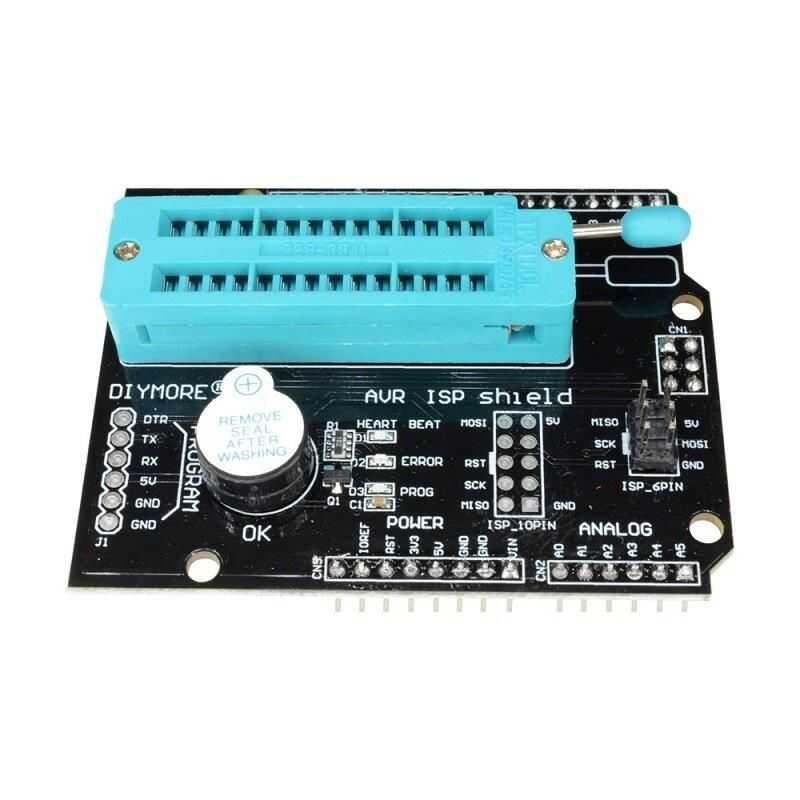

Bu, Arduino kartınızın sigorta uçlarını değiştirmesini ve bootloader'ı harici yonga ve diğer Arduino kartlarına yazmasını sağlayan bir program genişletme kalkanıdır.

Yazma başarılı olup olmadığını gösteren dahili buzzer ve LED göstergeleri vardır. OPEN-SMART kullanımı kılavuzda anlatıldığı gibi gayret basittir.

Özellikler:

- Uyumluluk: Arduino UNO R3 / Arduino Mega2560 ile uyumlu ICSP arabiriminin SPI iğnelerini kullandığı için, doğrudan iki panele takıldığında ön yükleyici brülörüne geçebilir.

- Çalışma voltajı: 5V

- Çalışma akımı: 500mA (maks.)

- Arduino kurulu yanacak: Arduino UNO R3 / Mega 2560 / Nano / pro mini (5V 16M) desteği

- Yerleşik zil sesi, eğer sigorta biti başarıyla değiştirilirse, bir kez ses çıkaracak ve ardından önyükleme tamamlanırsa, bir kez daha ses çıkaracaktır. İki bip sesi duyulmazsa, yazma başarısız olur. LED ışıkları yerine sesi yakalayabilir, bu nedenle yazma verimliliği artıracaktır.

- Yerleşik LED göstergeleri, HEART BEAT led'i normal çalışırken solunum ışığı gibi yanar. Programlama sırasında PROG göstergesi yanıp sönene kadar yanıp söner. Programlama başarısız olursa, ERROR göstergesi (kırmızı) yanacaktır.

- Atmega328P, Atmega168P, Atmega8 önyükleyici yazma için yerleşik 28P kilitleme koltuğu

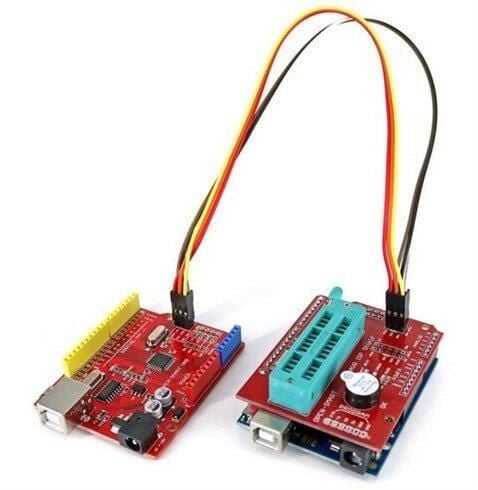

- Yerleşik ISP_6 PIN arayüzü, harici Arduino panosu önyükleyici yazma için

- Araç İçi ISP_10 PIN arayüzü

- Yerleşik FT232RL ve CH340G USB - 28P kilitleme yuvasındaki çipe kod yüklemek için TTL programlayıcı arabirimi.

Boyutu2.72 in x 2.13 in x 0.91 in (6.9 cm x 5.4 cm x 2.3 cm)

Ağırlık1.02 oz (28.8 g)
