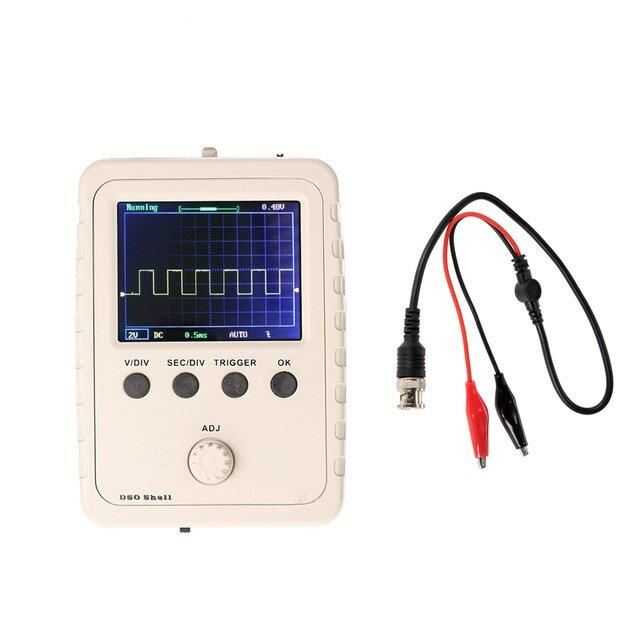

DSO Shell Osiloskop Kiti



DSO Shell (DSO150), popüler DSO138 kitiyle aynı bant genişliğine sahiptir, ancak yapı, montaj ve kullanımda önemli iyileştirmeler içerir. En büyük farklardan biri DSO Shell'in tam kalıplanmış bir plastik muhafaza ile birlikte gelmesidir. Paneller, kolay kullanıcı kurulumu ve modifikasyonu için esnektir. DSO Shell'in hassasiyeti de DSO138’e göre geliştirilmiştir. DSO Shell, 20V / div'den 5mV / div'ye kadar yeteneklidir.

Panolar arası pin başlıklarını kullanmaktan kaçınmak için 2,4 inç renkli TFT LCD ekran ve mikrodenetleyici aynı panoya (anakart) monte edilmiştir. Analog kanal, analog ve dijital kısımlar arasında daha iyi ayrım sağlamak için ayrı bir panel PCB üzerindedir. Analog panel olmadan, anakart aslında birçok başka uygulamada kullanılabilen genel amaçlı bir kontrol panosudur.

ÖNEMLİ: 9V DC giriş gücü gereklidir. 10V'u AŞMAYIN!

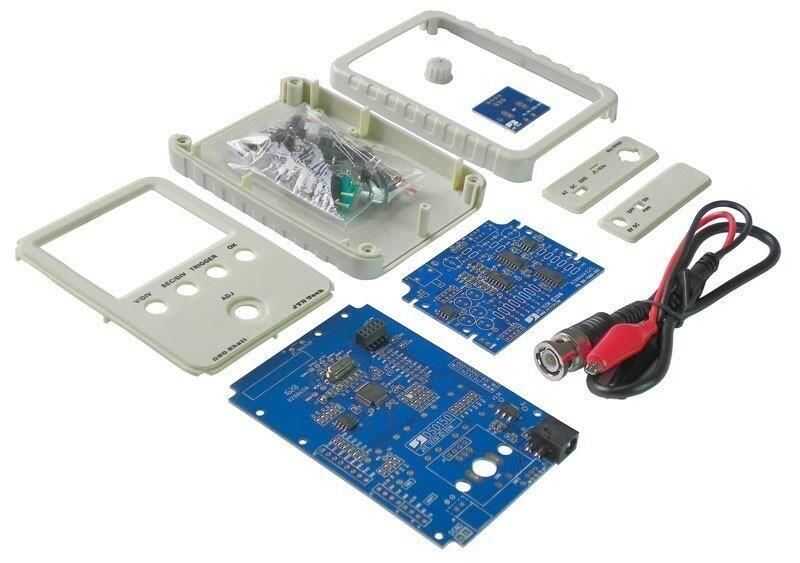

Ürün demonte halde gönderilmektedir. Lehimlemeleri ve kurulumu sizin yapmanız gerekmektedir. Detaylı montaj talimatları için tıklayınız.
