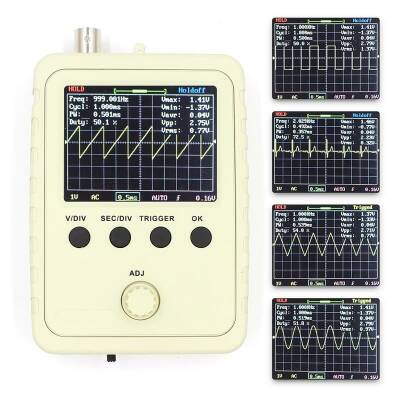

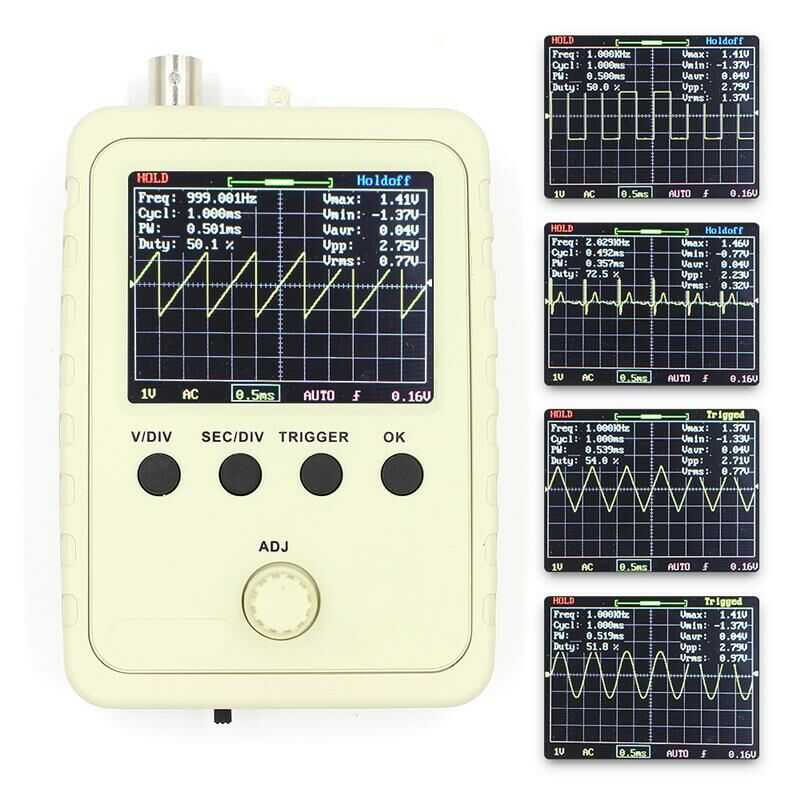

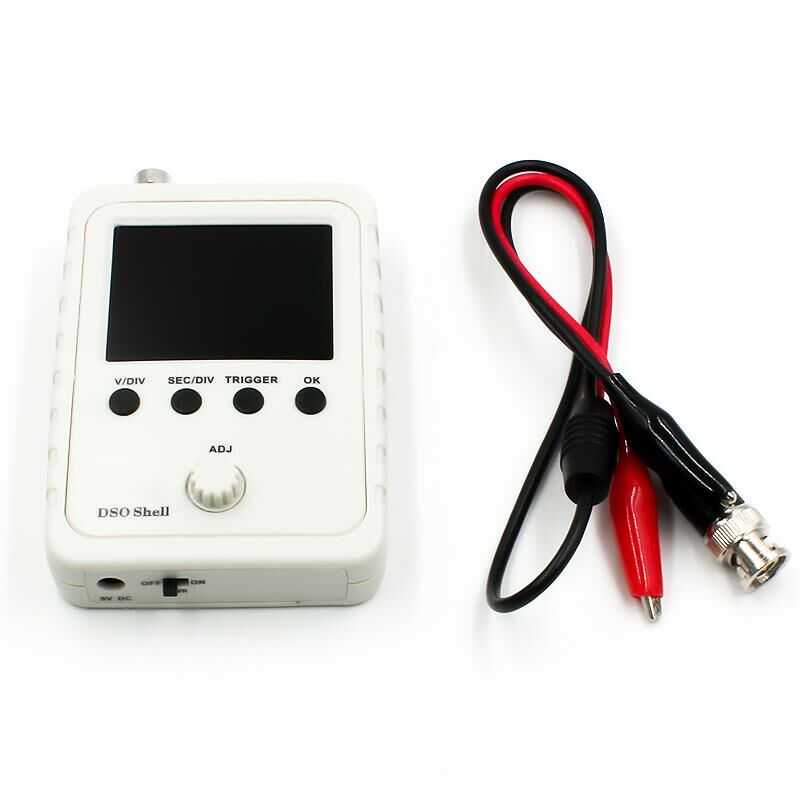

DSO150 Shell Montajlı Osiloskop Kiti
DSG SHELL (DSO150) dijital osiloskop kiti, ARM Cortex-M3 işlemci ve 2,4inç TFT ekranı bünyesinde bulundurmaktadır. Koruyucu kılıf montajı yapılmış osiloskop kitine tamamen uyumludur. Devre işletimi için kolay ve güvenilirdir. Frekans, periyod, nabız genişliği, görev oranı, MAKS./MIN./AVG./Peak-Peak/virtual değerleri gibi dalga şekli parametrelerini görüntüleyebilir.

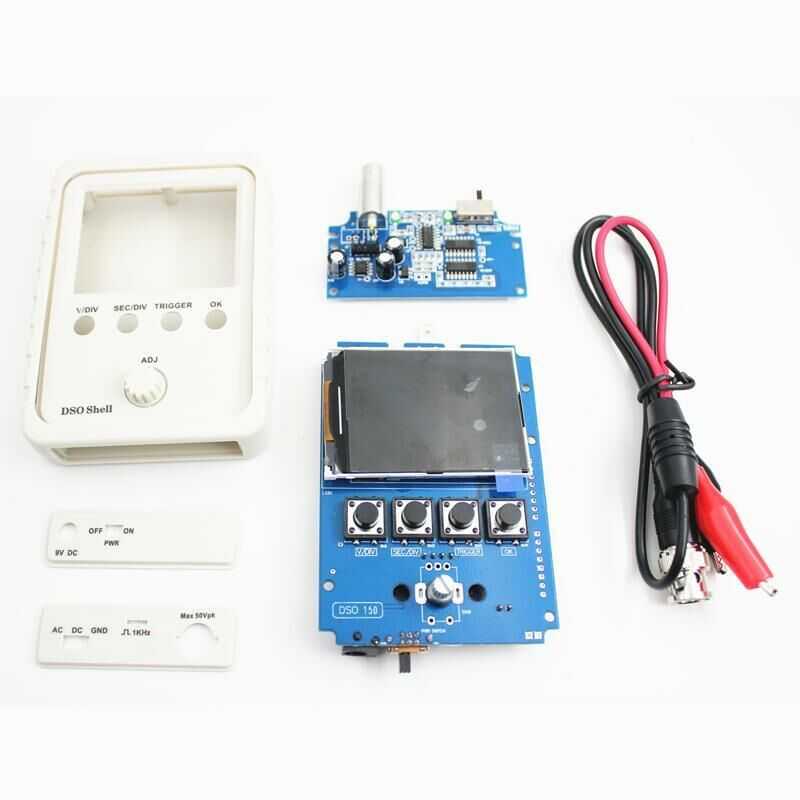

Not: Bu kit tamamen lehimlenmiştir, ancak kutusu tamamen monte edilmemiştir. Kutuyu kolaylıkla ürüne monte edebilirsiniz.
Özellikler:
- ARM Cortex-M3 işlemcisini (STM32F103C8) benimseyin ve 2,4 inç renkli TFT ekrana sahip.
- Bu kit bazında ikincil gelişim için kullanılır, örneğin Millivoltmeter, data logger olarak değiştirilebilir.
- Kurulumu ve kullanımı kolay talimatlarla birlikte gelir.
- Otomatik / Normal / Tek tetikleme modları ile moment dalga biçimini yakalamak kolaydır.
- Mevcut yükselen veya düşen kenar tetiği.
- Tetiklemeden önceki gözlemlenen önceki dalga şekli (negatif gecikme).
- Dalga biçimi görüntüsünü herhangi bir zamanda dondurabilir (HOLD işlevi).
- Dalga şekli parametresi ile frekans, periyot, darbe genişliği, görev oranı, MAKS./MIN./AVG./Peak-Peak/virtual değerleri içeren dijital ekran.
- Dalga biçimi saklama işlevi: kapattıktan sonra dalga biçimini kaybetmez.
- Kısa devre ve açık devre tespiti: kullanıcının lehim hatasını bulmasına yardımcı olabilir.
- TFT kontrol cihazı tanıma fonksiyonu.
- SMD, yeni başlayanlar için daha uygun lehimlenmiştir.
- Maksimum Gerçek Zamanlı Örnekleme Hızı: 1MSa / s
- Analog Bant Genişliği: 0-200KHz
- Hassasiyet Aralığı: 5mV / div-20mV / idv
- Maksimum Giriş Voltajı: 50Vpk (1X prob)
- Giriş Empedansı: 1M ohm / 20pF
- Doğruluk: 12 bit
- Kayıt Uzunluğu: 1024 puan
- Birleştirme Modları: DC / AC / GND
- Zaman Baz Aralığı: 500s / Div - 10us / Div
- Tetikleme Modları: Otomatik, Normal ve Tekli
- Tetik Pozisyonu: Tampon Merkezi
- Besleme Gerilimi: DC 9V (8-10V)
- Akım Tüketimi: ~ 120mA @ 9V
- Ana tahta boyutu: 94 * 65mm / 3.7 * 2.56in
- Analog Kart Boyutu: 65 * 47mm / 2.56 * 1.85in
- Ekran Boyutu: 52 * 40mm / 2 * 1.57in

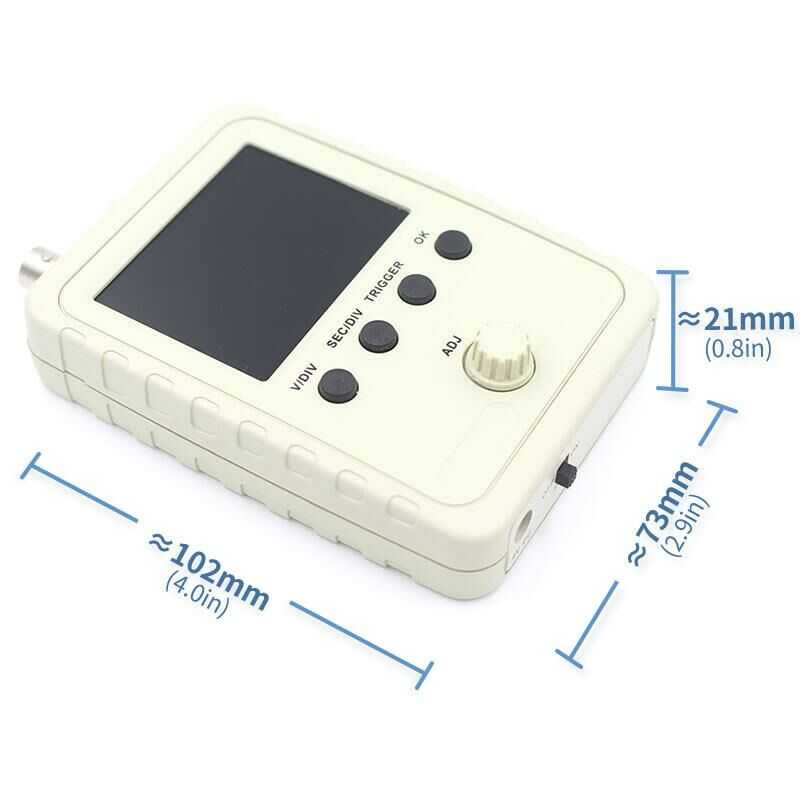

- Paket Boyutu: 14.5 * 10 * 3.7cm / 5.7 * 3.94 * 1.45in
- Paket Ağırlığı: 179g / 6.33oz
