ESP32S3 + SX1262 LoRa 433-510MHz 8MB Geliştirme Kartı

ESP32S3 + SX1262 LoRa 433-510MHz 8MB Geliştirme Kartı

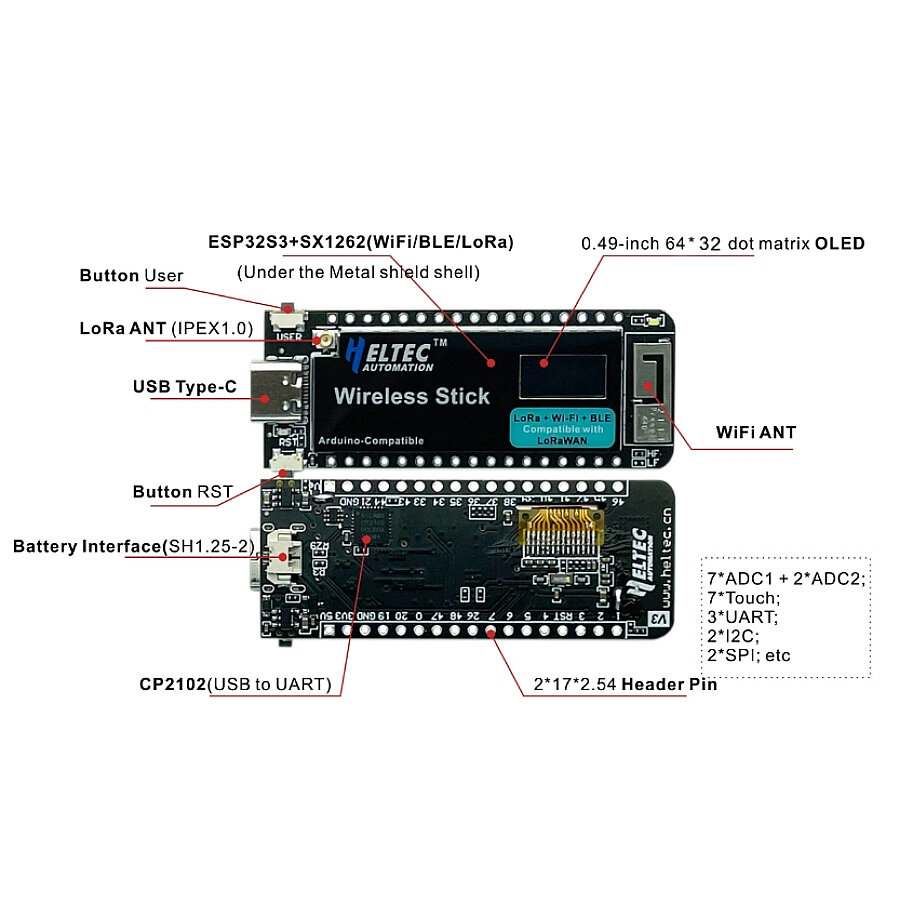

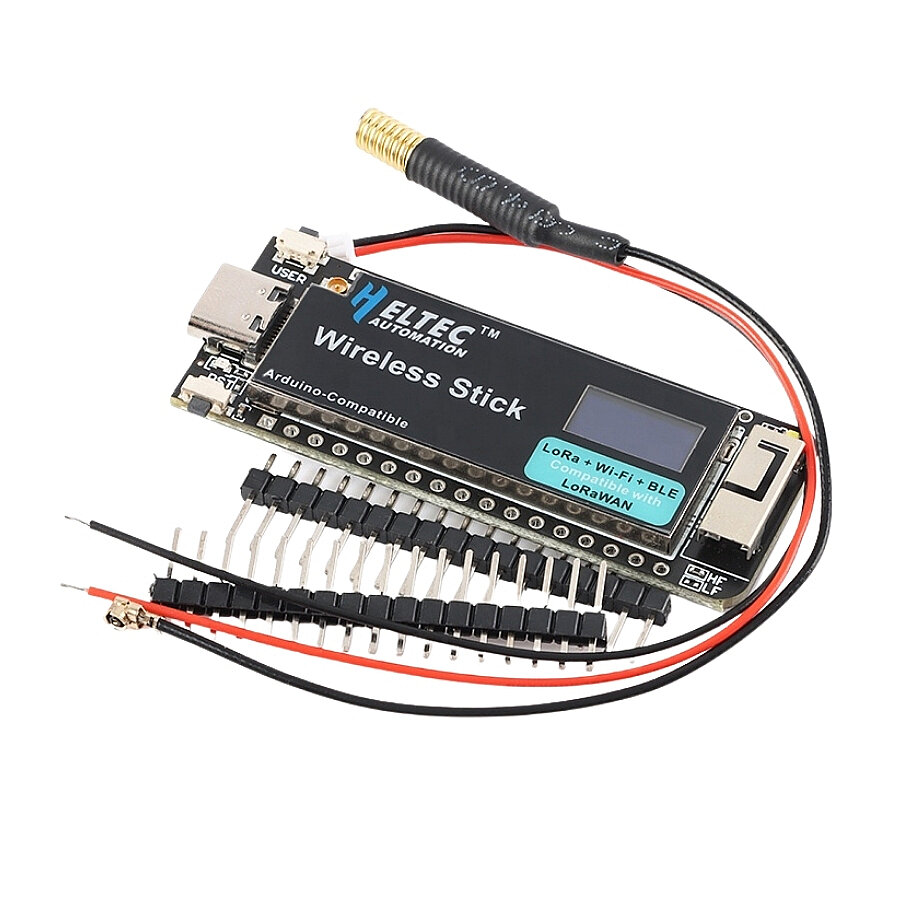

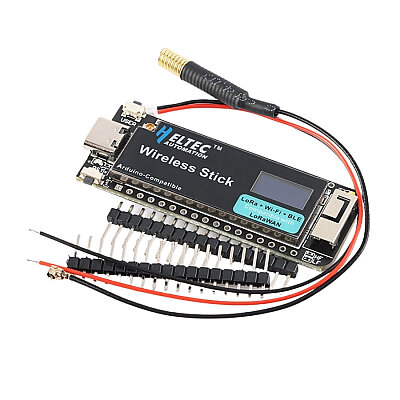

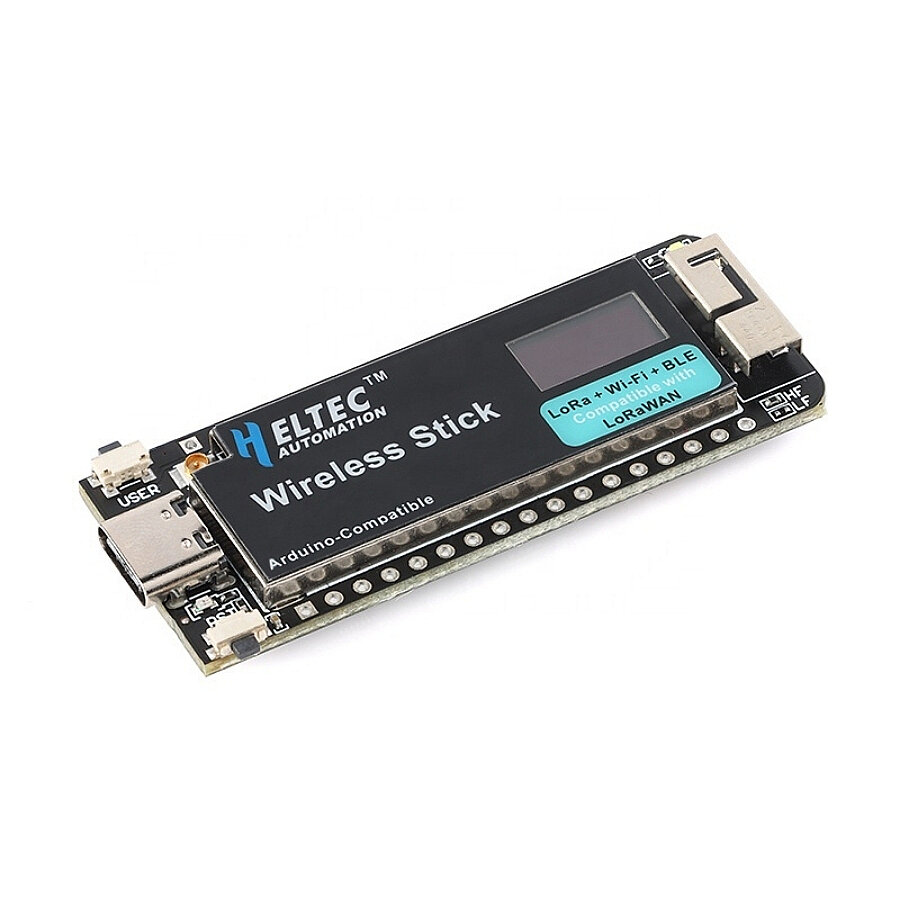

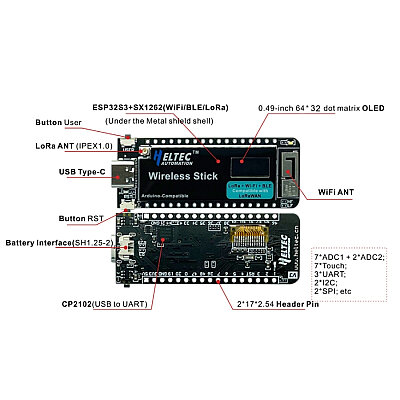

ESP32S3 + SX1262 LoRa 433-510MHz 8MB Geliştirme Kartı, uzun menzilli LoRa haberleşmesi ile Wi-Fi ve Bluetooth bağlantısını tek kart üzerinde birleştiren kompakt bir IoT geliştirme kartıdır. Ana işlemci olarak çift çekirdekli ESP32-S3FN8, LoRa haberleşme tarafında ise Semtech SX1262 kullanır. ESP32-S3 işlemcisi maksimum 240MHz çalışma frekansına sahiptir.

Kartın üzerinde 0.49 inç 64×32 piksel OLED ekran bulunur. Bu ekran sistem durumu, sensör değerleri, batarya seviyesi veya hata ayıklama bilgilerinin doğrudan kart üzerinde gösterilmesine imkan verir. Wireless Stick V3, klasik WiFi LoRa 32 kartlarına göre daha kompakt fiziksel yapıda tasarlanmıştır.

3.7V lityum batarya bağlantısını destekler. Kart üzerinde SH1.25-2 batarya soketi ile birlikte şarj/deşarj yönetimi, aşırı şarj koruması, batarya seviyesi algılama ve USB/batarya arasında otomatik güç geçişi özelliklerini içeren dahili lityum batarya yönetim sistemi bulunur.

Özellikler

• Ana İşlemci: ESP32-S3FN8
• CPU Mimarisi: Xtensa 32-bit LX7
• CPU Çekirdeği: Çift çekirdek
• Maksimum CPU Frekansı: 240MHz
• LoRa Entegresi: SX1262
• LoRa Frekans: 470–510MHz
• Maksimum LoRa TX Gücü: 21±1dBm
• Maksimum Alıcı Hassasiyeti: -134dBm
• Wi-Fi: 802.11 b/g/n
• Maksimum Wi-Fi Veri Hızı: 150Mbps
• Bluetooth: Bluetooth 5 LE
• OLED Ekran: 0.49 inç
• OLED Çözünürlüğü: 64×32 piksel

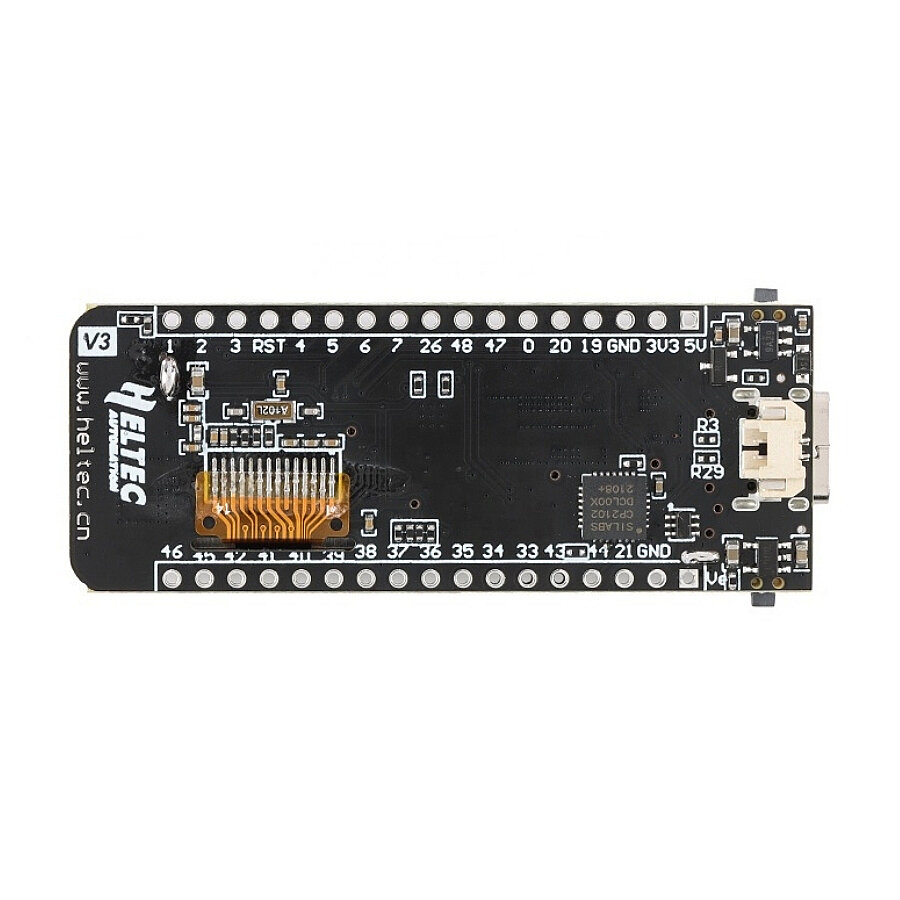

• USB-UART Entegresi: CP2102
• USB Bağlantısı: USB Type-C
• Flash Bellek: 8MB SiP Flash
• ROM: 384KB
• SRAM: 512KB
• RTC SRAM: 16KB
• Batarya Desteği: 3.7V lityum batarya
• Batarya Soketi: SH1.25-2
• Dahili Batarya Şarj Yönetimi: Var
• Aşırı Şarj Koruması: Var
• Batarya Seviye Algılama: Var
• USB / Batarya Otomatik Güç Geçişi: Var
• LoRa Anten Bağlantısı: IPEX 1.0 / U.FL
• Wi-Fi/Bluetooth Anteni: Kart üzerinde 2.4GHz metal yay anten
• GPIO Header: 2 × 17 pin, 2.54mm
• Çalışma Sıcaklığı: -20°C ~ +70°C
