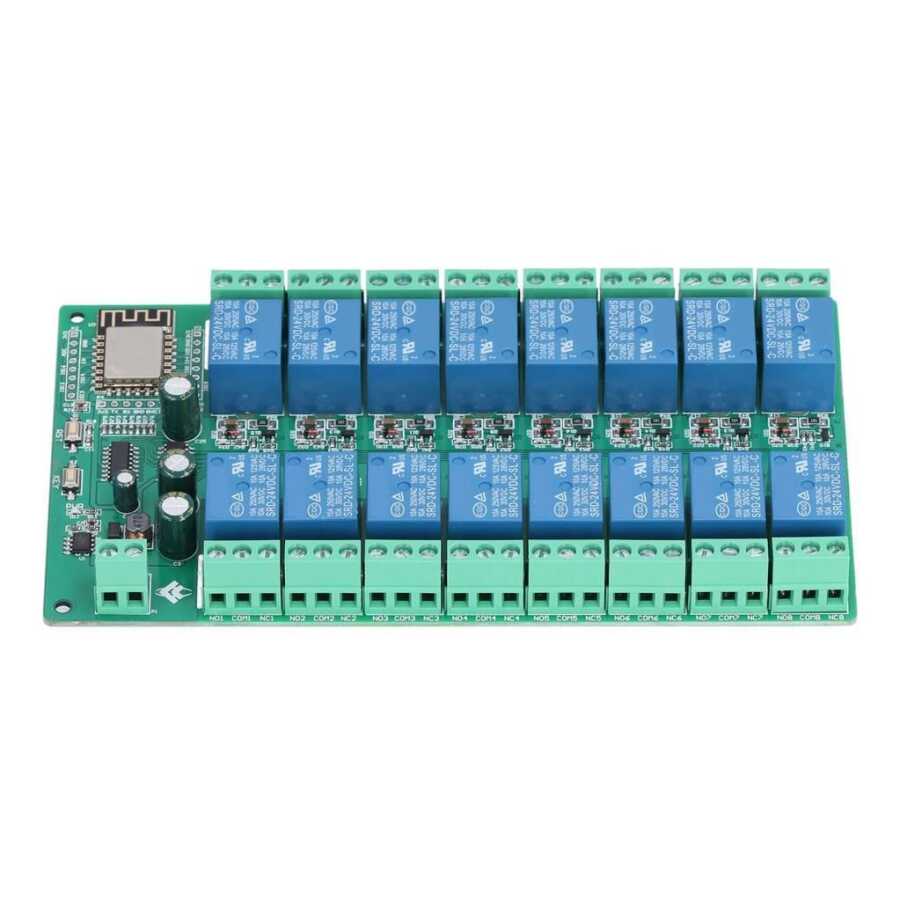

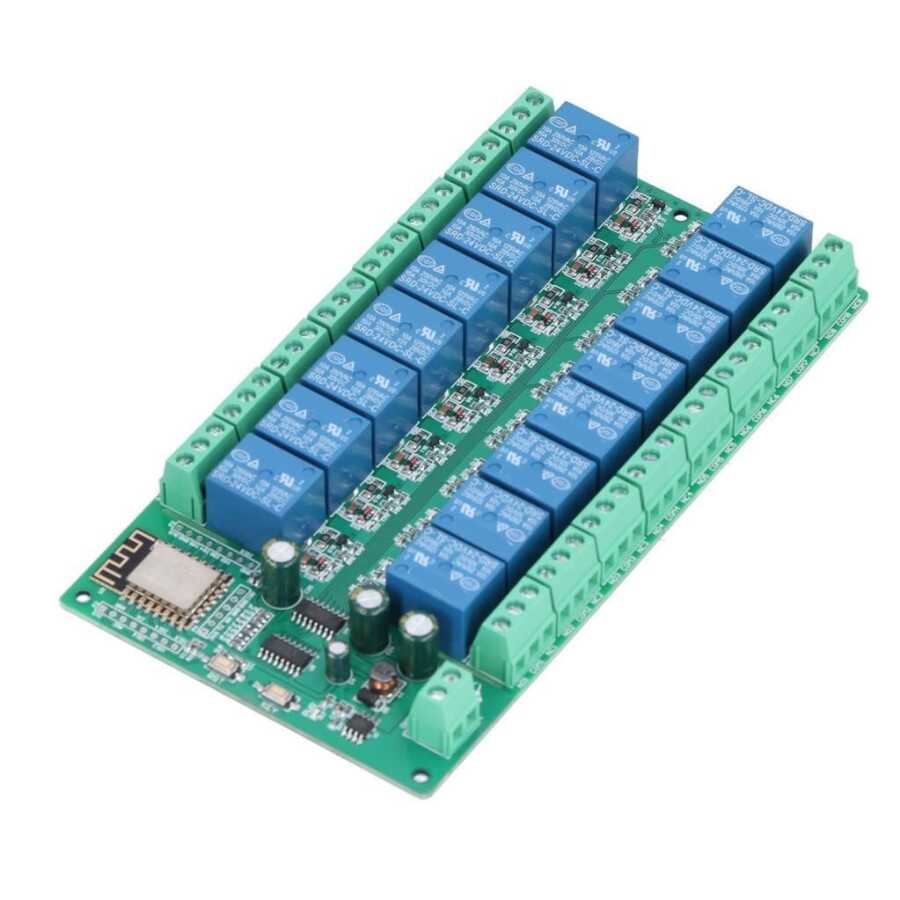

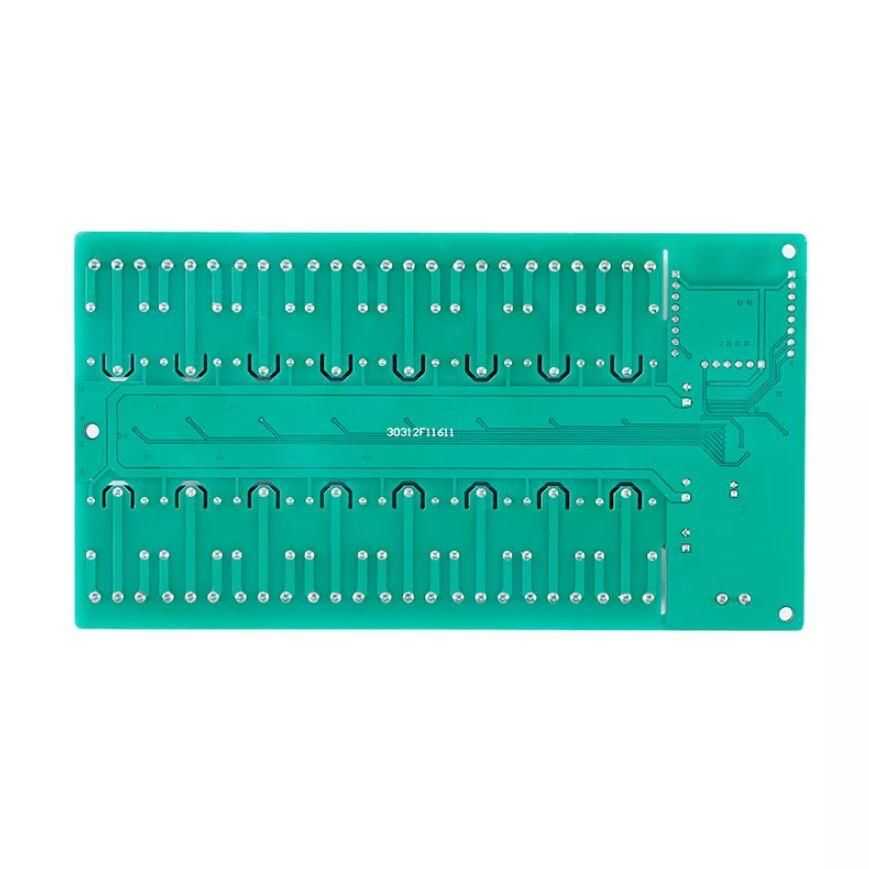

ESP8266 24V 16 Kanal Wifi Röle Modülü

16 yerleşik rölenin 4 GPIO aracılığıyla kontrol edilmesini sağlayan iki 74HC595 tarafından kontrol edilir, dolayısıyla röleyi açıp kapatmak için ilgili 595 kontrol programı gerekir.

ESP8266 ikincil geliştirme öğrenimi, akıllı ev kablosuz kontrolü, akıllı kontrol vb. için kullanıma uygundur.

Anakartın bir USB bağlantı noktası yoktur, bu nedenle bir FTDI adaptörüne ihtiyacınız olacaktır. Programlama Arayüzü pinlerine bağlantısını yapabilirsiniz.

Kullanımı

Programlama Arayüzü: ESP8266'nın GND, RX, TX, 3.3V'si sırasıyla harici TTL seri port modülünün GND, TX, RX, 3.3V'una bağlanır, indirme sırasında I/O GND'ye bağlanmalıdır ve ve ardından indirdikten sonra IO ve GND'nin bağlantısının kesilmesi gerekir.
Röle Çıkışı:

NC: Normalde kapalı uç, röle etkinleştirmeden önce COM'a kısa devre yapar ve etkinleştirmeden sonra kesilir.

COM: Ortak terminal.

NO: Normalde açık uç, röle aktivasyondan önce kapalıdır ve aktivasyondan sonra COM'a kısa devre yapar.

Teknik Özellikler

Yerleşik olgun ve kararlı esp-12f WiFi modülü, büyük kapasiteli 4mb flaş
WiFi modülünün I/O bağlantı noktası ve UART programı indirme bağlantı noktasının tümü, ikincil geliştirmeyi kolaylaştırmak için dışarı çıkarılmıştır
Güç kaynağı modu DC 24V destekler
RST sıfırlama düğmesi ve yerleşik WiFi modülü için programlanabilir bir düğme
Esp-12f, Eclipse / Arduino LDE ve diğer geliştirme araçlarının kullanımını destekler ve Arduino geliştirme ortamı altında referans programlar sağlar
16 kanal 24 V/ 10A röle
Yerleşik güç göstergesi, röle göstergesi ve LED'li bir modül
İki yerleşik 74HC595, röle anahtarını kontrol eder.
Kart boyutu: 165 * 90mm
