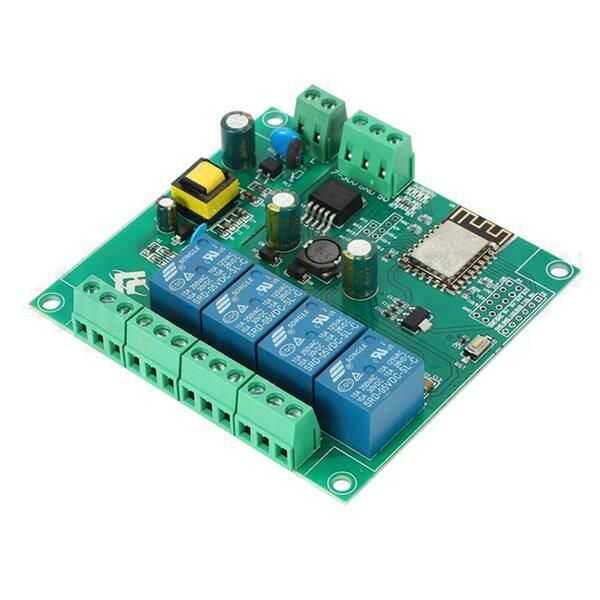

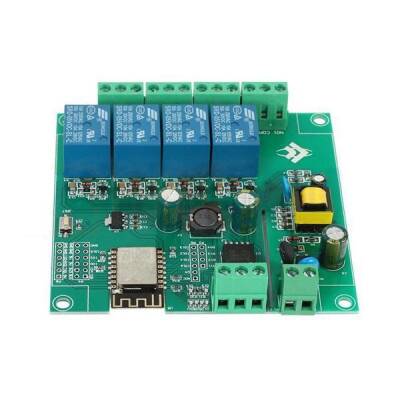

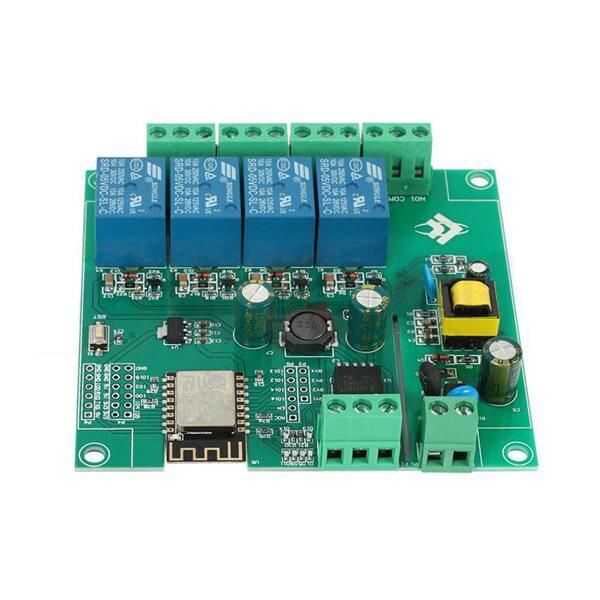

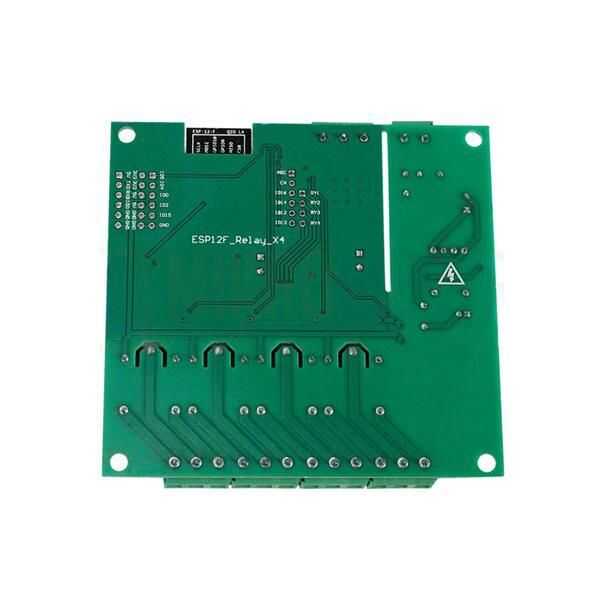

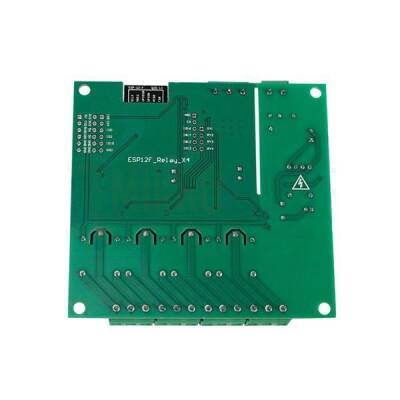

ESP8266 ESP-12F AC 90-250v / DC 7-30V 4 Kanal Wifi Röle Modülü

ESP8266 dört kanallı röle geliştirme kartı, ESP-12F WiFi modülü ile donatılmıştır, tüm I/O bağlantı noktaları dışarı çıkar ve AC90 250V/DC7-30V/5V ve diğer güç kaynağı yöntemlerini destekler. ESP8266 ikincil geliştirme öğrenimi, akıllı ev kablosuz kontrolü ve Arduino geliştirme ortamı için uygundur.

Kullanımı

Programlama Arayüzü: ESP8266'nın GND, RX, TX, 5V'si sırasıyla harici TTL seri port modülünün GND, TX, RX, 5V'una bağlanır, indirme sırasında I/O GND'ye bağlanmalıdır ve ve ardından indirdikten sonra IO ve GND'nin bağlantısının kesilmesi gerekir.

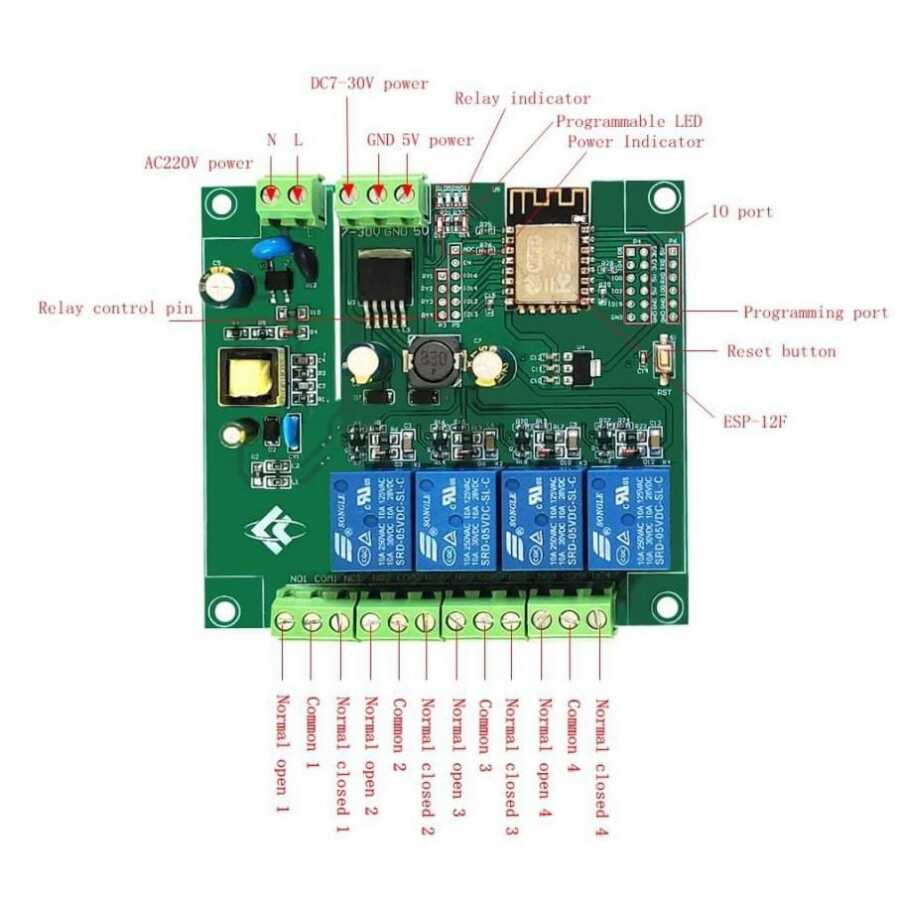

Röle Çıkışı:

NC: Normalde kapalı uç, röle etkinleştirmeden önce COM'a kısa devre yapar ve etkinleştirmeden sonra kesilir.

COM: Ortak terminal.

NO: Normalde açık uç, röle aktivasyondan önce kapalıdır ve aktivasyondan sonra COM'a kısa devre yapar.

Teknik Özellikler

AC Güç Kaynağı: 90-250V
DC Güç Kaynağı: 7-30V veya 5V
4MB Flaş Bellekli yerleşik ESP-12F WIFI modülü
WIFI modülünün tüm I/O bağlantı noktalarına ve UART bağlantı noktasına başlıklar aracılığıyla erişilebilir
Yerleşik AC-DC anahtarlamalı güç kaynağı modülü
ESP-12F, Arduino IDE gibi geliştirme araçlarını destekler
10A'e kadar AC veya DC yükleri kontrol eden yerleşik 5V röleler
Yerleşik güç göstergesi, 1 programlanabilir LED ve röle göstergesi
Kart boyutları: 93x87mm

Datasheet
