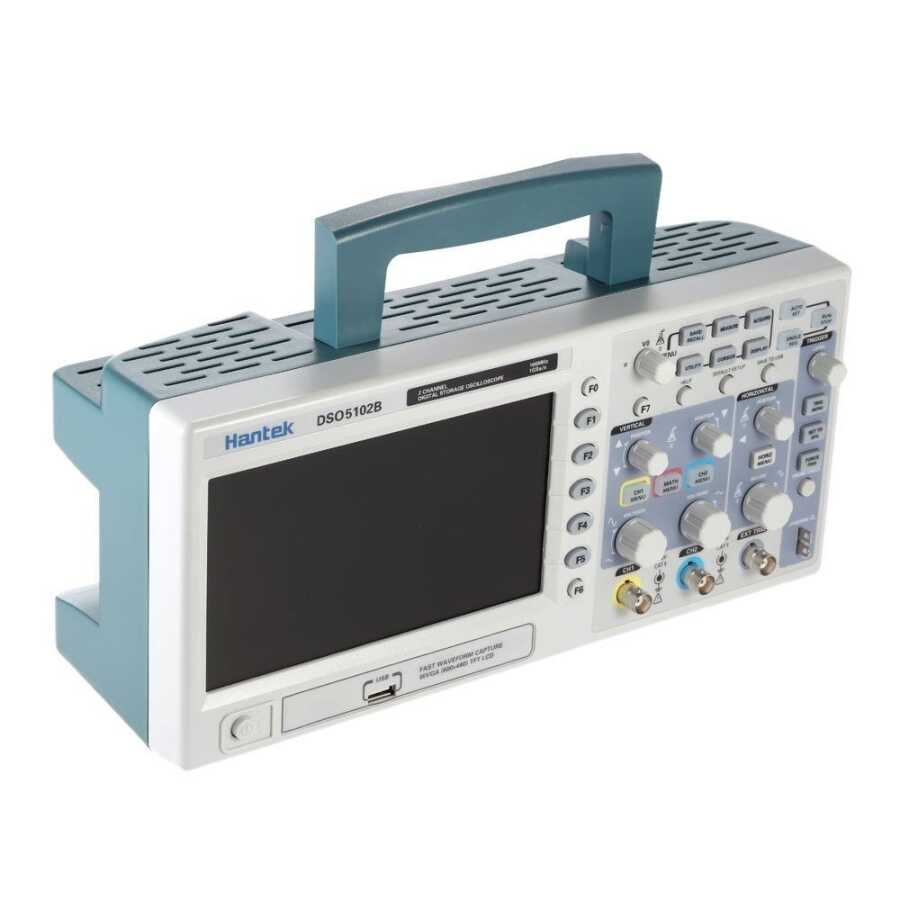

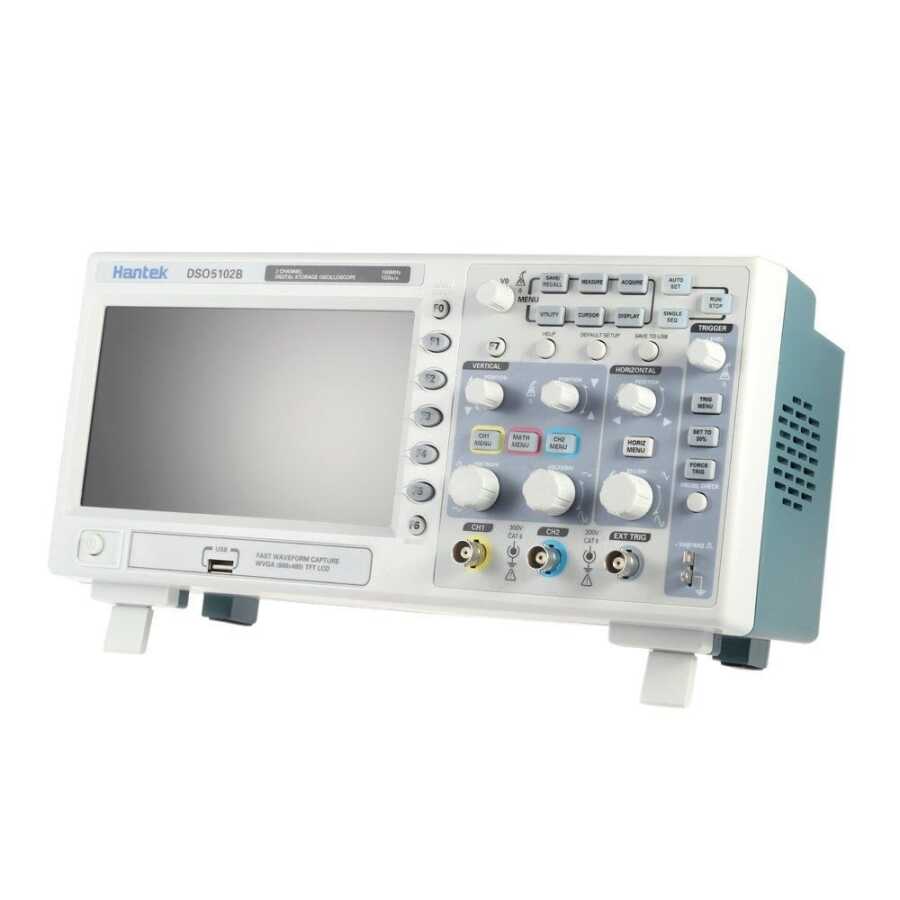

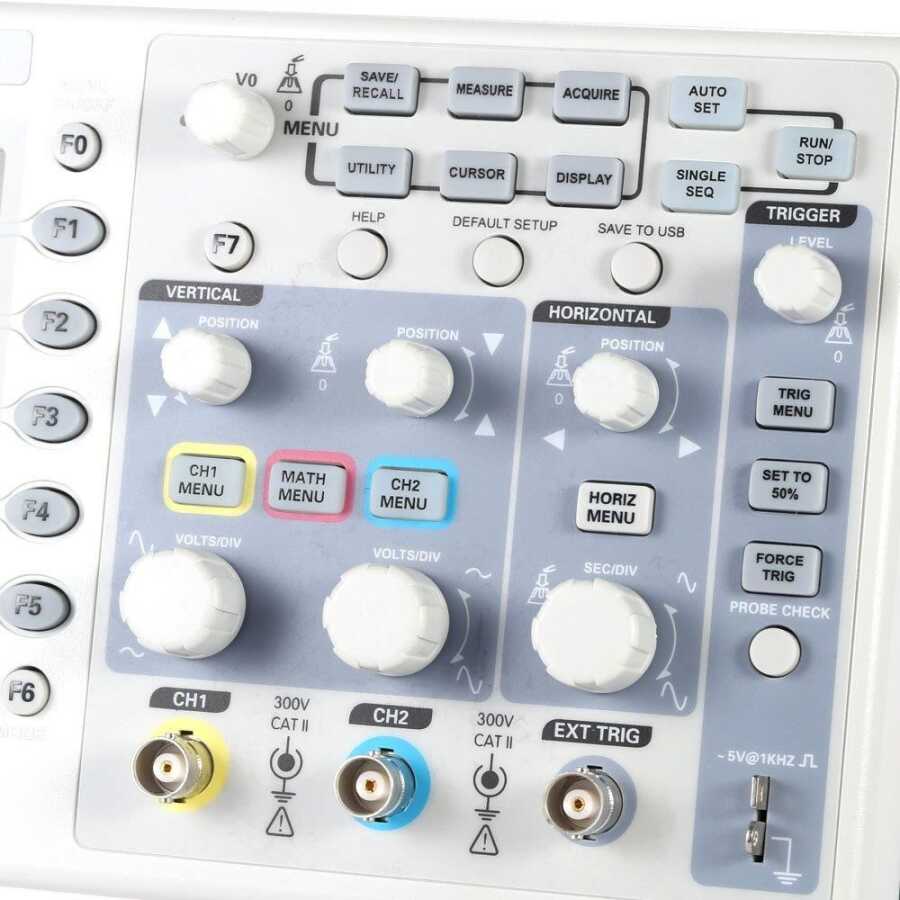

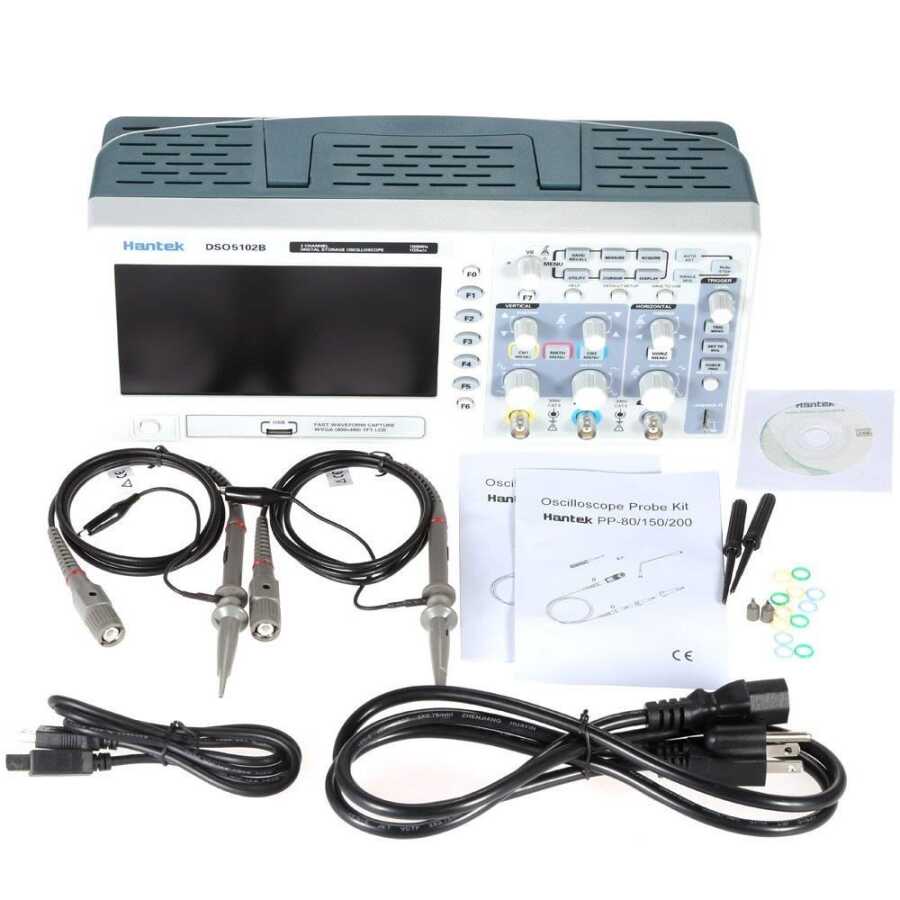

Hantek DSO5102B 100 Mhz 2 Kanal Osiloskop

Bant genişliği: 100MHz

Gerçek zamanlı Örnekleme Hızı: 1GSa / s

Eşdeğer Örnek Oranı: 25GSa / s

Kayıt Uzunluğu (Örnek Noktalar):

Tek kanal: Maksimum 1 milyon

Çift kanal: Maksimum 512K (4K, 16K, 40K isteğe bağlı)

SEC / DIV Aralığı: 4nS / div-40S / div (2, 4, 8 sekansta)

Gecikme Süresi Doğruluğu: 500ps

Dikey:

A / D Dönüştürücü: 8 bit çözünürlükte, her kanal eş zamanlı olarak örneklenir

VOLTS / DIV Range: BNC girişinde 2mV / div ~ 5V / div

Pozisyon Aralığı: ± 50V (5V / div), ± 40V (2V / div ~ 500mV / div), 2V (200mV / div ~ 50mV / div) ± 400mV (20mV / div ~ 2mV / div)

Bant Genişliği Sınırı: 20MHz

BNC'de Yükselme Süresi: ≤3.5ns

DC Kazanç Doğruluğu:

Örnek veya Ortalama edinim modu için ±% 4, 5mV / div to 2mV / div

Numune veya Ortalama edinim modu için ±% 3, 5V / div ila 10mV / div

Tetik Hassasiyeti (Kenar Tetik Tipi):

DC: CH1 / CH2 (Tipik) 1 ila DC'den 10 MHz'e kadar, 1.5Da'dan 10MHz'den Tam'a

EXT (Tipik) DC'den 40MHz'e 200mV

EXT / 5 (Tipik) 1V DC'den 40MHz'e

AC: 10 Hz altındaki sinyalleri zayıflatır

HF Reddetme: 80kHz'nin üzerindeki sinyalleri azaltır

LF Reddetme: 150kHz altındaki sinyalleri zayıflatır

Gürültü Reddetme: Tetik hassasiyetini azaltır

Tetik Seviye Aralığı:

CH1, CH2: ekranın merkezinden ± 8 bölüm

EXT: ± 1,2V EXT / 5: ± 6V

Tetik Düzeyi Doğruluğu, tipik (Doğruluk, yükselme ve düşüş süreleri ≥20ns olan sinyaller içindir):

CH1, CH2: ± (0,3div × V / div) (ekranın merkezinden ± 4 bölüm içinde)

EXT: ± (+ 40mV değerinin% 6'sı)

EXT / 5: ± (+ 200mV değerinin% 6'sı)

Tetik tipi

Kenar: Yükselen veya düşen kenarda tetikleme

Darbe genişliği:

Pozitif veya negatif darbelerde tetikleme (ne zaman>, <, =, ≠)

Darbe genişliği aralığı: 20ns-10s

Video:

NTSC, PAL veya SECAM standart video sinyalinde tetikleme

Hat Aralığı: 1-525 (NTSC), 1-625 (PAL / SECAM)

Eğim:

Tetikleyici (ne zaman>, <, =, ≠) pozitif veya negatif bir eğimde

Saat Ayarı: 20ns – 10s

Mesai:

Yükselen ya da düşen kenardan

Set Zamanı: 20-10s

Alternatif: Uçta iç tetik, darbe genişliği, video veya eğim

Ölçüm:

imleçler:

Manuel: Gerilim imleçleri arasındaki fark; zaman imleçleri arasındaki fark; Hz.

İzleme: Bir dalga şekli noktasındaki voltaj ve zaman

Otomatik: Pk-Pk, Maks, Min, Ortalama, Cyc RMS, Frekans, Periyot, Yükselme Süresi, Düşme Süresi, Pozitif Genişlik, Negatif Genişlik

Ekran tipi: Sağ açı 7 "TFT 16 haneli renkli LCD

Ekran çözünürlüğü: 800 x 480 nokta

Ekran kontrastı: Ayarlamayı göstermek için ilerleme çubuğuyla birlikte 16 vites

Arayüz: USB host ve USB slave

Güç Kaynağı Seçenekleri:

100-120VACRMS (±% 10), 45Hz ila 440Hz, CAT II

120-240VACRMS (±% 10), 45Hz ila 66Hz, CAT II

Güç: <30W

Sigorta: 2A, T derecesi, 250V

Boyut: Uzunluk: 313mm Genişlik: 108mm Yükseklik: 142mm

Ağırlık: 2.08kg, 4,5 lbs.
