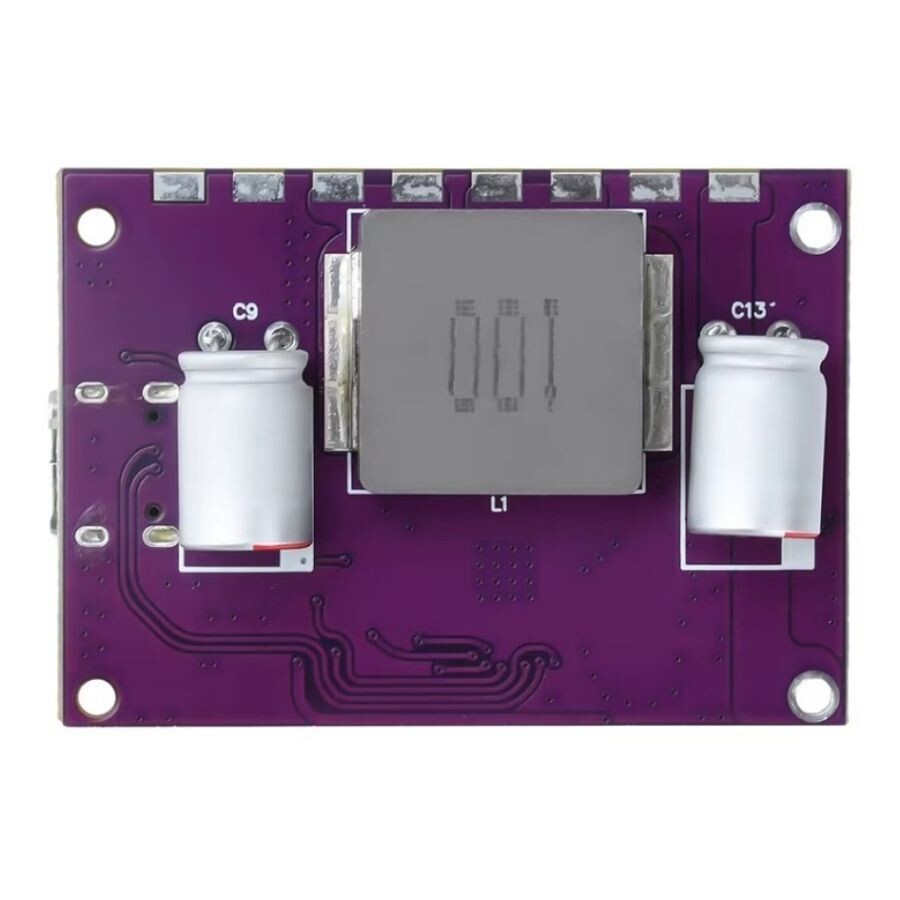

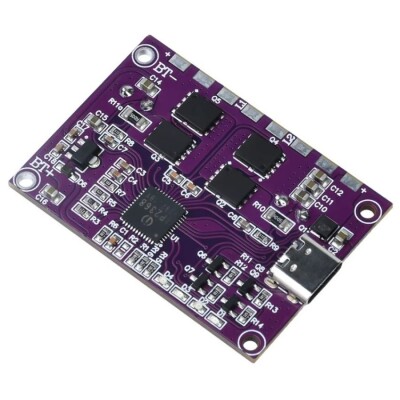

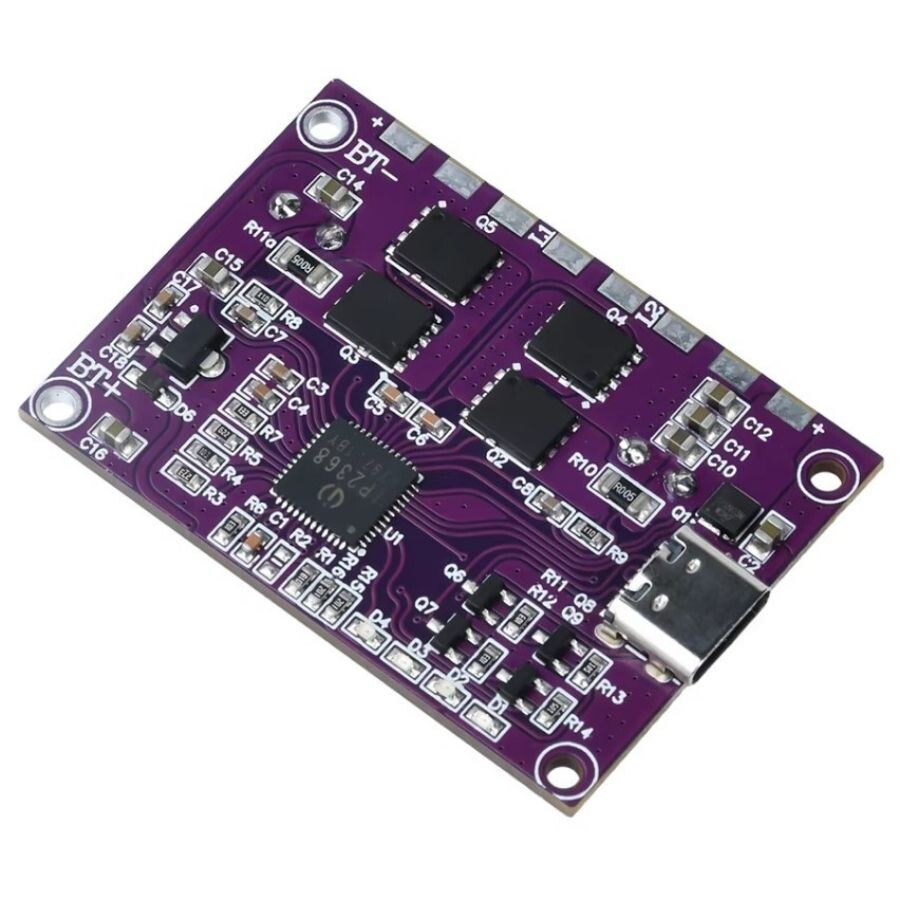

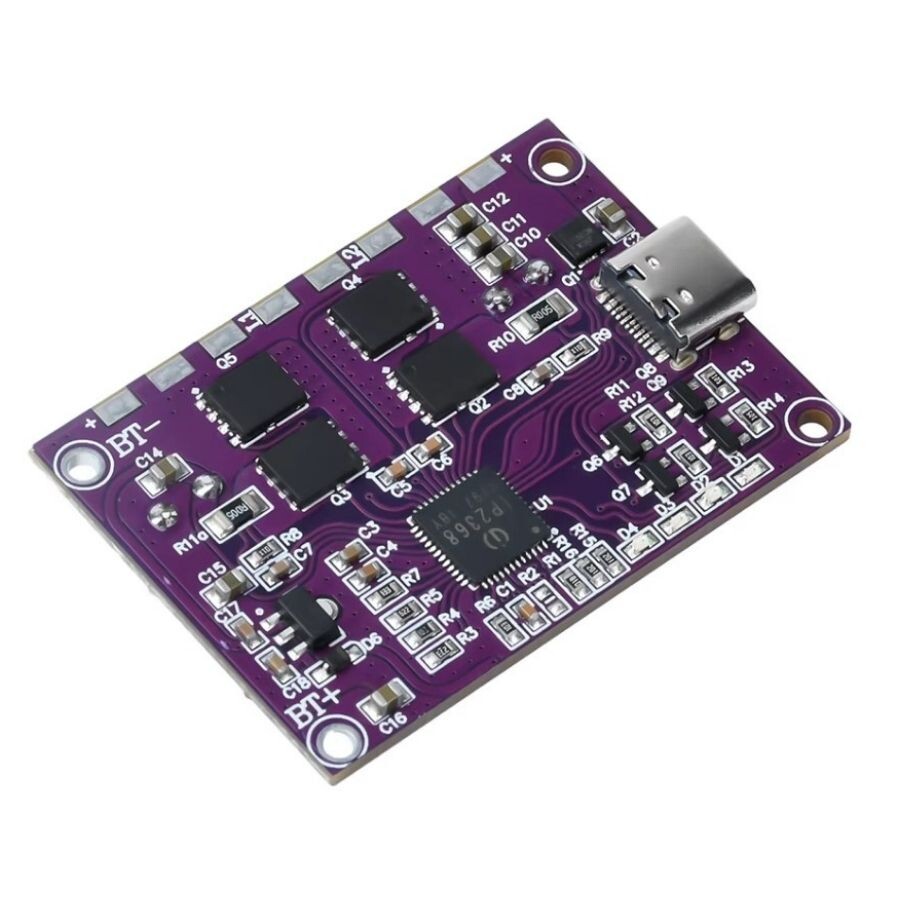

IP2368 4S 16.8V 100W LiPo Pil Hızlı Şarj Modülü

IP2368 4S 16.8V 100W LiPo Pil Hızlı Şarj Modülü

IP2368 4S 16.8V 100W LiPo Pil Hızlı Şarj Modülü, lityum pil gruplarını yüksek hızlı şarj etmek ve bağlı cihazlara USB Type-C üzerinden yüksek güçlü enerji sağlamak için tasarlanmış, Buck-Boost dönüştürücü yapısına sahip çift yönlü güç yönetimi modülüdür. IP2368 ana kontrol entegresini kullanan kart, tek bir Type-C bağlantısı üzerinden hem giriş/şarj hem de çıkış/güç sağlama işlemlerini gerçekleştirebilir.

Çift Yönlü Şarj ve Deşarj

Modülün en önemli özelliklerinden biri Type-C portunun çift yönlü kullanılabilmesidir.

PD destekli bir adaptör Type-C portuna bağlandığında modül, batarya paketinin şarj edilmesi için enerji akışını giriş yönünde gerçekleştirir. Harici cihaz Type-C portuna bağlandığında ise enerji bataryadan cihaza doğru aktarılır ve modül bir yüksek güçlü Power Bank kontrol kartı gibi çalışır.

Bu yapı sayesinde tek bir Type-C portu hem şarj girişi hem de güç çıkışı olarak kullanılabilir.

100W Yüksek Güç Desteği

IP2368 modülünün maksimum güç kapasitesi 100W olarak belirtilmektedir. Ancak 100W çalışma için uygun batarya, şarj cihazı, gerilim ve yük koşullarının sağlanması gerekir. Özellikle 20V PD seviyesinde 100W güç elde edilebilirken, daha düşük gerilimlerde maksimum güç/akım değeri farklılaşabilir. Örneğin 12V seviyesinde kaynak ve yük koşullarına bağlı olarak güç 36W civarında sınırlandırılabilir.

Bu nedenle modülün yalnızca “100W” ibaresine bakılarak her durumda 100W çıkış vereceği düşünülmemelidir.

Özellikler

• IC: IP2368
• Sürekli çalışma akımı: 18A

• Aşırı şarj voltajı: 4.235V ± 0.025V

• Anlık akım: 30A

• Aşırı şarj serbest bırakma voltajı: 4.190.05V

• Şarj voltajı: 16.8-17V

• Aşırı deşarj voltajı: 2,8+0,08V

• Şarj akımı: 1-10A

• Aşırı deşarj serbest bırakma voltajı: 3.0+0.1V

• Dengeli başlangıç ​​voltajı: 4.19 ±0.05V

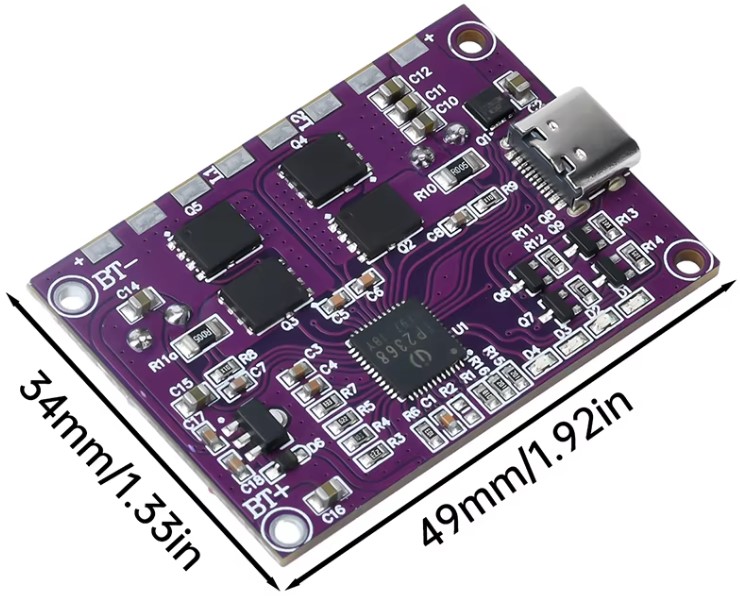

• Montaj Deliği: M2
• Montaj Delikleri Arası Mesafe: 43.5x28.5mm
