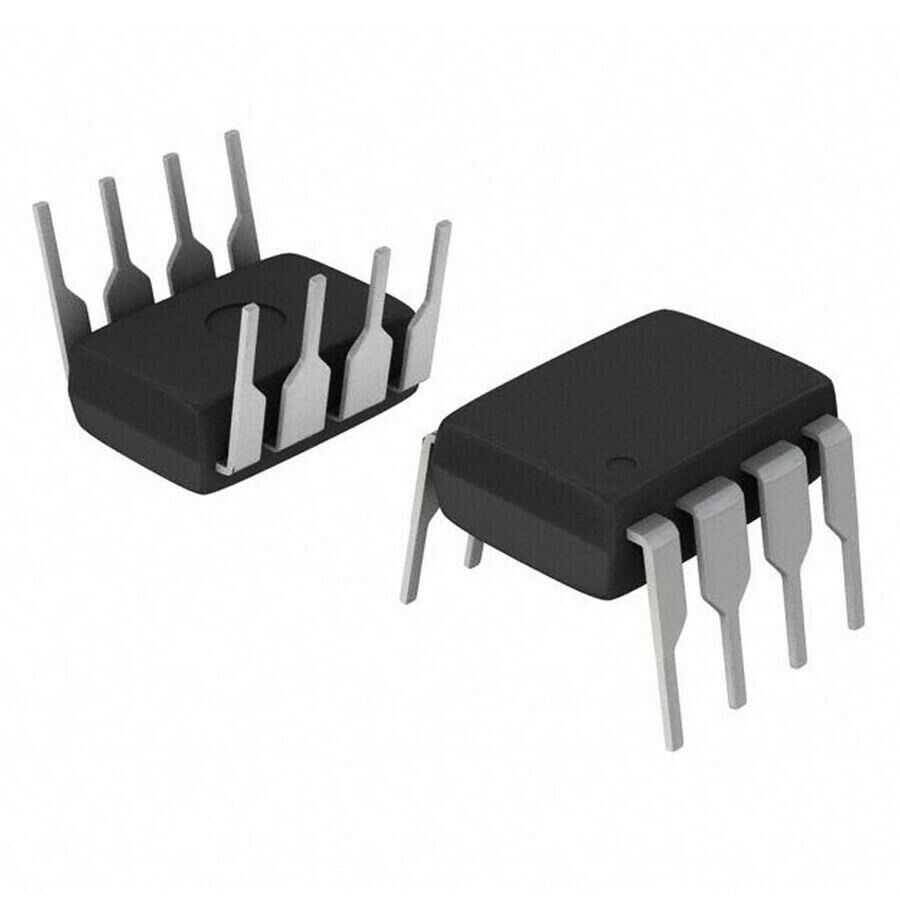

IR2125 DIP-8 Mosfet Sürücü Entegresi

IR2125(S), aşırı akım sınırlama koruma devresine sahip yüksek voltajlı, yüksek hızlı güçlü bir MOSFET ve IGBT sürücüsüdür. Tescilli HVIC ve mandal bağışıklı CMOS teknolojileri, sağlamlaştırılmış monolitik yapı sağlar. Mantık girişleri, 2,5V mantığına kadar standart CMOS veya LSTTL çıkışlarıyla uyumludur. Çıkış sürücüsü, minimum sürücü çapraz iletimi için tasarlanmış yüksek darbe akımı tampon aşamasına sahiptir. Koruma devresi, sürülen güç transistöründeki aşırı akımı tespit eder ve geçit sürücü voltajını sınırlar. Döngüden döngüye kapatma, aşırı akım sınırlama koşullarının tespiti ile mandallı kapatma arasındaki zaman aralığını doğrudan kontrol eden harici bir kapasitör tarafından programlanır. Yüzer kanal, 500 volta kadar çalışan yüksek veya düşük yan konfigürasyonda bir N-kanallı güç MOSFET veya IGBT'yi sürmek için kullanılabilir
