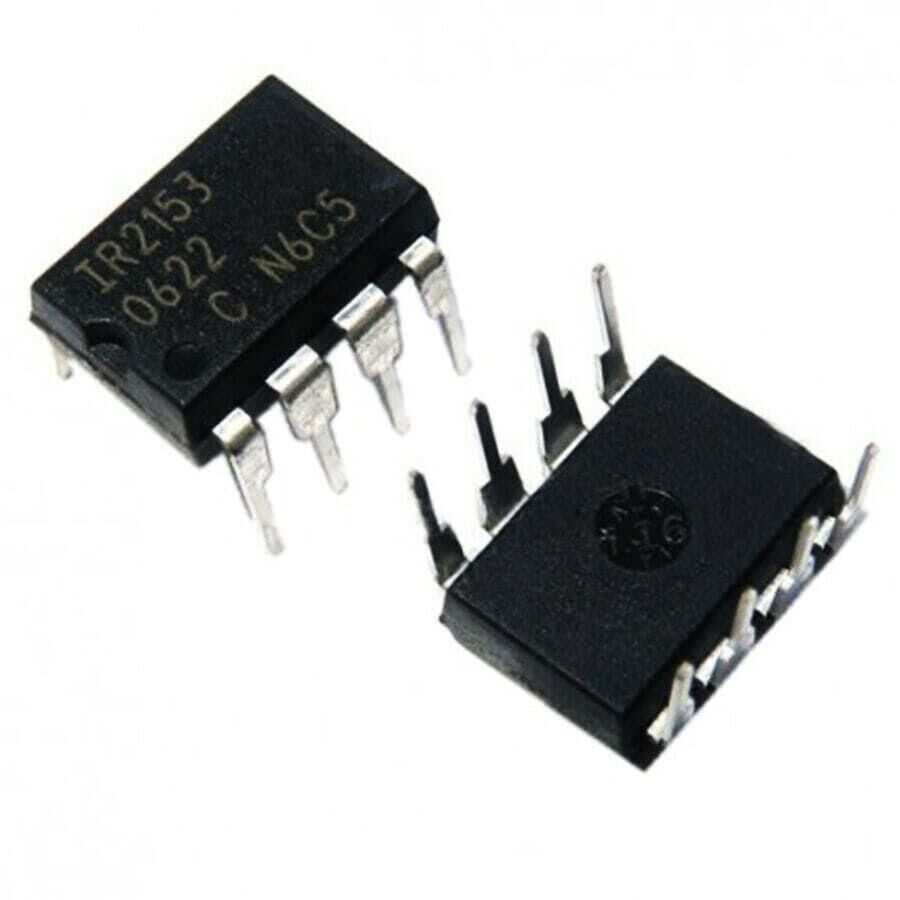

IR2153 DIP-8 Mosfet Sürücü Entegresi

IR2153D(S), popüler IR2155 ve IR2151 geçit sürücüsü IC'lerinin geliştirilmiş bir versiyonudur ve endüstri standardı CMOS 555 zamanlayıcıya benzer bir ön uç osilatörlü yüksek voltajlı yarım köprü geçit sürücüsü içerir. IR2153, önceki IC'lerden daha fazla işlevsellik sağlar ve kullanımı daha kolaydır. CT pininde bir kapatma özelliği tasarlanmıştır, böylece her iki kapı sürücüsü çıkışı da düşük voltajlı bir kontrol sinyali kullanılarak devre dışı bırakılabilir. Ek olarak, kapı sürücüsü çıkış darbe genişlikleri, VCC'de yükselen düşük voltaj kilitleme eşiğine ulaşıldığında aynıdır, bu da başlangıçta daha kararlı bir frekans-zaman profili ile sonuçlanır. Gürültü bağışıklığı, hem kapı sürücülerinin tepe di/dt'sini düşürerek hem de düşük voltaj kilitleme histerezisini 1V'a yükselterek önemli ölçüde iyileştirilmiştir. Son olarak, cihazın mandal bağışıklığını en üst düzeye çıkarmaya ve tüm pinlerde kapsamlı ESD koruması sağlamaya özel dikkat gösterildi.
