ST750E 750W Dijital AC 3 Fazlı Motor Hız Kontrol Modülü Nasıl Kullanılır?

3 fazlı AC motorların hızını kontrol etmek, özellikle otomasyon, makine ve üretim uygulamalarında önemli bir ihtiyaçtır. Motorun doğrudan şebekeye bağlanması durumunda motor genellikle sabit bir hızda çalışırken, bir motor hız kontrol modülü kullanılarak motorun çalışma frekansı ve dolayısıyla hızı kontrol edilebilir.

ST750E 750W Dijital AC 3 Fazlı Motor Hız Kontrol Modülü, 220V AC giriş ile çalışan 3 fazlı motorların hız kontrolünü gerçekleştirmek için tasarlanmıştır. 750W güce ve 1–99 Hz arasında ayarlanabilir frekans aralığına sahiptir.

ST750E Ne İşe Yarar?

ST750E, 220V AC beslemeyi kullanarak 3 fazlı AC motor için uygun çıkış oluşturan bir motor hız kontrol cihazıdır.

Motorun çalışma frekansı değiştirildiğinde motorun dönüş hızı da değiştirilebilir. Böylece uygulamaya göre motorun daha düşük veya daha yüksek hızlarda çalışması sağlanabilir.

ST750E'nin öne çıkan özellikleri:

• 220V AC giriş

• 750W güç

• 3,1A akım

• 3 fazlı AC motor kontrolü

• 1–99 Hz frekans ayarı

• Dijital kontrol

• SVPWM modülasyonu

• 60 × 102 × 130 mm cihaz boyutları

• 52 × 80 mm montaj yuvası

ST750E Hangi Motorlarla Kullanılır?

ST750E, 3 fazlı AC motorların hız kontrolü için kullanılmalıdır. Motor seçiminde yalnızca motorun 3 fazlı olması yeterli değildir. Motorun güç, akım ve gerilim değerlerinin ST750E'nin çalışma sınırlarıyla uyumlu olması gerekir.

Bu nedenle bağlantı yapmadan önce motorun etiketindeki:

• Motor gücü

• Çalışma gerilimi

• Nominal akımı

• Frekans değeri

• 3 faz bağlantı bilgileri

kontrol edilmelidir.

ST750E'nin nominal gücü 750W ve belirtilen akım değeri 3,1A olduğundan, kullanılacak motorun bu değerlere uygun olduğundan emin olunmalıdır.

ST750E Bağlantısı Nasıl Yapılır?

ST750E üzerinde güç ve motor bağlantıları için terminal bağlantıları bulunmaktadır. Cihazın ürün sayfasında terminal pinout bağlantı şeması ve kullanım kılavuzu da yer almaktadır.

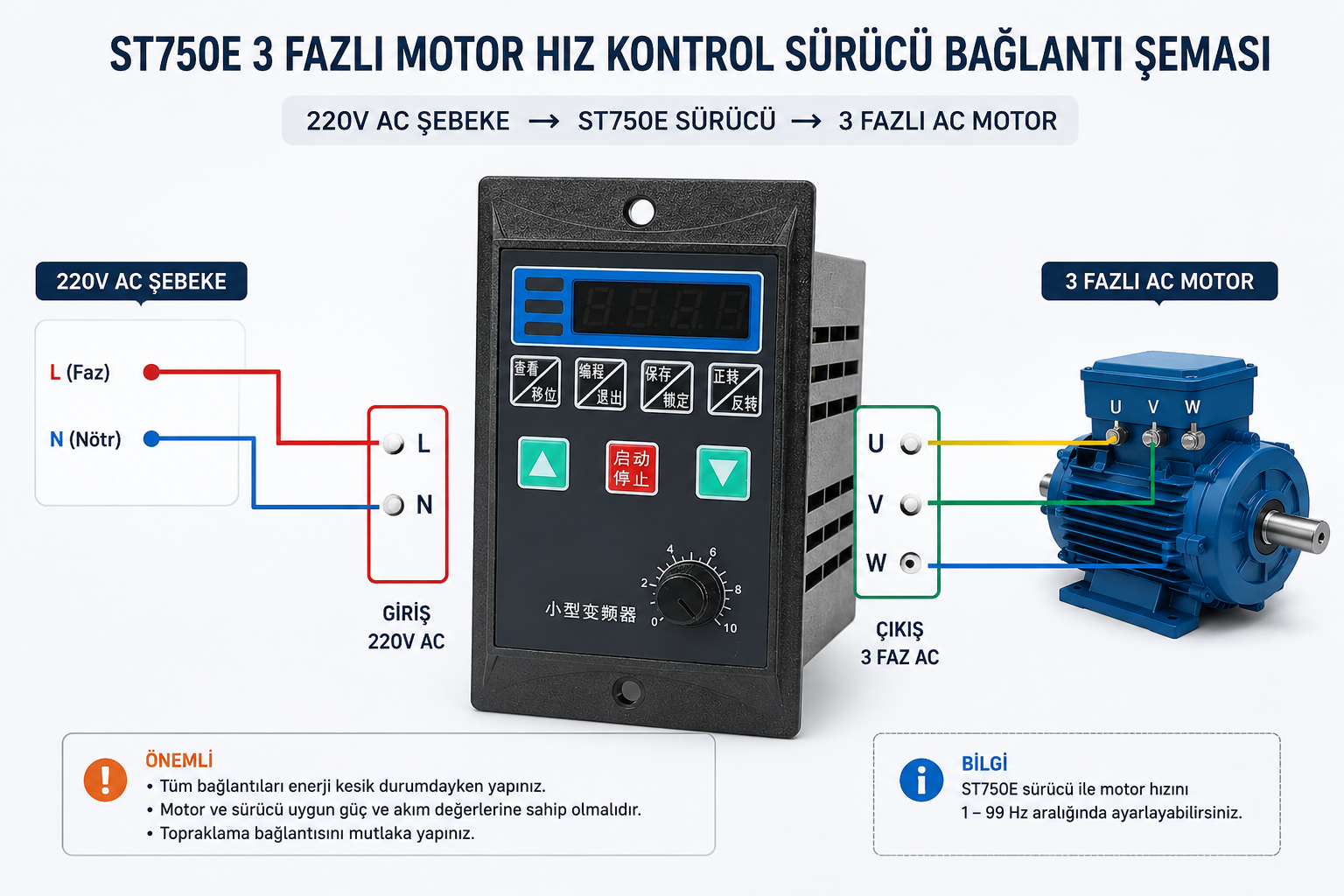

Genel bağlantı mantığı şu şekildedir:

220V AC Şebeke → ST750E → 3 Fazlı AC Motor

Yani şebeke beslemesi ST750E'nin giriş terminallerine bağlanırken, kontrol edilmek istenen 3 fazlı motor cihazın motor çıkış terminallerine bağlanır.

Önemli: Terminal isimleri ve bağlantı şekli için cihaz üzerindeki işaretlemeler ve ürün kılavuzu esas alınmalıdır. Enerji altında bağlantı yapılmamalıdır.

Motor Hızı Nasıl Ayarlanır?

ST750E'nin temel çalışma mantığı frekans kontrolüne dayanır. Cihazın frekans değeri değiştirildiğinde motorun çalışma hızı da değişir.

Örneğin, uygulamaya bağlı olarak daha düşük bir frekans seçildiğinde motor daha düşük hızda çalışırken, frekans artırıldığında motorun dönüş hızı yükselir.

ST750E, 1–99 Hz arasında frekans ayarına izin verir.

Bu sayede motorun hızını uygulamanın ihtiyacına göre ayarlamak mümkün olur.

Basit Bir Örnek

50 Hz çalışma frekansına sahip bir 3 fazlı motor düşünelim.

Motor 50 Hz'de nominal çalışma hızına yakın şekilde çalışırken, frekans daha düşük bir değere ayarlandığında motorun dönüş hızı da düşecektir.

Örneğin:

50 Hz → Daha yüksek motor hızı

30 Hz → Daha düşük motor hızı

Burada gerçek motor devrinin; motorun kutup sayısı, yükü ve çalışma koşulları gibi faktörlere bağlı olarak değişeceği unutulmamalıdır.

ST750E Kullanırken Nelere Dikkat Edilmelidir?

Motor sürücülerinde doğru bağlantı ve uygun motor seçimi oldukça önemlidir.

ST750E kullanılmadan önce aşağıdaki noktalar kontrol edilmelidir:

1. Motorun 3 fazlı AC motor olduğundan emin olunmalıdır.

2. Motor gücü ve akım değeri sürücünün sınırlarını aşmamalıdır.

3. Şebeke bağlantısı cihazın belirtilen 220V AC girişine uygun olmalıdır.

4. Motor bağlantıları kılavuzdaki terminal şemasına göre yapılmalıdır.

5. Enerji varken kablolama veya terminal bağlantısı değiştirilmemelidir.

6. Motor çalışırken mekanik hareketli parçalara karşı gerekli güvenlik önlemleri alınmalıdır.

7. Sürücü ve motor arasında uygun kablolama yapılmalıdır.

8. İlk çalıştırmada düşük bir frekans/hız değeriyle test yapılması tercih edilmelidir.

AC motor sürücülerinde enerji kesildikten sonra da cihaz içerisinde bir süre tehlikeli gerilim bulunabileceğinden, bağlantı veya müdahale öncesinde gerekli güvenlik prosedürlerine uyulmalıdır.

ST750E Nerelerde Kullanılabilir?

ST750E gibi motor hız kontrol modülleri, motorun sabit bir hızda çalışmasının yeterli olmadığı uygulamalarda kullanılabilir.

Örneğin:

• Küçük ölçekli otomasyon sistemleri

• Makine uygulamaları

• Fan ve benzeri döner sistemler

• Üretim ekipmanları

• Hız kontrollü motor uygulamaları

• Prototipleme ve test sistemleri

gibi alanlarda değerlendirilebilir.

Ürünü satın almak isterseniz buraya tıklayabilirsiniz.

Sonuç

ST750E 750W Dijital AC 3 Fazlı Motor Hız Kontrol Modülü, 220V AC besleme ile çalışan 3 fazlı motorların hızını frekans üzerinden kontrol etmek için kullanılabilecek kompakt bir çözümdür.

750W güç kapasitesi ve 1–99 Hz frekans ayar aralığı sayesinde motor hızının uygulamaya göre ayarlanmasına olanak sağlar.

ST750E'yi kullanmadan önce motorun güç, akım ve gerilim değerlerinin cihazla uyumlu olduğunun kontrol edilmesi ve tüm elektriksel bağlantıların ürün kılavuzuna uygun şekilde yapılması gerekir.

Not: Bu içerik genel kullanım bilgisi amacıyla hazırlanmıştır. 220V AC ve 3 fazlı motor bağlantıları elektriksel açıdan tehlikeli olabilir. Kurulum ve bağlantı işlemleri, gerekli elektrik bilgisine sahip yetkin kişiler tarafından ve ilgili güvenlik kurallarına uygun şekilde yapılmalıdır.
