I2C Sensör Çalışmıyor: Adres, Pull-up Direnci ve Bağlantı Kontrolü

I2C Haberleşmesi Nasıl Çalışır?

I2C, bir mikrodenetleyici ile bir veya daha fazla sensörün aynı haberleşme hattını paylaşmasını sağlayan iki telli bir protokoldür. Temel haberleşme hatları şunlardır:

• SDA: Verinin taşındığı hat
• SCL: Saat sinyalinin taşındığı hat
• VCC: Sensörün besleme bağlantısı
• GND: Ortak toprak bağlantısı

Aynı SDA ve SCL hatlarına birden fazla cihaz bağlanabilir. Mikrodenetleyici, hangi cihazla haberleşeceğini cihazın I2C adresini kullanarak belirler. Bu nedenle aynı veri yolundaki cihazların adresleri birbirinden farklı olmalıdır.

1. SDA ve SCL Bağlantılarını Kontrol Edin

Bir I2C sensörün algılanmamasının en yaygın nedeni SDA ve SCL hatlarının yanlış bağlanmasıdır. Sensör üzerindeki SDA pini kontrol kartının SDA pinine, SCL pini ise SCL pinine bağlanmalıdır.

Arduino Uno gibi ATmega328P tabanlı kartlarda genellikle aşağıdaki pinler kullanılır:

Bazı sensör kartlarında pin sıralaması farklı olabilir. Kabloları yalnızca konumlarına bakarak bağlamak yerine, kart üzerindeki VCC, GND, SDA ve SCL etiketlerini takip edin.

2. Sensörün Besleme Voltajını Kontrol Edin

I2C sensör modülleri 3.3V, 5V veya her iki gerilimle çalışabilecek şekilde tasarlanmış olabilir. Sensörün desteklemediği bir voltajla beslenmesi, haberleşmenin çalışmamasına veya sensörün zarar görmesine neden olabilir.

• Sensörün çalışma voltajını ürün sayfasından veya teknik belgesinden kontrol edin.
• VCC ile GND arasındaki voltajı multimetreyle ölçün.
• Mikrodenetleyici ile sensörün GND bağlantısının ortak olduğundan emin olun.
• Çıplak sensör entegresi ile regülatörlü sensör modülünü birbirine karıştırmayın.

Örneğin 3.3V seviyesinde çalışan bir sensörün SDA ve SCL hatlarının 5V seviyesine çekilmesi güvenli olmayabilir. Mikrodenetleyici ve sensör farklı lojik seviyeleri kullanıyorsa çift yönlü bir lojik seviye dönüştürücü gerekebilir.

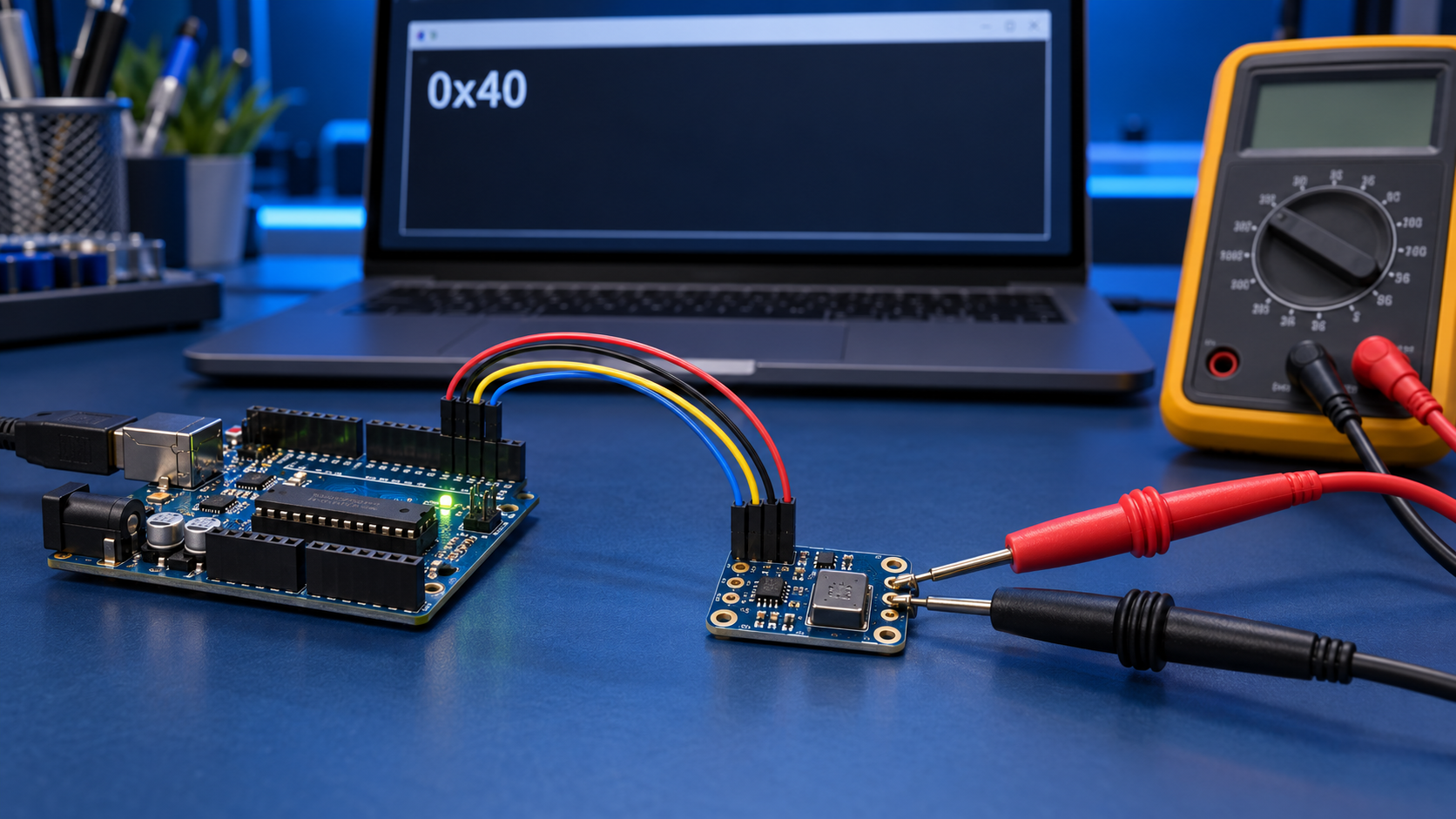

3. I2C Adresini Tarama Kodu ile Bulun

Bağlantılar doğru görünüyorsa ilk yapılması gereken işlem I2C adres taraması yapmaktır. Tarama kodu veri yolundaki olası adreslere sırayla istek gönderir ve yanıt veren cihazları seri monitörde gösterir.

Arduino I2C adres tarama kodu

#include <Wire.h>

void setup() {
  Wire.begin();
  Serial.begin(115200);

  while (!Serial) {
    ;
  }

  Serial.println("I2C adres taramasi baslatildi.");
}

void loop() {
  byte hata;
  byte adres;
  int bulunanCihaz = 0;

  Serial.println("Taraniyor...");

  for (adres = 1; adres < 127; adres++) {
    Wire.beginTransmission(adres);
    hata = Wire.endTransmission();

    if (hata == 0) {
      Serial.print("I2C cihazi bulundu: 0x");

      if (adres < 16) {
        Serial.print("0");
      }

      Serial.println(adres, HEX);
      bulunanCihaz++;
    } else if (hata == 4) {
      Serial.print("Bilinmeyen hata, adres: 0x");

      if (adres < 16) {
        Serial.print("0");
      }

      Serial.println(adres, HEX);
    }
  }

  if (bulunanCihaz == 0) {
    Serial.println("I2C cihazi bulunamadi.");
  } else {
    Serial.println("Tarama tamamlandi.");
  }

  Serial.println();
  delay(3000);
}

Seri monitörü 115200 baud hızında açın. Sensör algılanıyorsa 0x3C, 0x40, 0x68 veya sensöre ait başka bir adres görüntülenir. Programınızda kullanılan adres, taramada bulunan adresle aynı olmalıdır.

4. Adres Seçim Pinlerini Kontrol Edin

Bazı sensör ve ekran modüllerinde I2C adresini değiştirmek için A0, A1, A2, ADDR veya SA0 gibi seçim pinleri bulunur. Bu pinlerin GND ya da VCC seviyesine bağlanması cihaz adresini değiştirebilir.

Sensör kütüphanesinde varsayılan adres kullanılmış olsa bile kart üzerindeki lehim köprüsü veya adres pini farklı konumdaysa cihaz başka bir adreste çalışabilir. Bu nedenle tahmin edilen adres yerine tarama kodunun gösterdiği adres kullanılmalıdır.

5. Aynı Adresi Kullanan Sensörleri Kontrol Edin

Aynı I2C hattına bağlanan iki cihaz aynı sabit adresi kullanıyorsa mikrodenetleyici bu cihazları ayrı ayrı yönetemez. Bu durum adres çakışması olarak adlandırılır.

Adres çakışmasını çözmek için şu yöntemlerden biri kullanılabilir:

• Varsa sensörün adres seçim pinini veya lehim köprüsünü kullanın.
• Sensörlerden birini yazılımla değiştirilebilen farklı bir adrese ayarlayın.
• Cihazları farklı I2C veri yollarına bağlayın.
• I2C multiplexer kullanarak cihazları ayrı kanallara dağıtın.

I2C genişleme kartlarının tamamı adres çakışmasını çözmez. Örneğin SDA ve SCL hatlarını yalnızca paralel olarak çoğaltan bir dağıtım kartında bütün cihazlar aynı veri yolunda kalır. Motorobit IIC/I2C Genişleme Modülü kablo düzenini kolaylaştırır; ancak aynı adresi kullanan cihazları birbirinden ayıran bir multiplexer değildir.

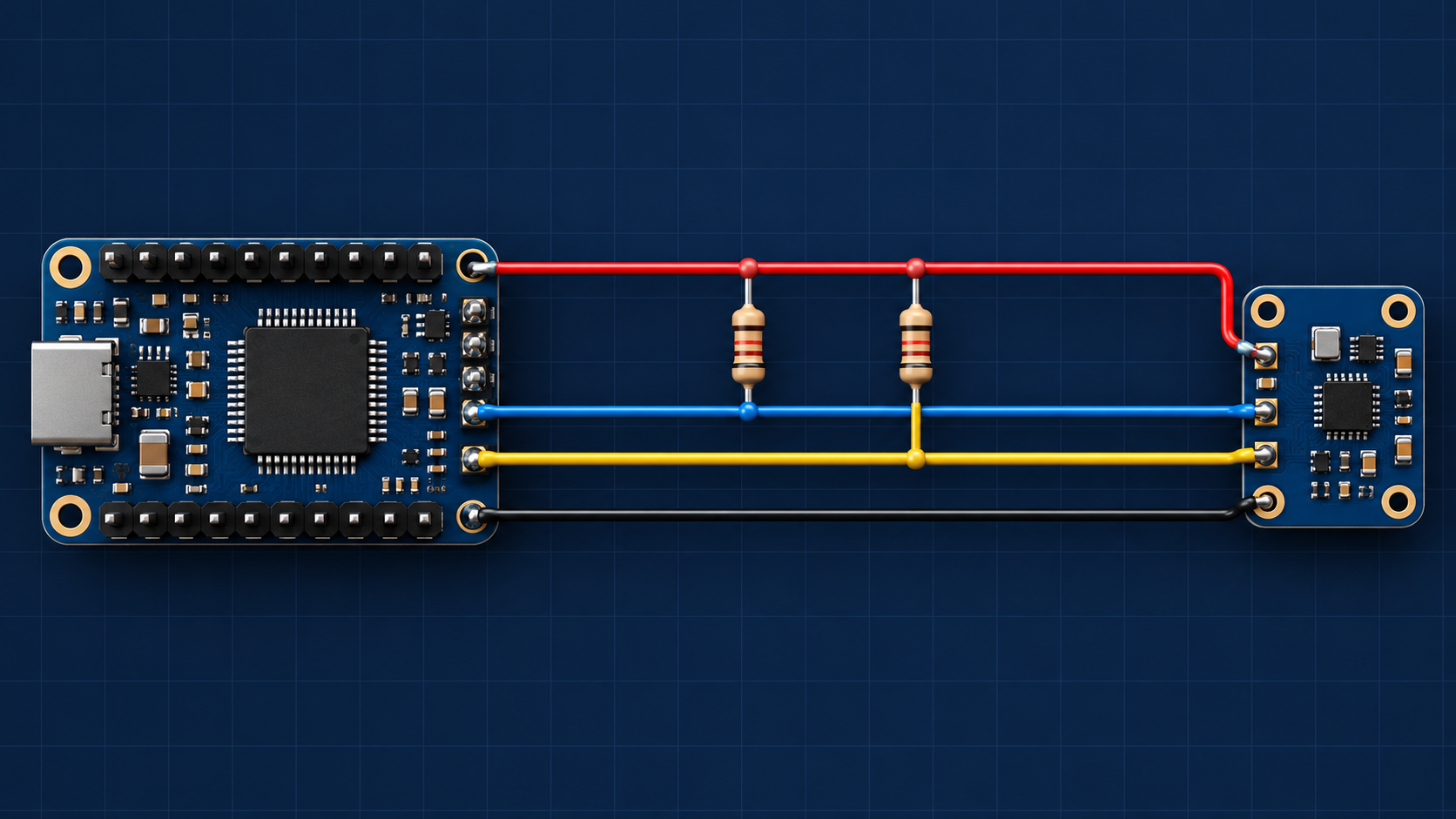

6. Pull-up Dirençlerini Kontrol Edin

I2C haberleşmesinde SDA ve SCL çıkışları hatları doğrudan yüksek seviyeye sürmez. Hatların lojik 1 seviyesine dönebilmesi için SDA ve SCL üzerinde pull-up dirençleri bulunmalıdır.

Tipik bir bağlantıda:

• SDA hattı bir direnç üzerinden lojik besleme voltajına bağlanır.
• SCL hattı bir direnç üzerinden lojik besleme voltajına bağlanır.
• Her iki hat için ayrı bir pull-up direnci kullanılır.

Kısa kablolarla kurulan standart devrelerde 4.7 kΩ sık kullanılan bir başlangıç değeridir. Ancak doğru direnç değeri; çalışma voltajına, haberleşme hızına, kablo uzunluğuna ve veri yolundaki toplam kapasitansa bağlıdır.

Pull-up direnci yoksa ne olur?

• I2C taramasında hiçbir cihaz görünmeyebilir.
• Haberleşme aralıklı olarak kesilebilir.
• Sensör yalnızca düşük hızlarda çalışabilir.
• SDA veya SCL hattı kararsız bir seviyede kalabilir.

Birden fazla pull-up direnci varsa ne olur?

Birçok sensör modülünde pull-up dirençleri kart üzerinde hazır olarak bulunur. Aynı hatta birkaç modül bağlandığında bu dirençler paralel bağlanmış olur ve toplam direnç azalır.

Örneğin iki adet 4.7 kΩ direnç paralel bağlanırsa eşdeğer direnç yaklaşık 2.35 kΩ olur. Çok sayıda modül kullanıldığında eşdeğer direnç gereğinden fazla düşebilir ve cihazların hattı lojik 0 seviyesine çekmesi zorlaşabilir.

Bu nedenle sorun yalnızca pull-up direncinin eksik olması değildir. Çok fazla pull-up direnci de haberleşme hatalarına yol açabilir. Modüllerin devre şemalarını inceleyin ve veri yolundaki toplam pull-up değerini kontrol edin.

7. Kablo Uzunluğunu ve Bağlantı Kalitesini Kontrol Edin

I2C esas olarak devre kartı üzerindeki kısa mesafeli haberleşmeler için geliştirilmiştir. Uzun, gevşek veya parazit alan kablolar sinyal kenarlarını bozabilir.

• Kabloları mümkün olduğunca kısa tutun.
• Gevşek jumper kablolarını değiştirin.
• Breadboard üzerindeki temas noktalarını kontrol edin.
• SDA ve SCL hatlarını motor ve güç kablolarından uzaklaştırın.
• Bağlantıları sensör pininden mikrodenetleyici pinine kadar multimetreyle test edin.
• Kablo uzunsa I2C saat hızını düşürerek yeniden deneyin.

Sensör kısa kabloyla çalışıyor ancak kablo uzatıldığında iletişim kesiliyorsa sorun büyük olasılıkla sinyal bütünlüğü, hat kapasitansı veya elektriksel parazitle ilgilidir.

8. I2C Saat Hızını Düşürün

Bazı sensörler, uzun kablolar veya yüksek kapasitanslı bağlantılar yüksek haberleşme hızlarında kararlı çalışmayabilir. Arduino üzerinde saat frekansı aşağıdaki şekilde ayarlanabilir:

#include <Wire.h>

void setup() {
  Wire.begin();
  Wire.setClock(100000); // 100 kHz
}

void loop() {
}

Devre 400 kHz hızında sorun çıkarıyorsa önce 100 kHz ile test edin. Saat hızını düşürmek temel bağlantı hatalarını çözmez; ancak sınırda çalışan bir veri yolunu daha kararlı hâle getirebilir.

9. SDA veya SCL Hattının Kilitlenip Kilitlenmediğini Kontrol Edin

Elektrik kesintisi, yarım kalan veri aktarımı veya sensörün beklenmedik şekilde yeniden başlatılması sonucunda SDA hattı düşük seviyede kalabilir. Böyle bir durumda I2C veri yolu kilitlenebilir ve mikrodenetleyici hiçbir cihazla haberleşemez.

Bu durumda aşağıdaki işlemleri deneyin:

1. Sensörün ve mikrodenetleyicinin enerjisini tamamen kesin.
2. Birkaç saniye bekleyin.
3. Bağlantıları tekrar kontrol edin.
4. Sisteme yeniden enerji verin.
5. I2C tarama kodunu yeniden çalıştırın.

Sorun sık tekrarlanıyorsa besleme hattındaki ani voltaj düşümlerini, sensörün açılış süresini ve yazılımın hata durumunda veri yolunu nasıl yönettiğini inceleyin.

10. Sensör Kütüphanesini ve Başlatma Kodunu Kontrol Edin

Tarama kodunda sensör adresi göründüğü hâlde ölçüm alınamıyorsa fiziksel bağlantı büyük ölçüde çalışıyor demektir. Bu durumda sorun yazılım, kütüphane veya sensörün başlatma ayarlarıyla ilgili olabilir.

• Doğru sensör kütüphanesinin kurulu olduğunu kontrol edin.
• Kütüphanenin desteklediği sensör modelini doğrulayın.
• Wire.begin() komutunun çağrıldığından emin olun.
• Kütüphaneye doğru I2C adresini gönderin.
• Sensörün begin() fonksiyonunun sonucunu kontrol edin.
• Gerekliyse sensör açıldıktan sonra kısa bir bekleme süresi ekleyin.

if (!sensor.begin(0x40)) {
  Serial.println("Sensor baslatilamadi.");
  while (1) {
    delay(10);
  }
}

Buradaki 0x40 yalnızca örnektir. Kendi sensörünüz için adres taramasında bulunan değeri ve üreticinin önerdiği kütüphaneyi kullanmalısınız.

Hata Belirtisine Göre Hızlı Kontrol Tablosu

Adım Adım I2C Sorun Giderme Sırası

1. Sensörün çalışma voltajını öğrenin.
2. VCC ve GND bağlantılarını kontrol edin.
3. SDA ile SCL hatlarının doğru pinlere bağlı olduğundan emin olun.
4. Mikrodenetleyici ve sensör arasında ortak GND kullanın.
5. I2C adres tarama kodunu çalıştırın.
6. Taramada bulunan adresi programdaki adresle karşılaştırın.
7. SDA ve SCL hatlarındaki pull-up dirençlerini kontrol edin.
8. Aynı adrese sahip başka bir cihaz bulunup bulunmadığını inceleyin.
9. Kabloları kısaltın ve gevşek bağlantıları değiştirin.
10. Haberleşme hızını düşürerek tekrar test edin.
11. Doğru sensör kütüphanesini ve örnek kodu kullanın.
12. Gerekirse sensörü tek başına bağlayarak diğer modülleri devreden çıkarın.
