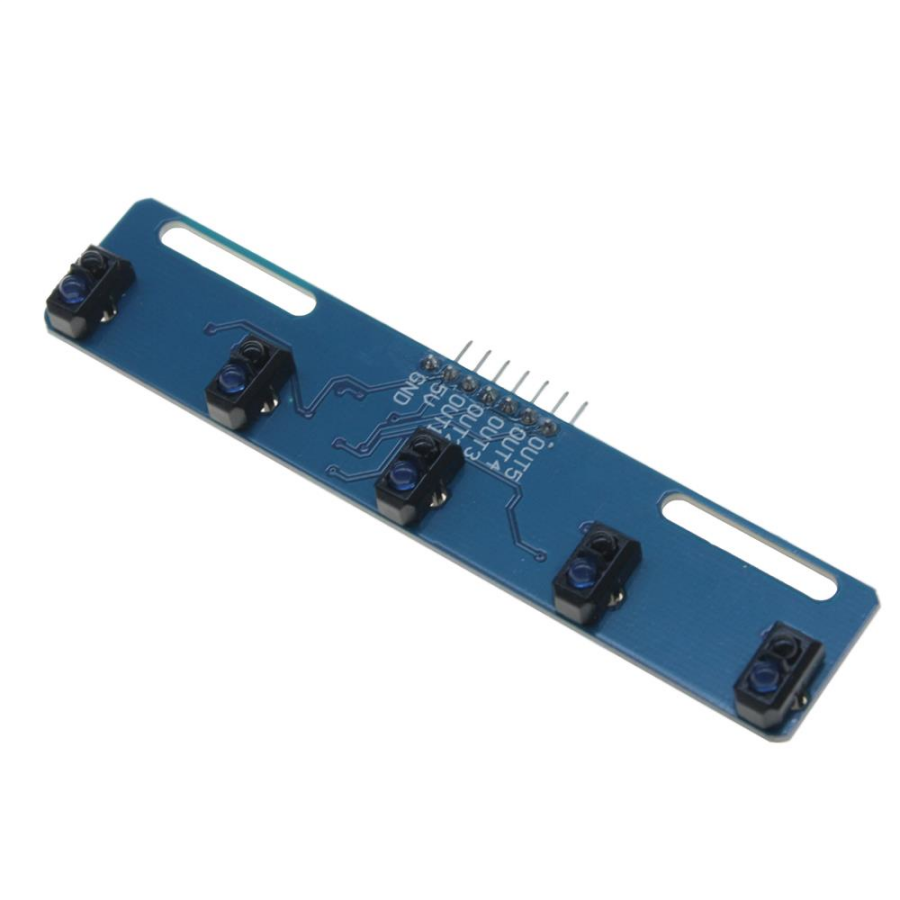

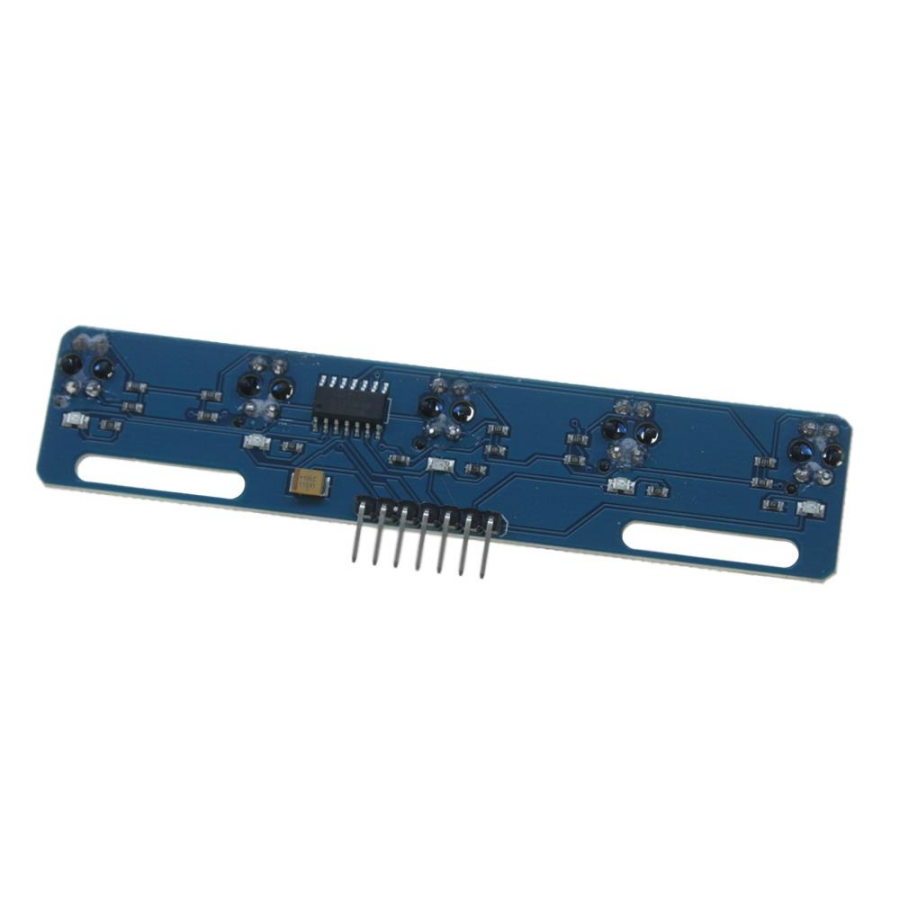

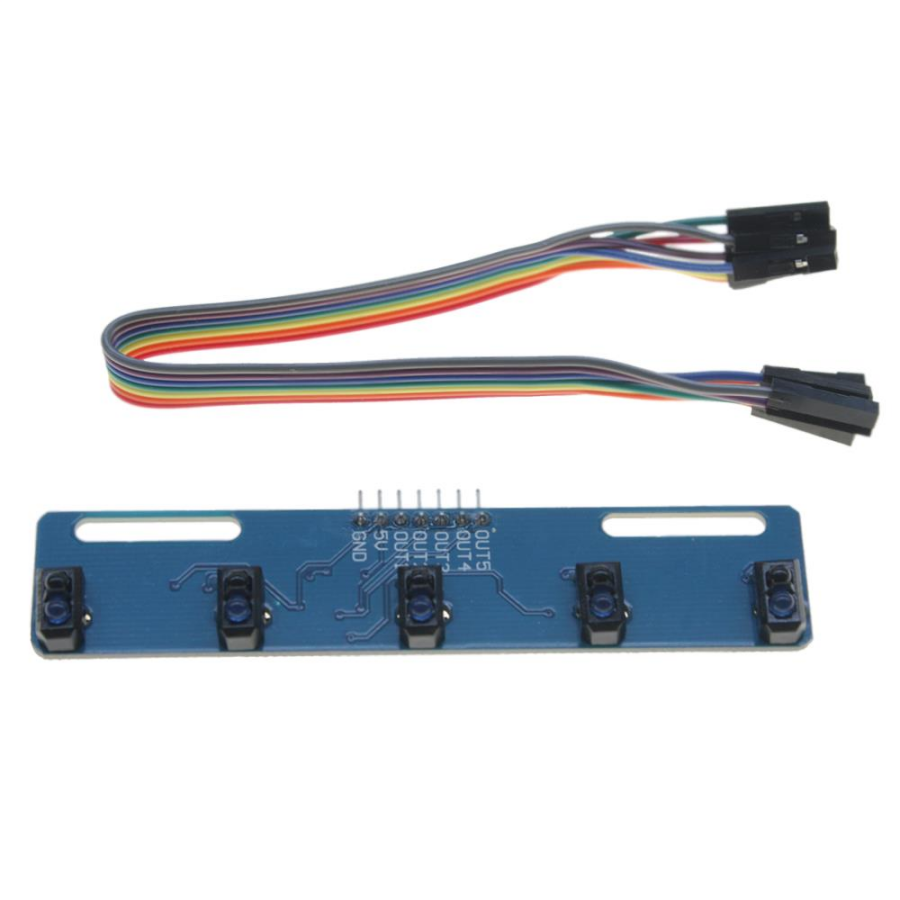

Üzerinde 5 adet TCRT5000L Kızılötesi sensör bulunmaktadır. Siyah zemin üzerine beyaz yada beyaz zemin üzerine siyah çizgileri algılayabilir. Çizgi izleyen araç yada çizgi izleme robotu projeleriniz için ideal bir sensördür.

Tüm Çizgi / Cisim / Mesafe sensörlerimizi görmek için tıklayınız.

Teknik Özellikler:

1. Tip: 5-li Çizgi İzleme Sensörü

2. Boyut: 95mm x 20mm (LxW)

3. çip kullanın: 74HC14D

4. çalışma gerilimi: 3.3v-5v

5. Çıkış modu: dijital sinyal

6. Ölçüm mesafesi: 1CM-1.5CM

7. Algılama sondası: TCRT5000L

8. Algılama sinyali: siyah çizgi girişi düşük algılama, beyaz algılama

9. doğruluk, algılama aralığı çıkışı düşük seviyesinin ötesindedir.

10. LED durumu: siyah çizginin algılanması LED kapalı, beyaz çizgi LED ışığının algılanması

Bağlantılar:

1.VCC: VCC, 3.3V ~ 5V voltajına erişebilen güç giriş portudur

2.GND: GND, güç kaynağının negatif girdisidir

3.OUT1 ~ 5: OUT, sinyal çıkış portu, MCU link I / O portudur.
