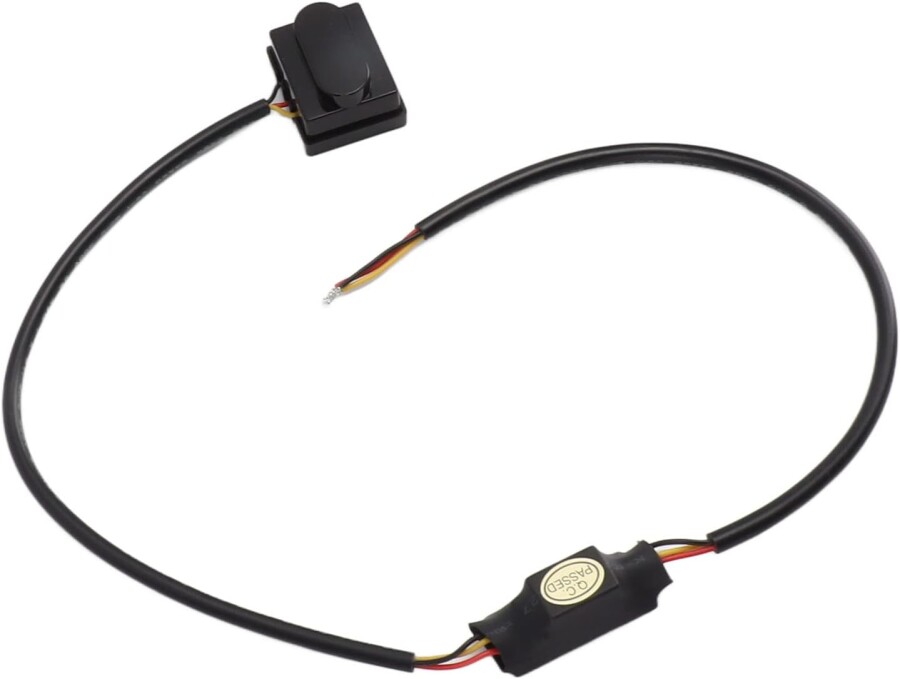

TDL-5001 HTC Kızılötesi Sensör

TDL-5001 (HTC infrared sensor) 150cm'ye kadar algılama yapabilen bir kızılötesi sensördür. Arduino ile birlikte kullanıma uygundur. Ayrıca belirtilen mesafe içerisinde algılama gerektiren projelerde kullanıma uygundur.

Ürünün arka kapağını açarak arka yüzeyde bulunan ayar trimpotuna ulaşabilirsiniz. Bu trimpotu çevirerek en uzak algılama mesafesini kendi kullanımınıza uygun olarak deneysel şekilde ayarlayabilirsiniz. Belirlenen mesafe içerisinde bir cisim algılandığında sinyal ucundan 5V çıkış gelecektir.

Özellikler:

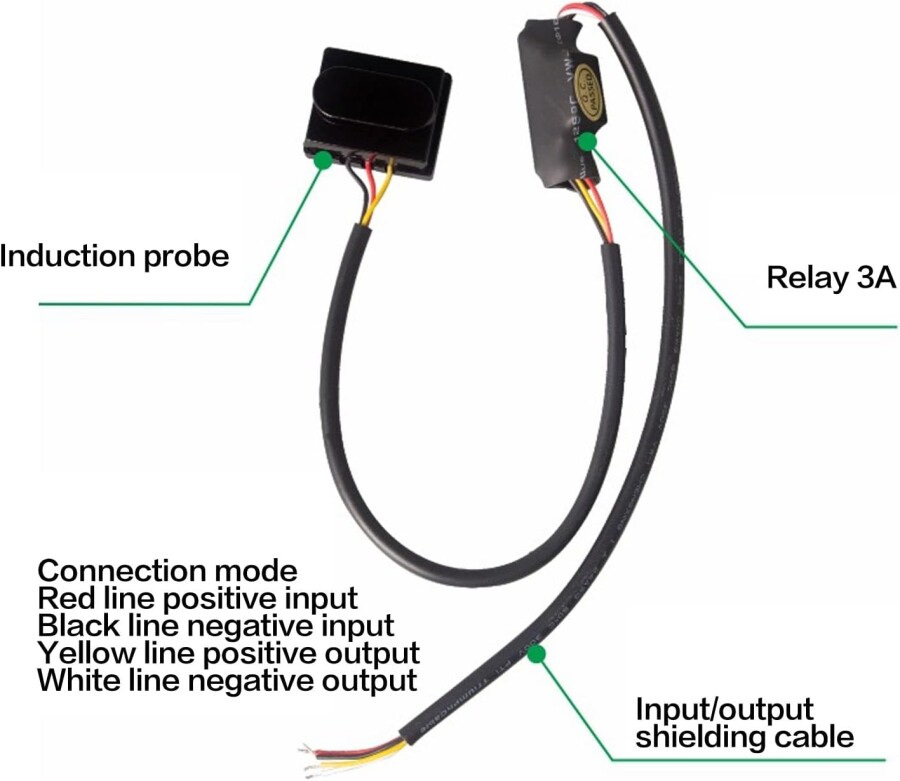

Kırmızı : VCC
Siyah : GND
Sarı : Çıkış VCC
Beyaz: Çıkış GND
Çalışma Voltajı : 5V – 24V DC
Çalışma Sıcaklığı : -20 ila 50°C
Bekleme Akımı : <18mA
Çıkış Akımı : 5mA (Bazı röleleri tetiklemek için transistatör güçlendirme gerekebilir)
Algılama Açısı : 35° Konik Açı
Algılama mesafesi : 1 – 150cm

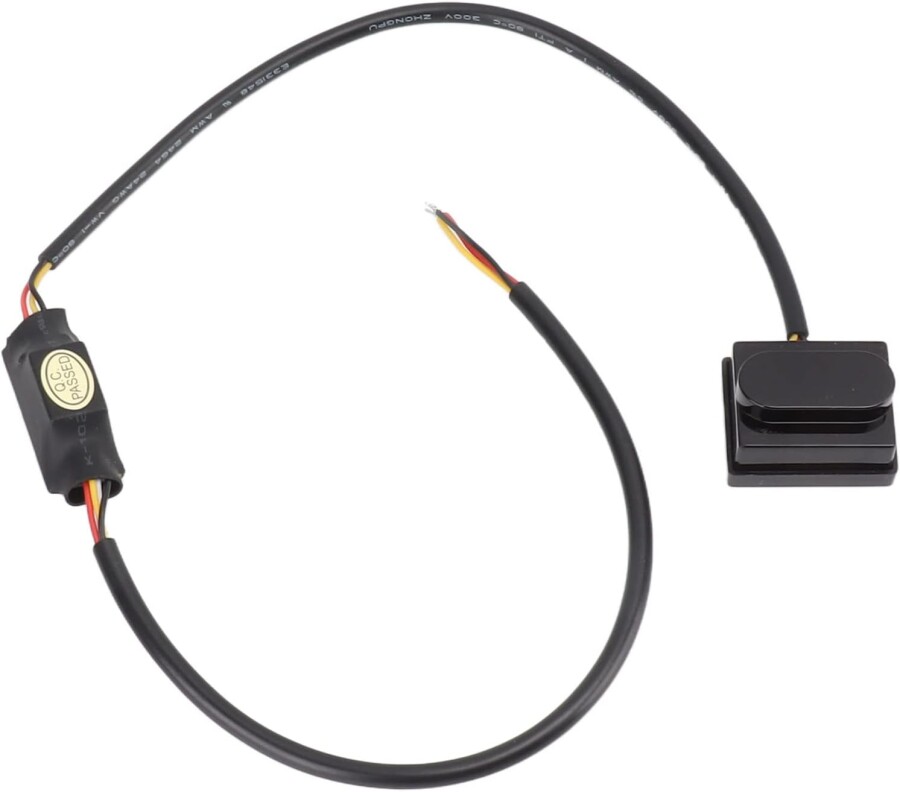

TDL-5001 HTC Kızılötesi Sensör

TDL-5001 HTC Kızılötesi Sensör

Özellikler:

Bağlantı Şeması
