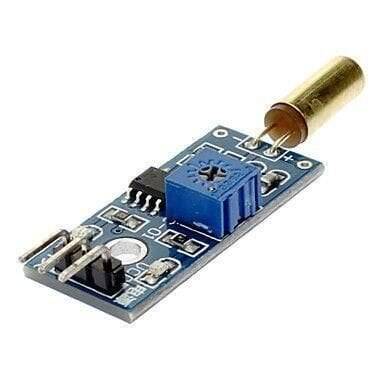

Tilt Sensör Kartı (Eğim Sensörü)

Sensör içinde bulunan bilyenin hareket etmesi ile sensör dijital 5V çıkış verir. Çok hassas olduğu için dikey olarak kullanılması önerilir. Eğim algıladığında bilya yer değiştirir ve böylece DO pini 5V dijital çıkış verir ve modül üzerindeki DO Led’i yanar. Arduino ve birçok mikrodenetleyici ile kolaylıkla kullanılabilir. Üzerinde yalnızca – 4 besleme pinleri ve dijital çıkış veren bir sinyal pini bulunmaktadır. Üzerinde bulunan trimpot ile hassasiyet ayarı yapılabilmektedir.

Tilt Sensörü Bağlantı Şeması
