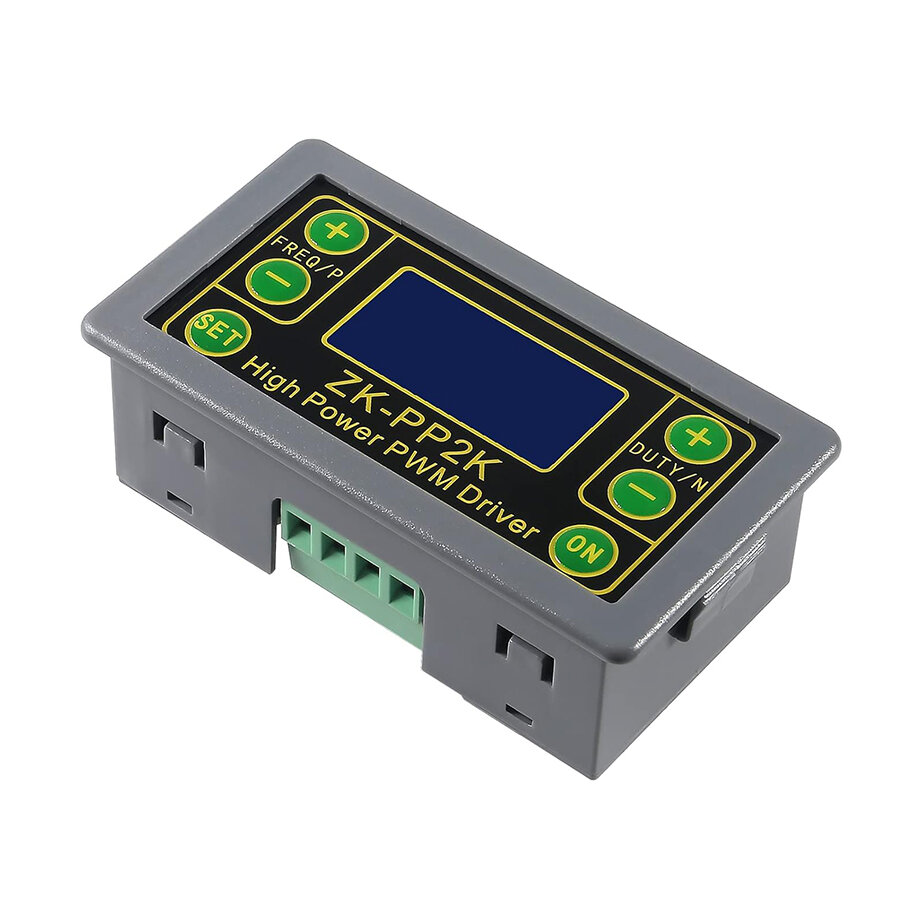

ZK-PP2K 8A PWM Motor Hız Kontrol Cihazı - Sinyal Jeneratörü çeşitli frekanslarda, kare dalga, darbe ve çıkış seviyelerinde elektrik sinyalleri sağlayan bir cihazdır. Test için sinyal kaynağı veya uyarma kaynağı olarak kullanılır. Üretim uygulamaları ve teknolojilerinde yaygın olarak kullanılır. Çift modu destekler: PWM modu ve PULSE modu.
Yüksek akım çıkışını destekler ve doğrudan motora bağlanabilir.

Özellikler

• Çift mod: PWM modu ve PULSE modu
• LCD yüksek çözünürlüklü ekran
• Frekans ayarlama desteği
• Görev döngüsü ayarlama desteği
• Yüksek hassasiyetli algılama
• Kapanma hafızası fonksiyonu desteği
• 1 kanallı sinyal çıkışı
• Ters koruma desteği



Teknik Özellikler

• Model: ZK-PP2K
• Çalışma Voltajı: 3.3-30V DC
• Frekans Aralığı: 1Hz ~ 150KHz
• Frekans Doğruluğu: %2
• Görev Döngüsü Aralığı: %0 - %100
• Çıkış Akımı: 8A (max) (Sürekli Kullanımda 5A üzeri tavsiye edilmemektedir)
• Kare Dalga Sinyal Jeneratörü;
  • Gecikme Zamanı: 0.000s ~ 9999s
  • Puls Genişliği: 0.000s ~ 9999s
• PWM Ayarı;
  • Frekans Hassasiyeti: %2
  • Zaman Hassasiyeti: 1ms
• Çalışma Sıcaklık Aralığı: -20 ~ 85°C

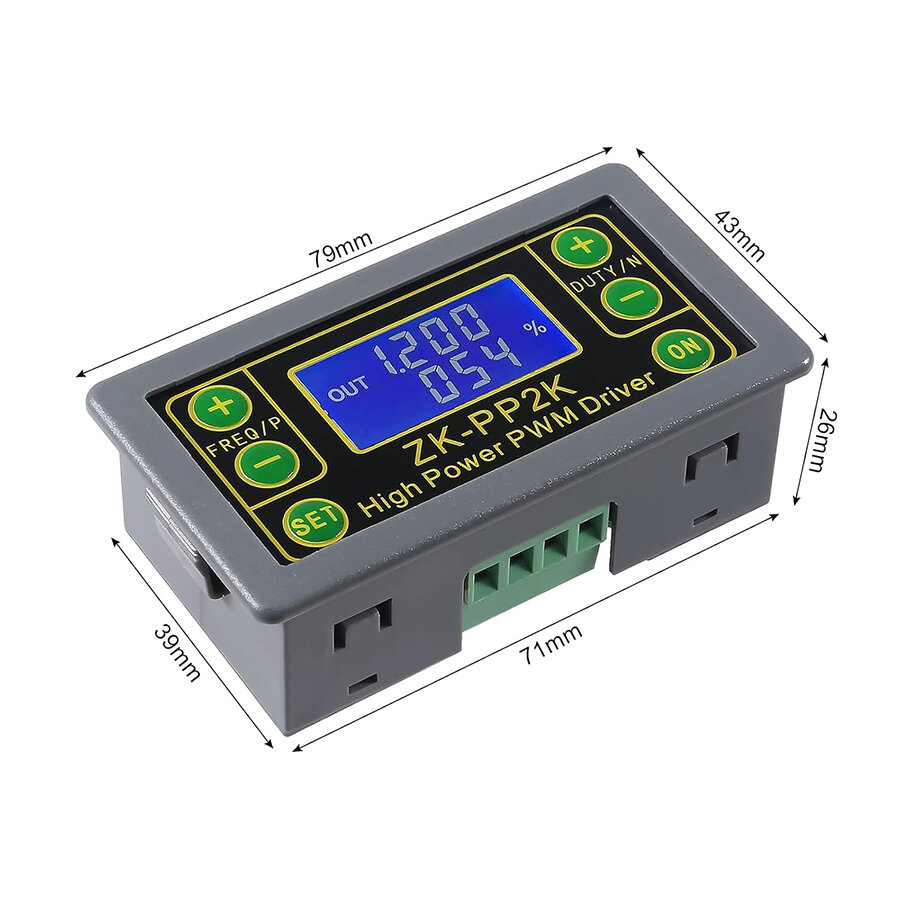

• Boyut: 79x43x26mm

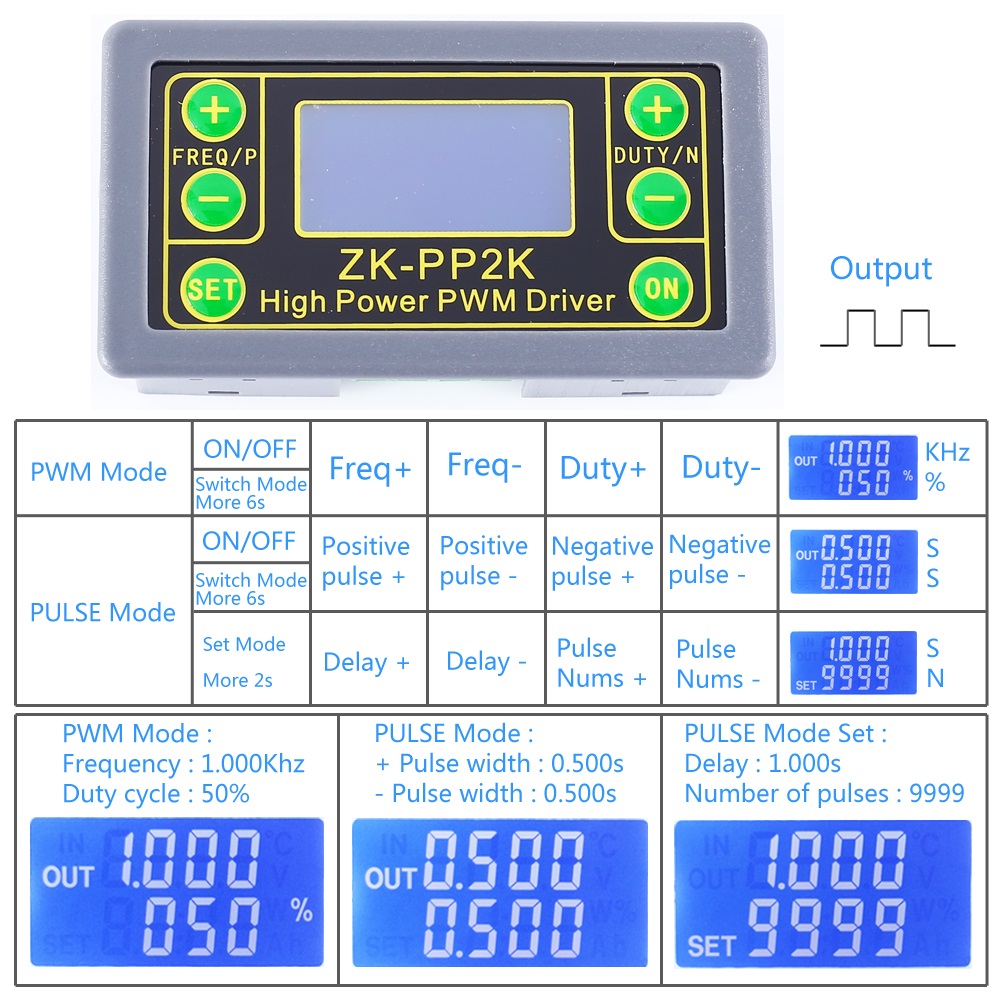

Çalışma Modları

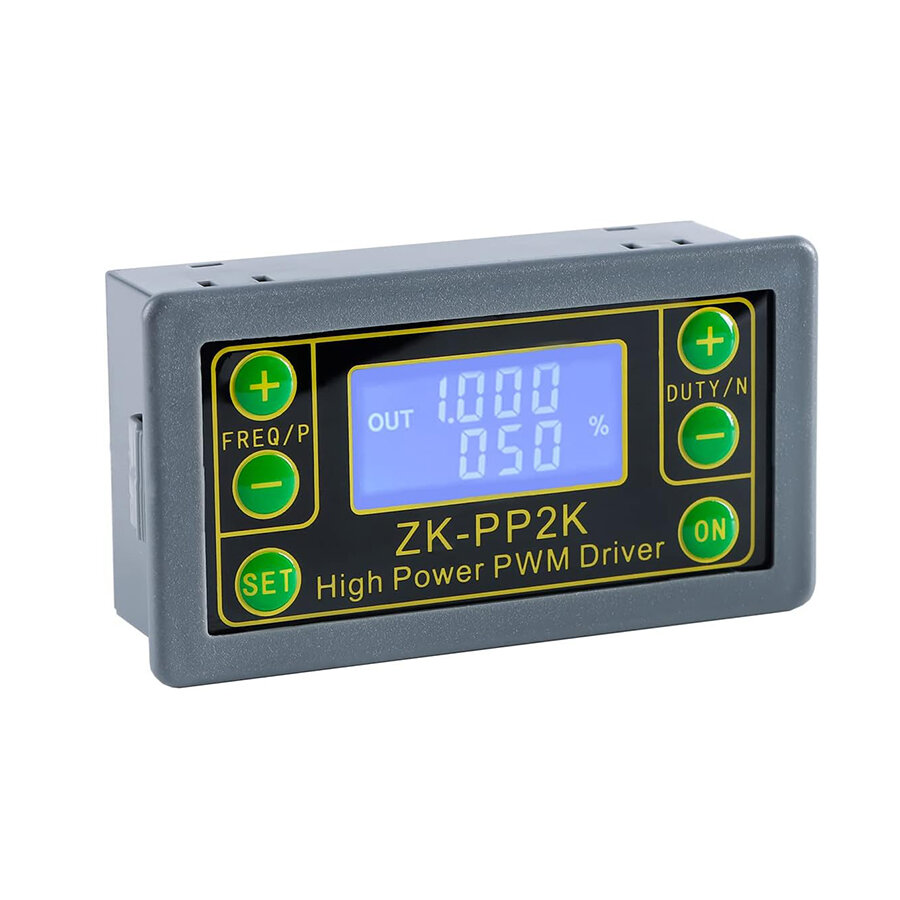

1. PWM Mod: Frekans, Görev Döngüsü

• % görüntülendiğinde PWM modundadır.
• Fabrika varsayılan modu PWM modudur.
• FREQ+ ve FREQ- düğmeleri, çıkış frekansını ayarlamak için kullanılır. Kullanıcı, minimum birimde ayarlanan değere kadar kısa süreli basabilir veya sürekli ayar için basılı tutabilir. Frekans aralığı 1Hz ile 150KHz arasındadır.
• DUTY+ ve DUTY- düğmeleri, frekans için çıkış görev döngüsünü ayarlamak için kullanılır. Kullanıcı, minimum birimde ayarlanan değere kadar kısa süreli basabilir veya sürekli ayar için basılı tutabilir. Görev döngüsü aralığı %0,00 ile %100 arasındadır.
• Çıkışı etkinleştirmek veya devre dışı bırakmak için "ON" düğmesine kısa süreli basın. Sol tarafta "OUT" sembolü görüntülendiğinde çıkış etkin olur. "OUT" sembolü görüntülenmediğinde çıkış devre dışı olur ve modül 0V çıkış verir.
• Varsayılan fabrika frekansı 1KHz ve görev döngüsü %50'dir. 1.7>.Çalışma modunu değiştirin: ‘SET’ butonuna yaklaşık 6 saniye basılı tutun. Daha sonra sağ taraftaki ‘%’ sembolü kaybolursa PULSE moduna girilir.

2. Pulse Mod: Pulse Genişliği, Gecikme, Pulse Sayısı

• % sembolü olmayan PWM modudur.
• P+ ve P- düğmeleri, pozitif darbe genişliği için süreyi ayarlamak için kullanılır. İlk satırda görüntülenir. Ayarlanan zaman aralığı 0,000sn ~ 9999sn'dir.
• N+ ve N- düğmeleri, negatif darbe genişliği için süreyi ayarlamak için kullanılır. İkinci satırda görüntülenir. Ayarlanan zaman aralığı 0,000sn ~ 9999sn'dir.
• Çıkışı etkinleştirmek veya devre dışı bırakmak için "ON" düğmesine kısa basın. Sol tarafta "OUT" sembolü görüntülendiğinde çıkış etkin olur. "OUT" sembolü görüntülenmediğinde çıkış devre dışı olur ve modül 0V çıkış verir.
• Varsayılan fabrika pozitif darbe genişliği 0,5 saniye, negatif darbe genişliği ise 0,5 saniyedir. 2.6>. Darbe sayısını ve gecikme süresini ayarlamak için 'SET' düğmesine 2 saniye boyunca uzun basın. Ekranın sol alt köşesinde 'SET' simgesi görünecektir.
• Not: Bu moda girildiğinde, çıkış devre dışı bırakılacak ve çıkış darbesi silinecektir.
• P+ ve P- düğmeleri gecikme süresini ayarlamak için kullanılır. Ayar aralığı 0,000sn ~ 9999sn'dir.
• N+ ve N- düğmeleri darbe sayısını ayarlamak için kullanılır. Ayar aralığı 1~9999 veya Sonsuz'dur.
• Fabrika varsayılan gecikme süresi 0 saniyedir ve darbe sayısı sonsuzdur ('----' görüntülenir).
• 'SET' düğmesine 2 saniye basarak darbe arayüzüne otomatik olarak geri dönebilirsiniz.
• Ayarlanan gecikme süresinden sonra 'ON' düğmesine kısa basın ve ardından ayarlanan darbe sayısını çıkarmaya başlayın. 2.12>.Pul sayısı gönderilirse, otomatik olarak 0V çıkış verecektir. Çıkış sırasında 'ON' düğmesine basılırsa, çıkış devre dışı kalacak ve puls sayıları silinecektir.
• Modül her açıldığında ve ardından çıkışı durdurduğunda veya yeniden başlatmak için 'ON' düğmesine basıldığında ayarlanan puls sayısı çıkış olarak verilecektir.

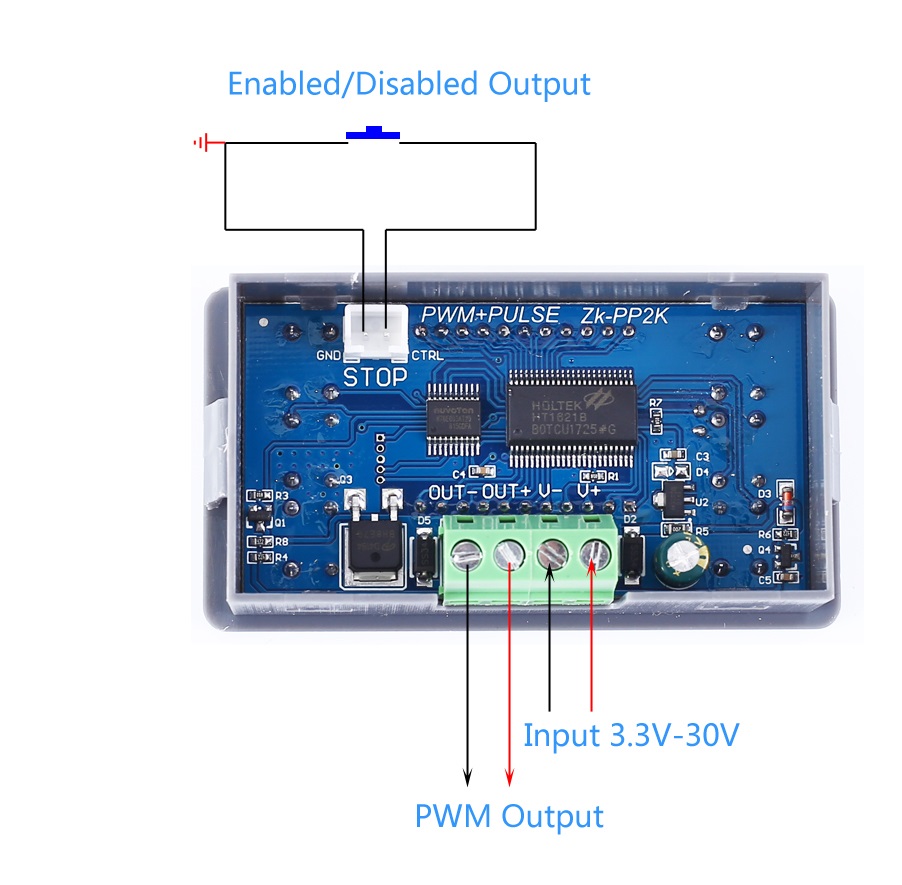

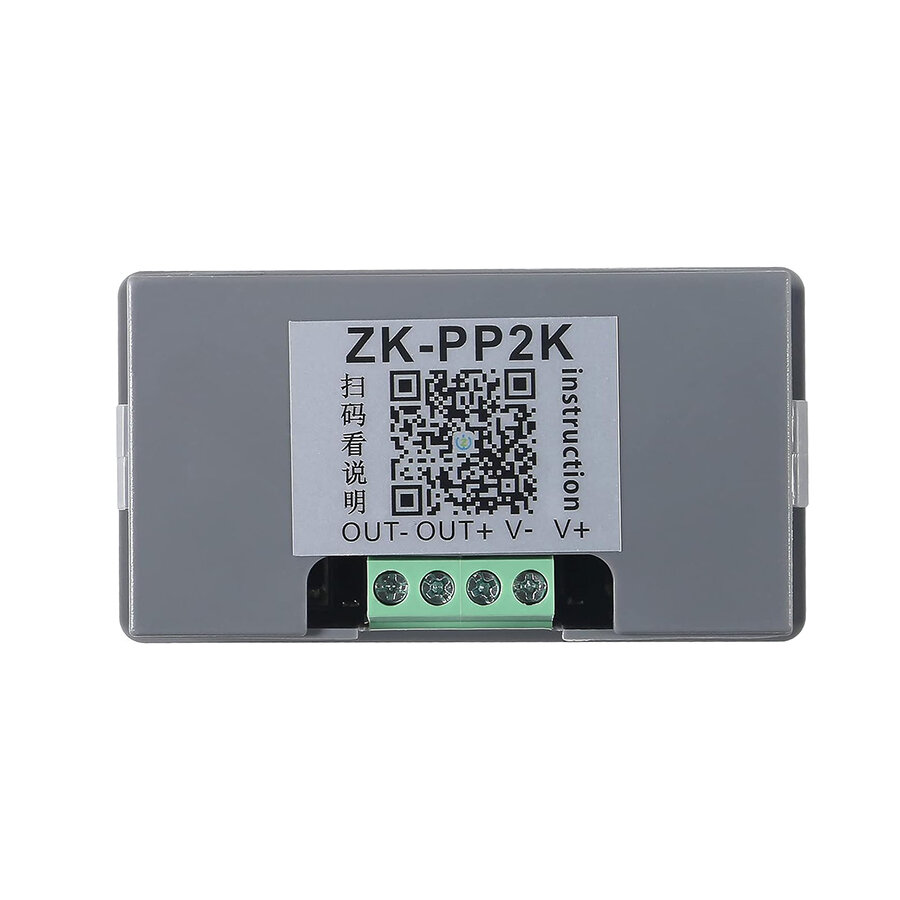

Bağlantı
