ZS-X14 DC 6-36V 20A BLDC 3 Fazlı Fırçasız Motor Sürücü

ZS-X14 DC 6-36V 20A BLDC 3 Fazlı Fırçasız Motor Sürücü

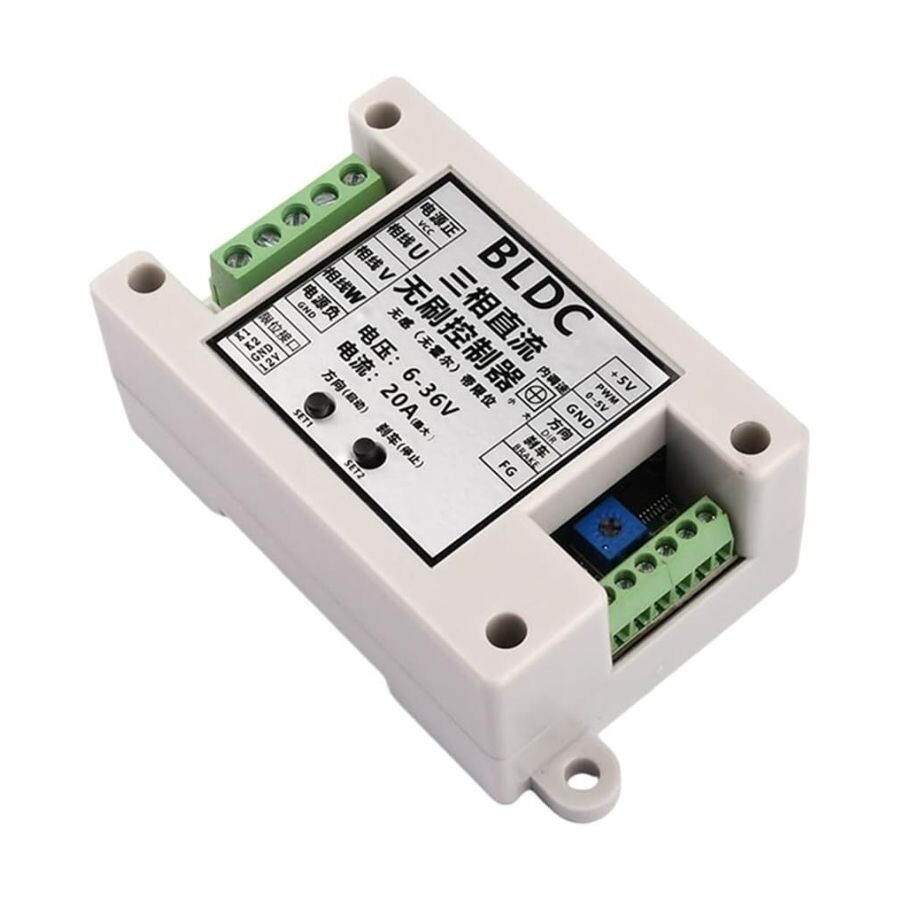

ZS-X14 DC 6-36V 20A BLDC 3 Fazlı Fırçasız Motor Sürücü, BLDC fırçasız DC motorlar için tasarlanmıştır. Kontrolör, dönme hızını ayarlamanıza ve motorun dönüş yönünü değiştirmenize izin verir. 6'dan 36V DC'ye kadar geniş besleme gerilimi aralığı vardır, modülün maksimum çıkış gücü 400W'dır.

Özellikler

• Model: ZS-X14
• Çalışma voltajı: 6-30V (limit 36V)
• Sürücü akımı: 25A ısı dağılımı işlemi ile 18A nominal
• Güç: anma 250W-300W, 400W (lütfen kullanım için marj bırakın)
• Aşırı akım koruması: Evet
• Kilitli rotor koruması: Evet (kilitli rotordan sonra, akım otomatik olarak ve izolasyonda çalışır)
• Aşırı sıcaklık koruması: Evet (aşırı sıcaklık gücü yarı yarıya azalır)
• Maksimum hız: 224000 RPM (2 kutuplu motor), 74000 RPM (6 kutuplu motor), 40000 RPM (12 kutuplu motor), 35000 RPM (14 kutuplu motor)

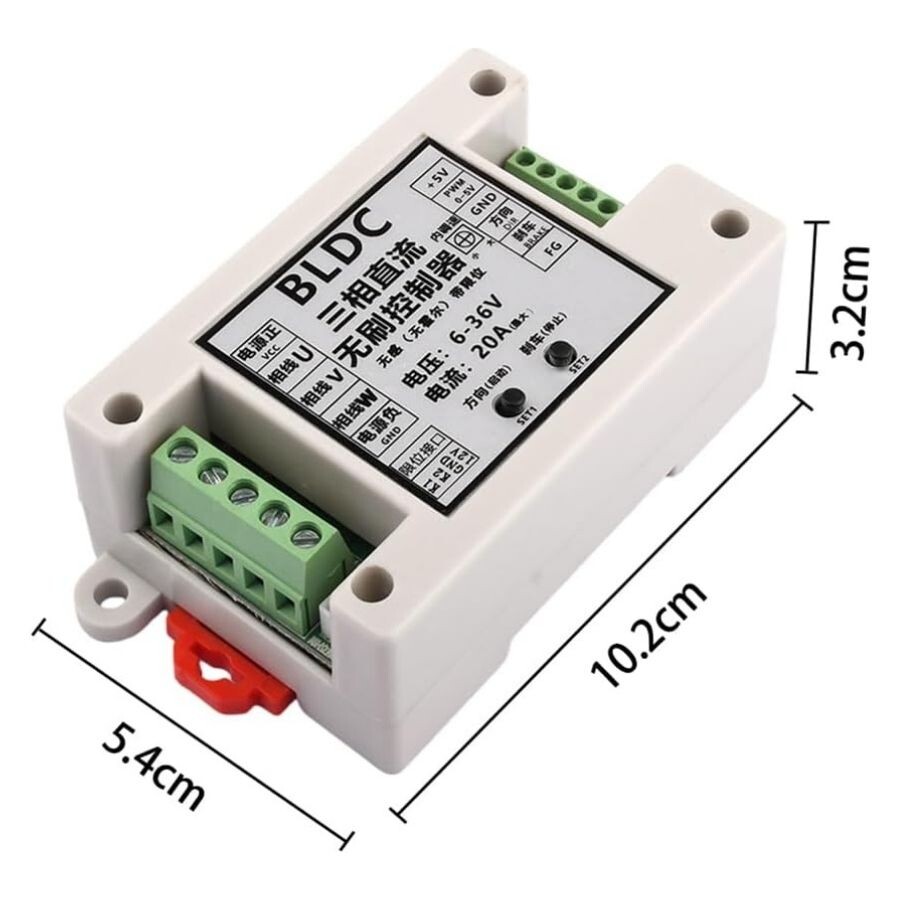

• Boyut: 10.2x5.4x3.2cm

Limit fonksiyonu ile 6 mod çalışma talimatları

1. Standart mod kademesiz hız düzenlemesi: İleri veya geri dönüş için SET1'e basın ve bırakın, frenleme için SET2'ye basın ve sınır konumunda durun
2. Otomatik mod kademesiz hız düzenlemesi: SET2'yi başlatmak için SET1 tuşuna basın, bir sınırla karşılaştığınızda durun ve otomatik ileri geri tekrarlanan işlemi elde etmek için sınır anahtarını kullanın
3. Yavaşlama modu, kademesiz hız düzenlemesi, SET1 tuşuna basın, ileri dönüş, durdurmayı bırakın, SET2 tuşuna basın, geri dönüş, durdurmayı bırakın, sınır durdurma
4. Tek gidiş-dönüş modu kademesiz hız düzenlemesi. SET2'yi başlatmak ve durdurmak için SET1 tuşuna basın. Sınır durdurma ile karşılaşıldığında, sınır anahtarı aracılığıyla otomatik gidiş-dönüş işlemi elde edilir
5. Tek tetik modu kademesiz hız düzenlemesi. SET2'yi başlatmak için SET1 tuşuna basın. Sınır anahtarı ile karşılaştığınızda durun. İleri dönüşü başlatmak için SET1 tuşuna basın. İleri dönüş sınır anahtarı K1 ile karşılaştığınızda durun. Geri dönüşü başlatmak için SET1 tuşuna tekrar basın. Ters dönüş limit anahtarı K2 ile karşılaşıldığında durdurma
6. Standart mod seviyesi tetiklemeli kademesiz hız düzenlemesi İleri dönüş için SET1'e bir kez basın, geri dönüş için SET2'ye bir kez basın, frenleme için SET2'ye bir kez basın ve limit konumunda durmak için frenleme yapmamak için bir kez basın
7. Motor güç açıkken durmuş durumdayken, motor ters tampon durdurma sırasında fren fonksiyonunu açmak veya kapatmak için LED yanıp sönerken SET1 ve SET2'ye basılabilir

6 modlu anahtarlamaya girme talimatları

6 modlu anahtarlama LED yanıp sönme tanımı: bir kez yavaş yanıp sönme, standart mod, iki kez yavaş yanıp sönme, otomatik mod, üç kez yavaş yanıp sönme, jog modu, dört kez yavaş yanıp sönme, tek gidiş-dönüş modu, beş kez yavaş yanıp sönme, tek tetik modu, altı kez yavaş yanıp sönme, standart mod, düşük seviye tetik. Aşağıda 6 modu değiştirme talimatları verilmiştir:

Öncelikle, SET1 ve SET2 tuşlarına aynı anda basın ve basılı tutun ve ardından gücü açın. Bu sırada, LED yanıp söner ve kapanır, modun mod değiştirme durumuna girdiğini gösterir. LED, şu anda hangi modun seçili olduğunu belirtmek için birkaç kez yanıp söner (fabrikadaki varsayılan standart mod). Ardından, SET2 tuşuna kısa bir süre basın ve basılı tutun, LED tanıma göre birkaç kez yanıp söner ve kapanır. Mevcut moda geçmek istiyorsanız, Bu noktada, SET2 düğmesine basılı tutmak LED'i kapalıdan açık konuma getirecek, şu anda seçili modu kaydedecek ve mod anahtarından otomatik olarak çıkacaktır.

Üç hız kontrol sinyalini değiştirme talimatları

Üç tip hız düzenleme sinyali değiştirme LED yanıp sönme tanımı: hızlı yanıp sönme, bir simülasyon değeri 1-4,2 V (Hall kolu için gereklidir), giriş hızlı yanıp sönme, iki PWM girişi, hızlı yanıp sönme, üç simülasyon değeri 0-5 V girişi. Aşağıda üç tip hız düzenleme sinyalini değiştirme talimatları verilmiştir:
Önce SET2 tuşuna basın ve basılı tutun ve ardından tekrar açın. Bu sırada LED yanıp söner ve söner, hız kontrol sinyali giriş değiştirme durumuna girildiğini gösterir. LED, geçerli olarak seçili giriş yöntemini (varsayılan analog çıkış 0-5 V girişi) belirtmek için birkaç kez yanıp söner ve ardından SET2 tuşuna kısa bir süre basın. LED, geçerli olarak seçili giriş yöntemini belirtmek için birkaç kez yanıp söner ve söner. Geçerli giriş yöntemini seçmek için SET2 tuşuna tekrar basın ve basılı tutun, LED kapalıdan kalıcı olarak açık konuma geçer, geçerli olarak seçili giriş yöntemini kaydeder ve hız kontrol sinyali anahtarından otomatik olarak çıkar.

Harici sinyal girişi için özel talimatlar

1. 0-5V giriş modu: 0-5V giriş moduna geçmek için tuşa basın, kablolama terminalinden gelen sinyali 0-5V analog miktarına girin, hız düzenlemesinin 5V'u geçmemesini kontrol edin, bu modu fabrika varsayılanında sürün (kartın minimuma ayarlanmış kendi Potansiyometresi vardır, unutmayın) ve zayıf akım sinyali doğrudan MCU ana kontrolüne girilir ve yüksek voltajla temas edemez ve temas edemez
2. 1-4.2V giriş modu
3. PWM giriş modu: PWM giriş moduna geçmek için tuşa basın ve sinyal, 3-5V hız düzenleme genliğini, 1K-10K frekansını kontrol etmek için kablolama terminalinden girilir, bu en iyisidir (karttaki Potansiyometre minimuma ayarlanmıştır). Zayıf akım sinyali doğrudan MCU ana kontrolüne girilir ve yüksek akıma dokunulamaz veya temas edilemez
4. İleri ve geri frenleme fonksiyonunun harici arayüzü optik bağlantı izolasyonuna sahiptir ve düşük seviyeli sinyaller sağlamak için harici bir anahtar veya MCU tarafından kontrol edilebilir

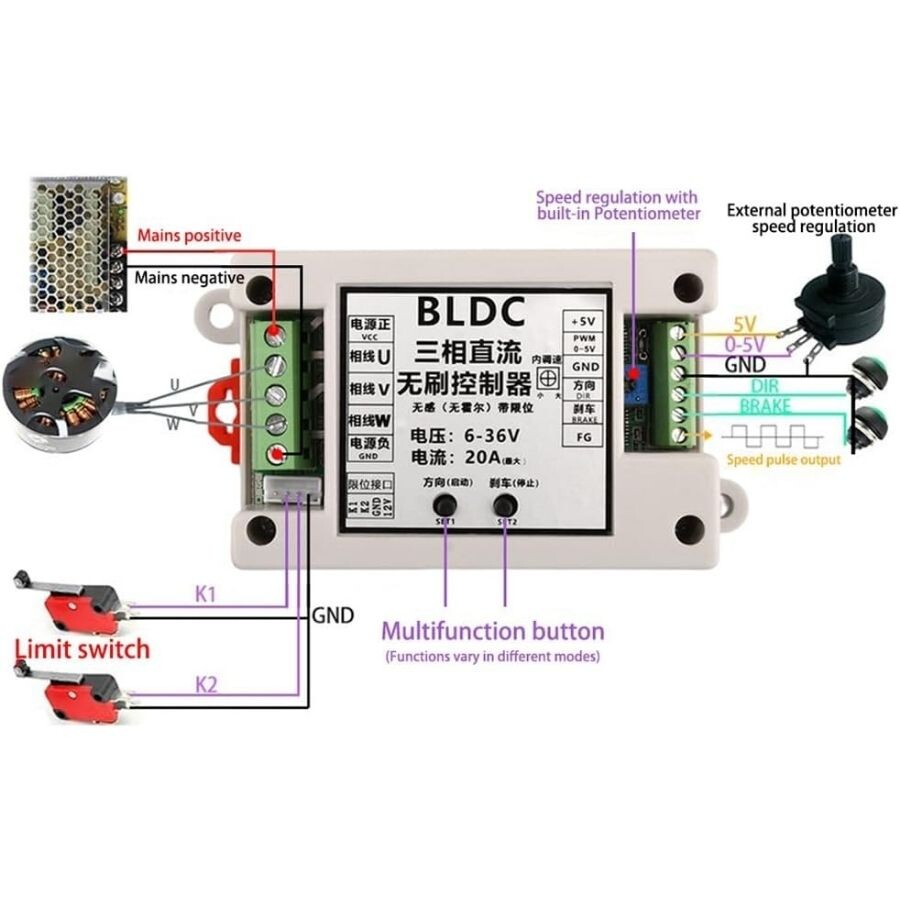

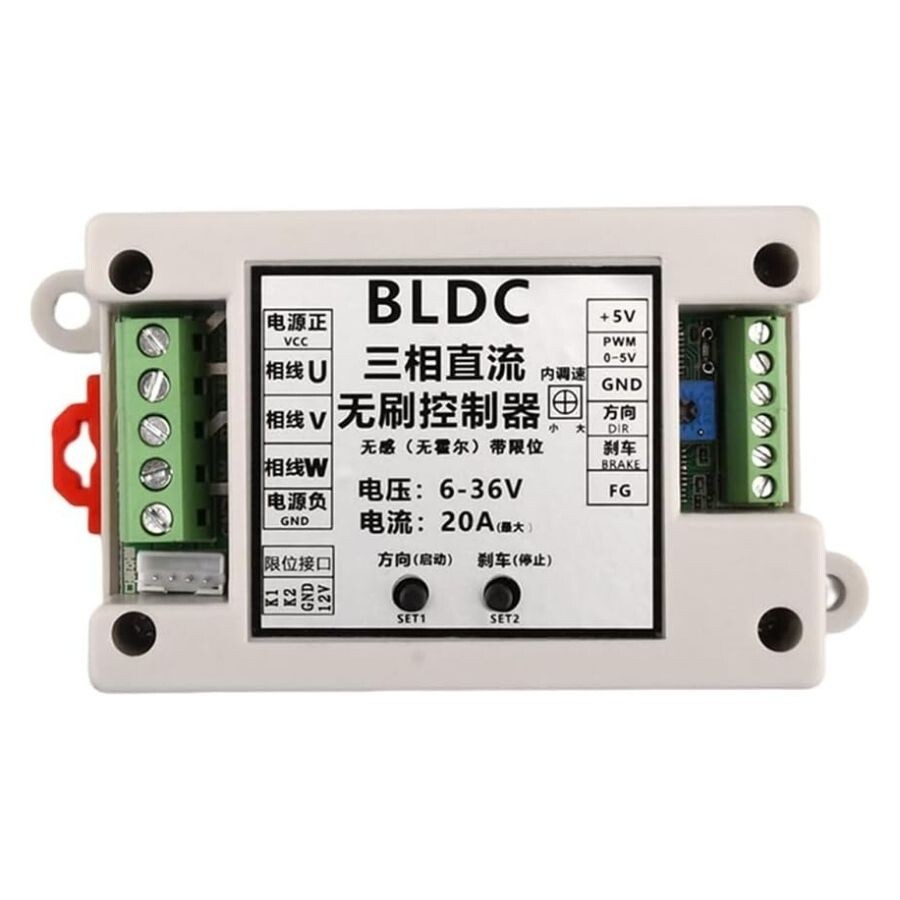

Arayüz Açıklaması

1. Fırçasız motora bağlı U V W 3 fazlı DC çıkışı
2. 5V GND anakart 5V ile gelir (100MA içinde harici çıkış akımı)
3. VCC GND sürücü ana güç kaynağı (harici DC güç kaynağı)
4. FG hız darbe sinyali çıkışı (mağazamızda eşleşen Takometre satışta)
5. DIR ileri ve geri kontrolü düşük seviyelerde etkilidir (harici olarak değiştirilebilir)
6. BRAKE fren kontrolü aktif fren düşük seviye etkili (harici olarak değiştirilebilir)
7. 0-5V 1-4.2V PWM hız düzenleme kontrol sinyali üç giriş terminali (kart hız düzenlemesi için bir Potansiyometre ile donatılmıştır ve 0-5V analog PWM görev oranı sinyali de hız düzenlemesi için harici olarak bağlanabilir)
