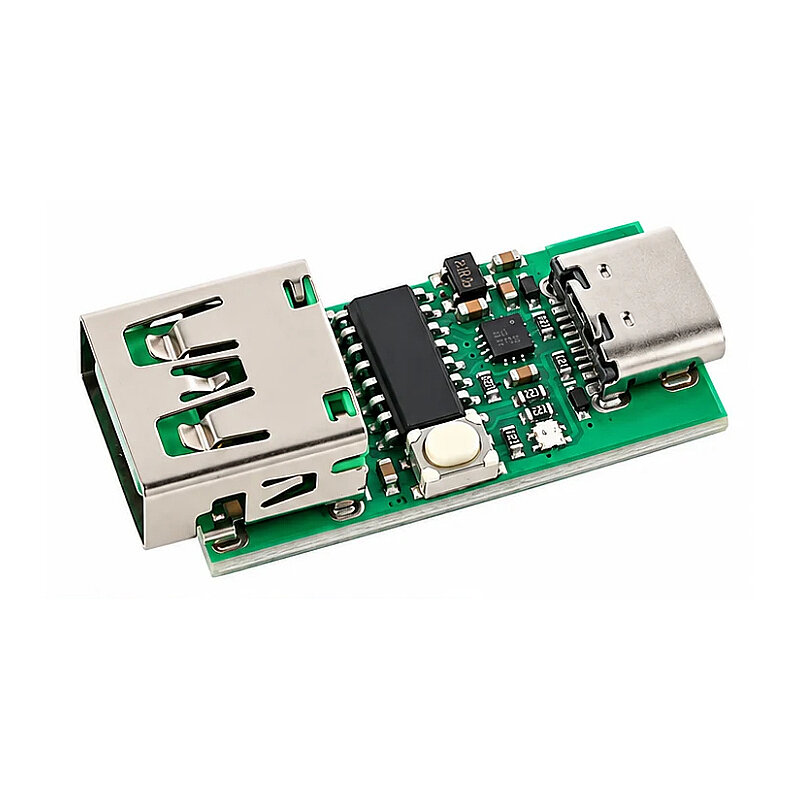

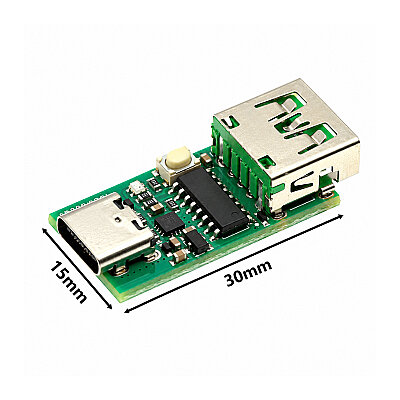

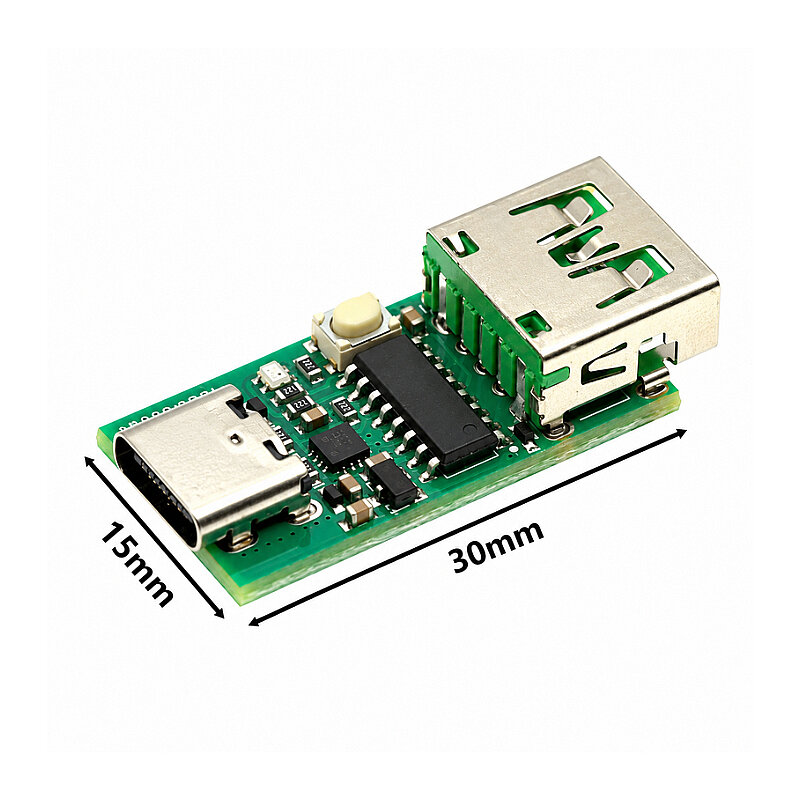

ZY12PDN Type-C PD2.0 PD3.0 9V 12V 15V 20V Hızlı Şarj Trigger Modülü - USB Çıkışlı, USB Type-C Power Delivery destekli adaptör ve powerbanklerden farklı DC gerilim seviyelerinin alınmasını sağlayan kompakt bir USB-C PD tetikleme modülüdür.

Modül, uyumlu USB-C PD güç kaynağı ile haberleşerek kaynağın desteklediği güç profillerini algılar. Kart üzerindeki kontrol butonu kullanılarak 5V, 9V, 12V, 15V ve 20V PD profilleri arasında geçiş yapılabilir. Entegre RGB LED ise seçilen çalışma geriliminin görsel olarak takip edilmesini sağlar.

Güç verildikten sonra ZY12PDS varsayılan olarak PD moduna geçer ve renkli ışıklar sabit kırmızı yanarak varsayılan 5V değerinin uygulandığını gösterir. Adaptör daha yüksek voltajları destekliyorsa, çıkış voltajını değiştirmek için dokunmatik düğmeye basabilirsiniz.

Adaptör PD modunu desteklemiyorsa, bağlantı zaman aşımı hatası oluşursa veya adaptör yanıt vermezse, renkli ışıklar kırmızı renkte yanıp söner.

Mod Ayarı

Cihaz açıldığında renkli ışıklar bir kez yanıp söner; ışığın rengi mevcut çalışma modunu belirtir. Ayar moduna girmek için düğmeye basılı tutarken cihazı açın; renkli ışıklar hızlıca yanıp söndüğünde düğmeyi bırakın. Bu modda, ışık rengini değiştirmek için düğmeye kısa basın, ışığı kapatma ayarını kaydetmek için ise uzun basın.
Renkli ışık renkleri ve bunlara karşılık gelen işlevler:
Kırmızı: Voltaj değiştirme modu,
Sarı: 8-10V aralığına ayarlama,
Yeşil: 11-13V aralığına ayarlama,
Yeşil: 14-16V aralığına ayarlama,
Mavi: 18-20V aralığına ayarlama,
Mor: En yüksek voltaj değerine ayarlama,
Beyaz: Desteklenen tüm voltaj değerleri arasında döngüsel geçiş (tarama).
En yüksek voltaj değerini seçme mantığı: Eğer 5V, 9V, 20V, 20V ve 15V değerleri sunuluyorsa (broadcast), sistem 20V değerini seçer. Sunulan değerler arasından en yüksek olanı uygulanır; aynı en yüksek değerden birden fazla varsa, sonuncusu dikkate alınır. Sabit voltaj aralığı mantığı: Örneğin 14-16V aralığını ayarladığınızı ve 5V, 14V, 16V, 15V, 12V değerlerinin sunulduğunu varsayalım; bu durumda sistem 15V değerini seçer; yani sunulan değerler arasından ilgili aralıktaki son voltaj değeri uygulanır.

Özellikler

• Besleme Gerilimi: 3-20V
• Akım: 0-5A
• Desteklenen Protokoller: USB PD 2.0 / PD 3.0
• Giriş Konnektörü: USB Type-C dişi
• Çıkış Tipi: USB-A

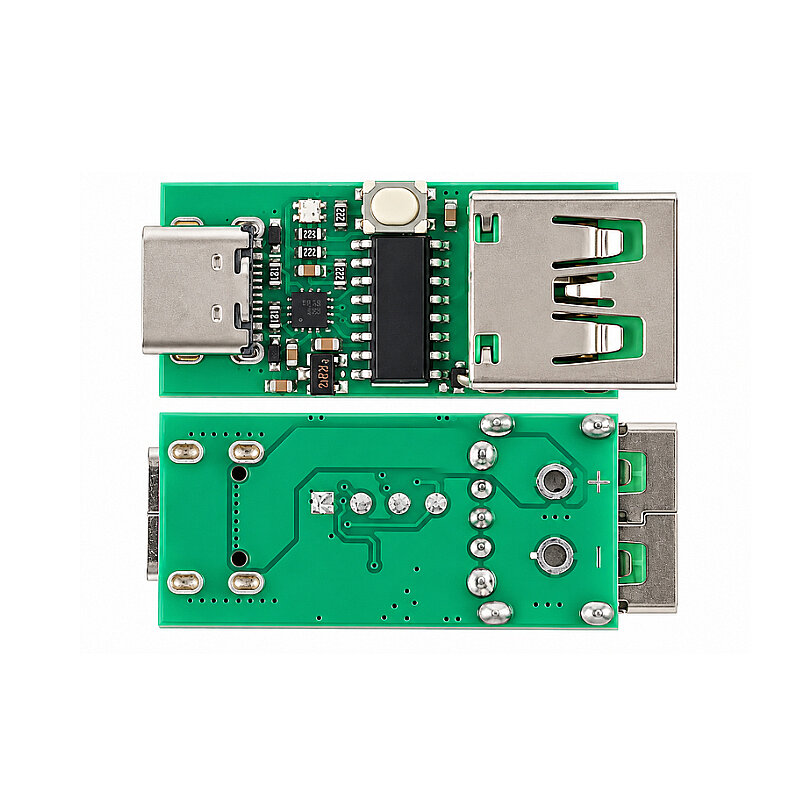

• Çıkış Bağlantısı: Pozitif (+) ve negatif (-) DC çıkış
• Seçilebilir Gerilimler: 5V / 9V / 12V / 15V / 20V DC
• Gerilim Seçimi: Kart üzerindeki buton ile
• Gerilim Göstergesi: Çok renkli RGB LED
• Maksimum Çıkış Akımı: 5A'a kadar
• Maksimum Güç: 100W'a kadar
