10.1" 1280×800 HMI All-in-one Dokunmatik Ekran Geliştirme Kartı - Raspberry Pi Compute M - Raspberry Pi Compute Module 5 Uyumlu, Raspberry Pi Compute Module 5 tabanlı endüstriyel kontrol, otomasyon ve gömülü sistem projeleri için geliştirilmiş komple bir HMI platformudur. 10.1 inç IPS ekran, kapasitif çoklu dokunmatik panel, 5MP ön kamera, endüstriyel haberleşme arayüzleri, NVMe ve 4G/5G genişleme seçenekleri ile tek gövdede kapsamlı bir kontrol terminali oluşturulmasını sağlar.

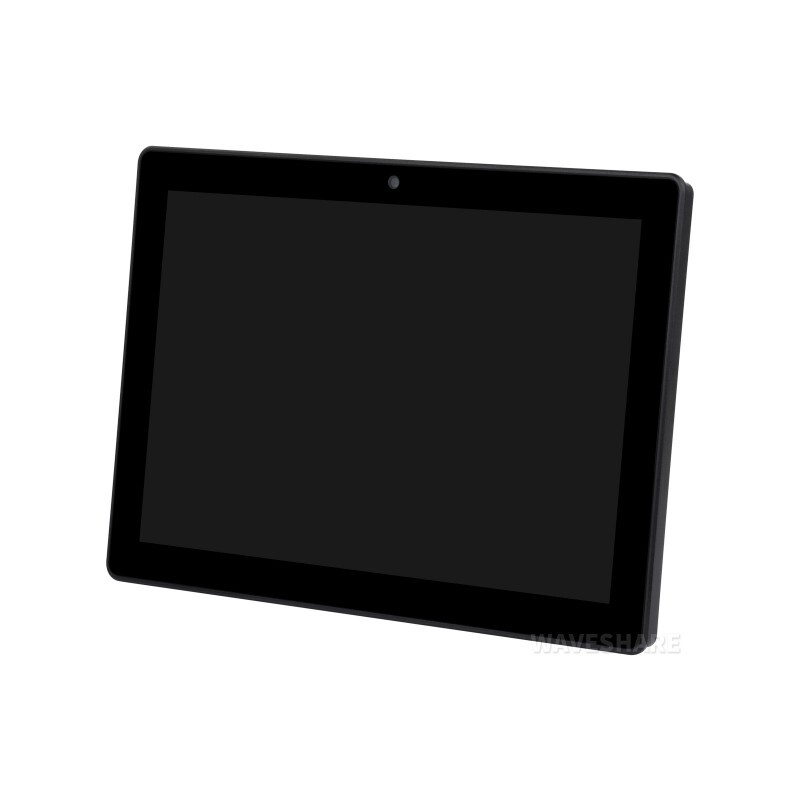

Ekranın doğal çözünürlüğü 800 × 1280 piksel, görüş açısı ise 178°'dir. Panel IPS teknolojisine sahiptir ve ön tarafta optik bonding yöntemiyle birleştirilmiş temperli cam kapasitif dokunmatik panel bulunur. Donanım 10 noktaya kadar çoklu dokunmayı destekler; gerçek eşzamanlı dokunma sayısı kullanılan işletim sistemine bağlı olabilir.

Ekran ile CM5 arasındaki görüntü bağlantısı MIPI DSI üzerinden gerçekleştirilir. Üzerindeki standart HDMI port ise dahili ekranın girişi değildir; CM5 sisteminden harici monitöre 4K görüntü çıkışı almak için kullanılır. Ön panelde 5 megapiksel OV5647 kamera bulunur. Kamera CSI üzerinden CM5'e bağlanır ve görüntü alma, video, kullanıcı arayüzü, görüntülü haberleşme ve uygun yazılımla görüntü işleme uygulamalarında değerlendirilebilir.

Wiki Sayfası

Özellikler

• SKU: 35725
• DC Güç Girişi: 7–36V DC
• Uyumlu Ana Modül: Raspberry Pi Compute Module 5
• Ekran Boyutu: 10.1 inç
• Ekran Teknolojisi: IPS
• Doğal Çözünürlük: 800 × 1280
• Görüş Açısı: 178°
• Dokunmatik Teknolojisi: Kapasitif
• Çoklu Dokunma: 10 noktaya kadar
• Ön Panel: Temperli cam
• Ekran Arayüzü: MIPI DSI
• Arka Işık Parlaklığı: Yazılım üzerinden ayarlanabilir
• Ön Kamera: 5MP
• Kamera Sensörü: OV5647
• Kamera Arayüzü: MIPI CSI

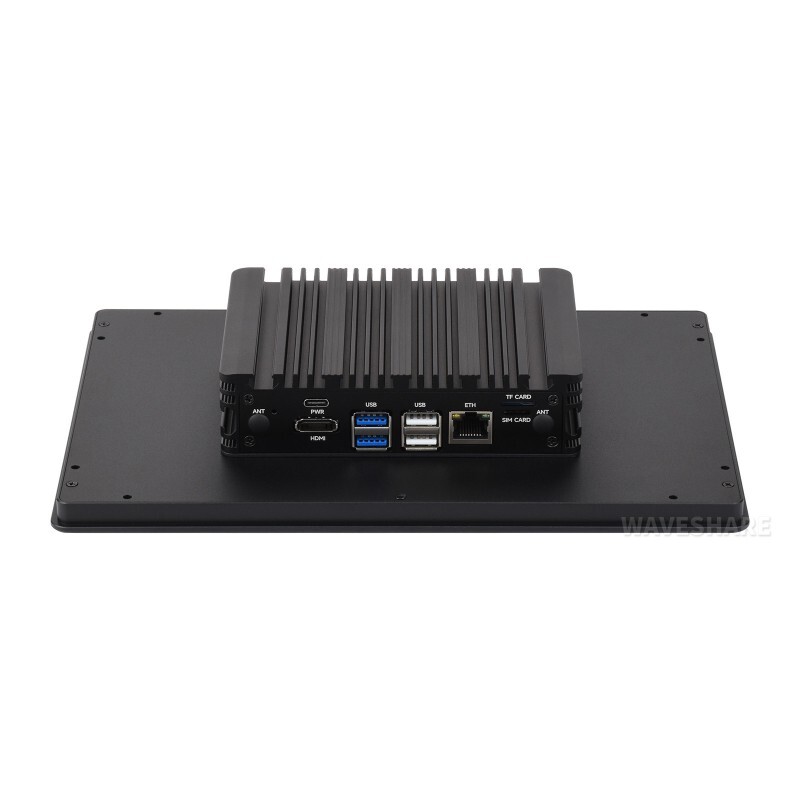

• HDMI: 1 adet, harici ekran için 4K çıkış desteği
• USB 2.0: 2 adet
• USB 3.2 Gen1: 2 adet
• USB 3.2 Gen1 Hızı: 5Gbps'ye kadar
• Ethernet: 10/100/1000Mbps Gigabit RJ45
• Type-C: Güç / USB OTG / eMMC imaj yazma
• TF / microSD Yuvası: Var; eMMC bulunmayan CM5 modellerinde sistem depolaması için
• M.2 M-Key: NVMe SSD / PCIe tabanlı uyumlu genişleme
• M.2 B-Key: 4G/5G haberleşme modülü
• Nano SIM Yuvası: Var
• Harici Anten Montajı: Var

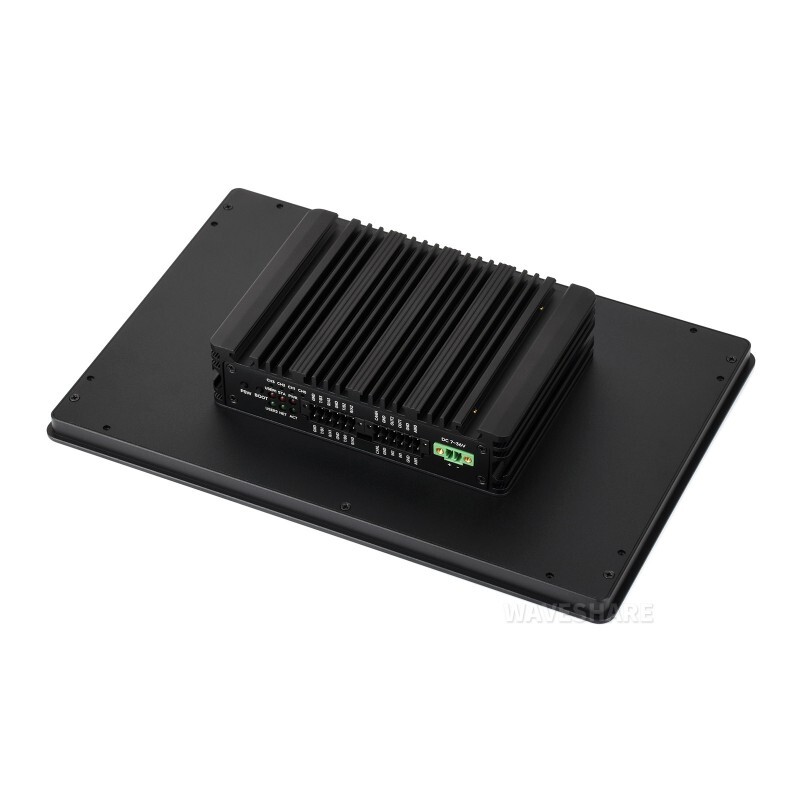

• RS485: 4 adet izole, A versiyonu
• RS232: A versiyonunda yok
• CAN Bus: 1 adet izole
• Maksimum CAN Hızı: 1Mbps
• Dijital Giriş: 2 adet izole
• Dijital Giriş Maksimum Gerilimi: 36V
• Dijital Çıkış: 2 adet izole open-drain
• Dijital Çıkış Maksimum Akımı: 500mA
• Dijital Çıkış Maksimum Cut-Off Gerilimi: 150V
• Analog Giriş: 2 kanal ADC
• ADC Entegresi: SGM58031XMS10G
• 4–20mA Ölçüm: Donanım komponent modifikasyonuyla desteklenebilir
• Kontrollü Buzzer: Var
• EEPROM: CAT24C32
• Güvenlik / Encryption Entegresi: ATSHA204
• RTC Fonksiyonları: RTC pili bağlandığında desteklenir
• Power-Loss Protection: Süperkapasitörlü

Paket İçeriği

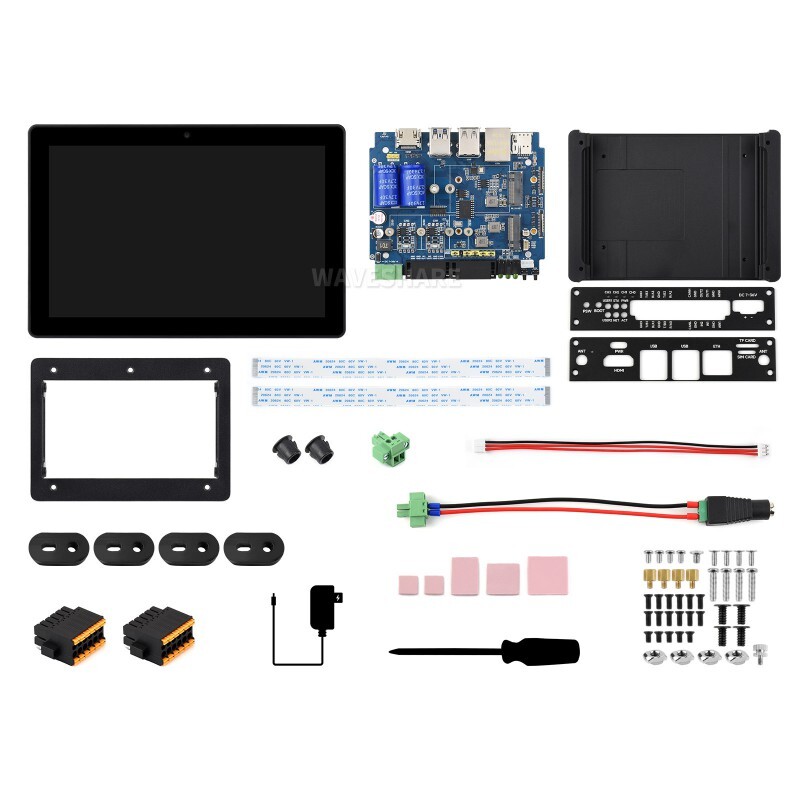

• 10,1 inç DSI LCD (D) optik yapıştırmalı ekran x1
• CM5-IPC-BASE-B anakart x1
• CM5-HMI-10.1A metal kasa x1
• CM5-IPC-BASE-B metal braket x1
• 22-pin 0,5 mm hatveli FFC kablo (2 adet) 170 mm x1
• Anten için kauçuk tıpa 6 mm x2
• 2-pin 3,5 mm hatveli vidalı terminal x1
• PH2.0 3-pin kablo 15 cm x1
• Güç adaptörü kablosu 15 cm x1
• PI5-HMI-080C montaj klipsi (4 adet) x1
• 6-pin 3,5 mm hatveli çift katmanlı terminal bloğu (2 adet) x1
• 12V 4A güç kaynağı x1
• Pembe termal bantlar x1
• Tornavida x1
• Vida paketi x1
