ESP32-S3 2.06 inç AMOLED Dokunmatik Saat Geliştirme Ekranı

ESP32-S3 2.06 inç AMOLED Dokunmatik Saat Geliştirme Ekranı

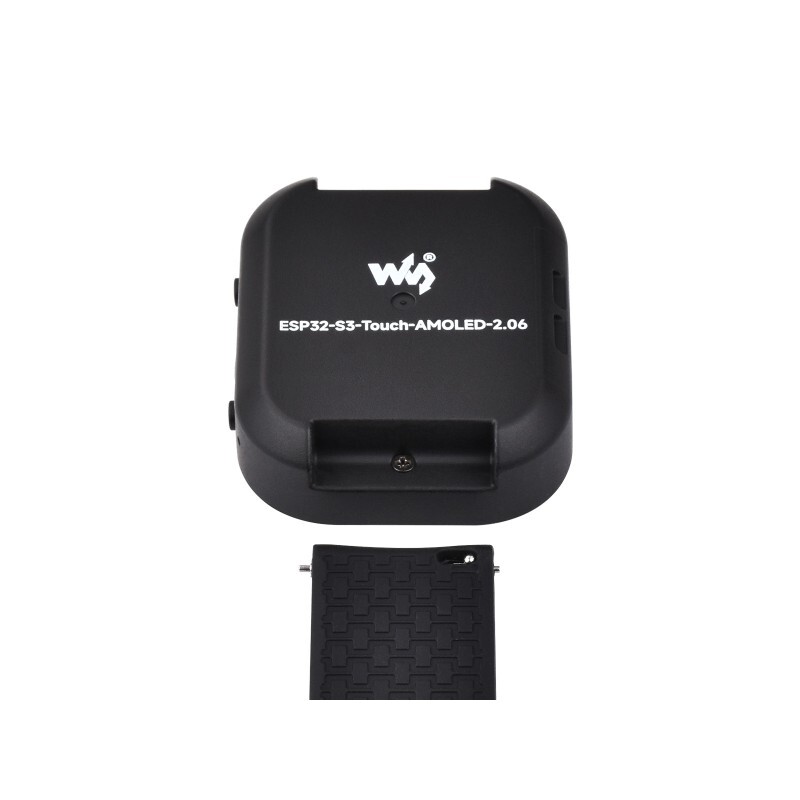

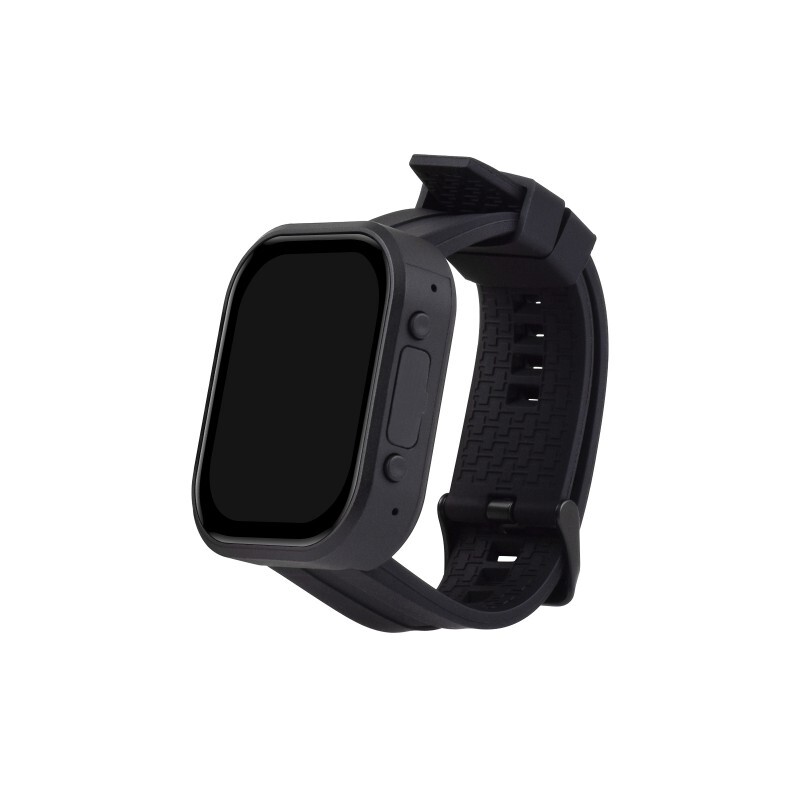

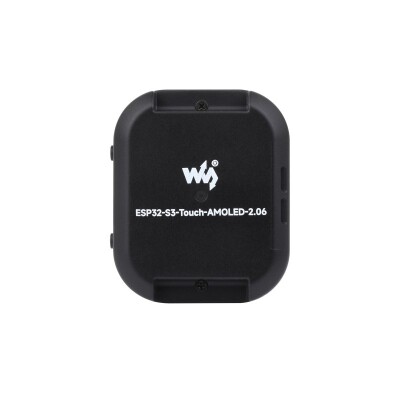

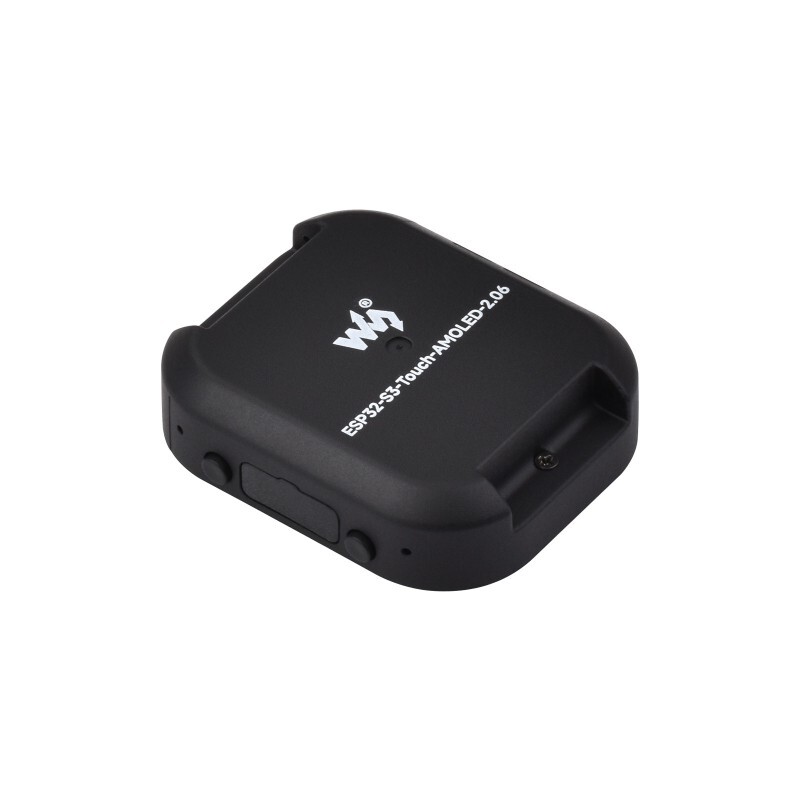

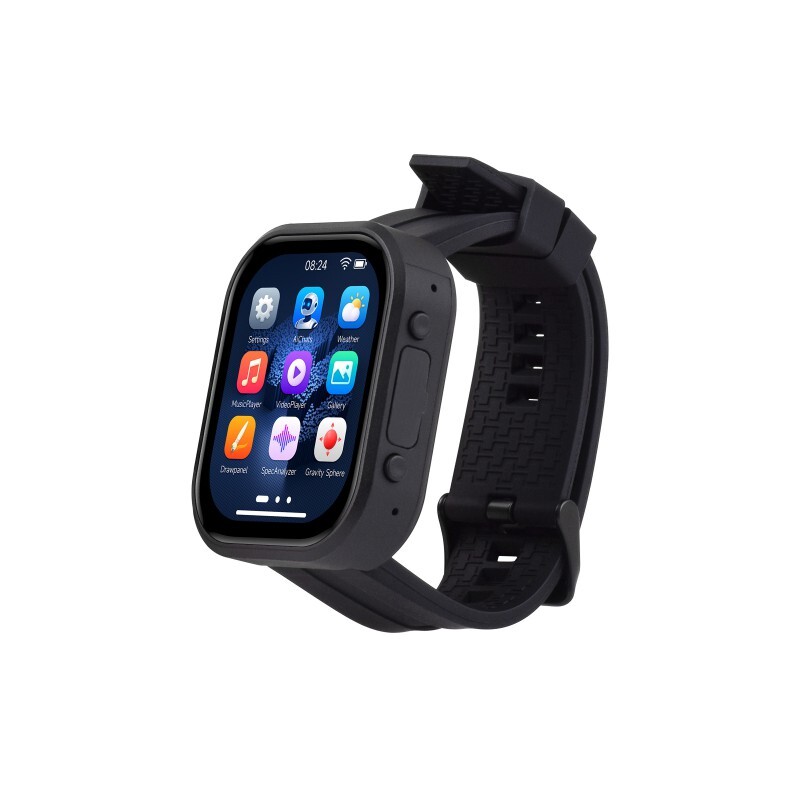

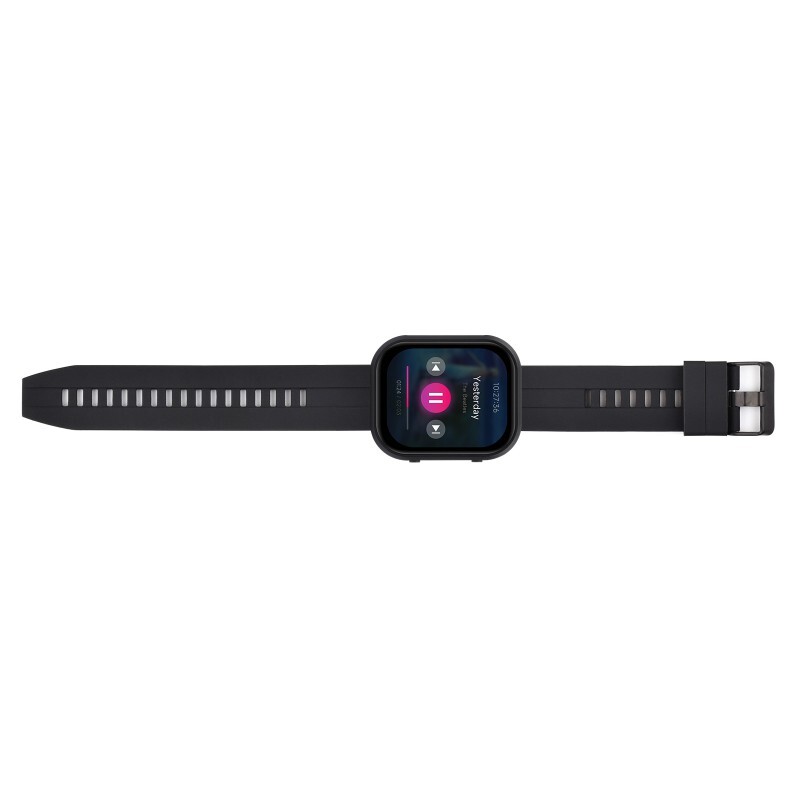

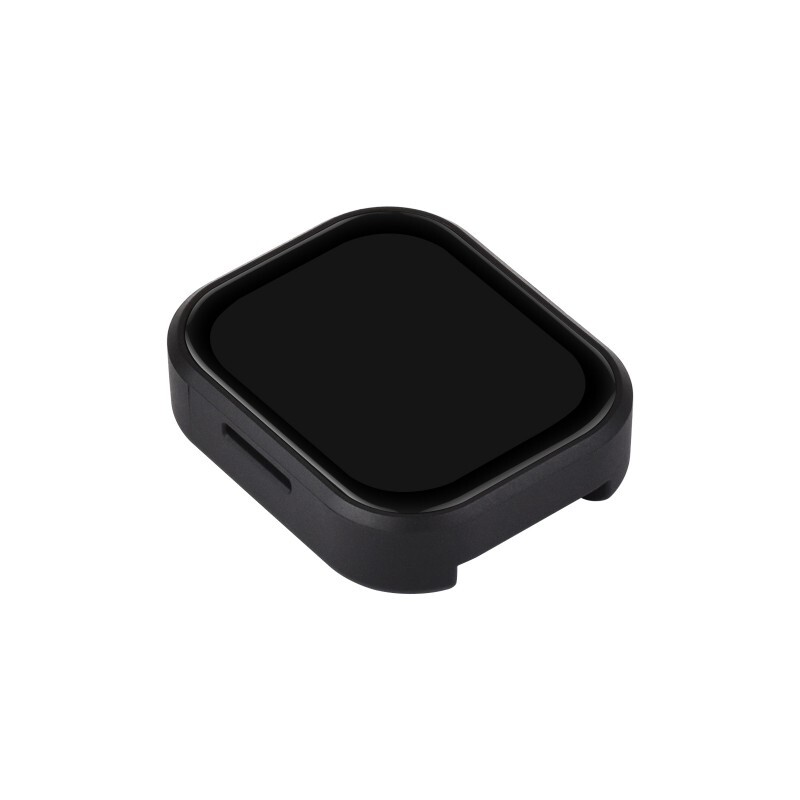

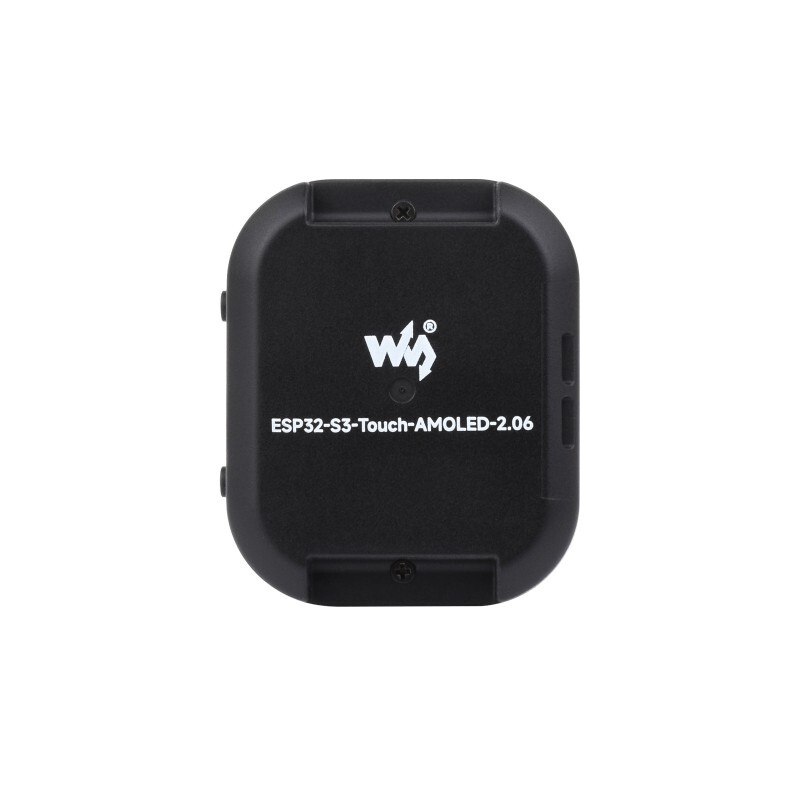

ESP32-S3 2.06 inç AMOLED Dokunmatik Saat Geliştirme Ekranı,Waveshare tarafından tasarlanmış, yüksek performanslı, giyilebilir saat tarzı bir geliştirme kartıdır. ESP32-S3R8 mikrodenetleyici tabanlı bu kart, 2,06 inç AMOLED kapasitif dokunmatik ekran, 6 eksenli IMU, RTC çipi, ses kodek çipi, güç yönetimi IC'si vb. içerir. Akıllı saat benzeri bir görünüme sahip özel tasarımlı bir kasayla birlikte gelir ve bu da onu giyilebilir uygulamaların prototiplenmesi ve işlevsel doğrulaması için ideal hale getirir.

Kullanım Kılavuzu

Özellikler

• SKU: 31957
• ESP32-S3R8 Xtensa 32-bit LX7 çift çekirdekli işlemci, 240 MHz'e kadar ana frekans
  2,4 GHz Wi-Fi (802.11 b/g/n) ve Bluetooth 5 (LE) desteği, dahili anten
• Dahili 512 KB SRAM ve 384 KB ROM, dahili 8 MB PSRAM ve harici 32 MB Flash bellek
  C Tipi konektör, cihaz uyumluluğunu artırır ve kullanımı kolaylaştırır
• Net renkli görüntü gösterimi için dahili 2,06 inç AMOLED kapasitif dokunmatik ekran, 410 × 502 çözünürlük, 16,7 milyon renk

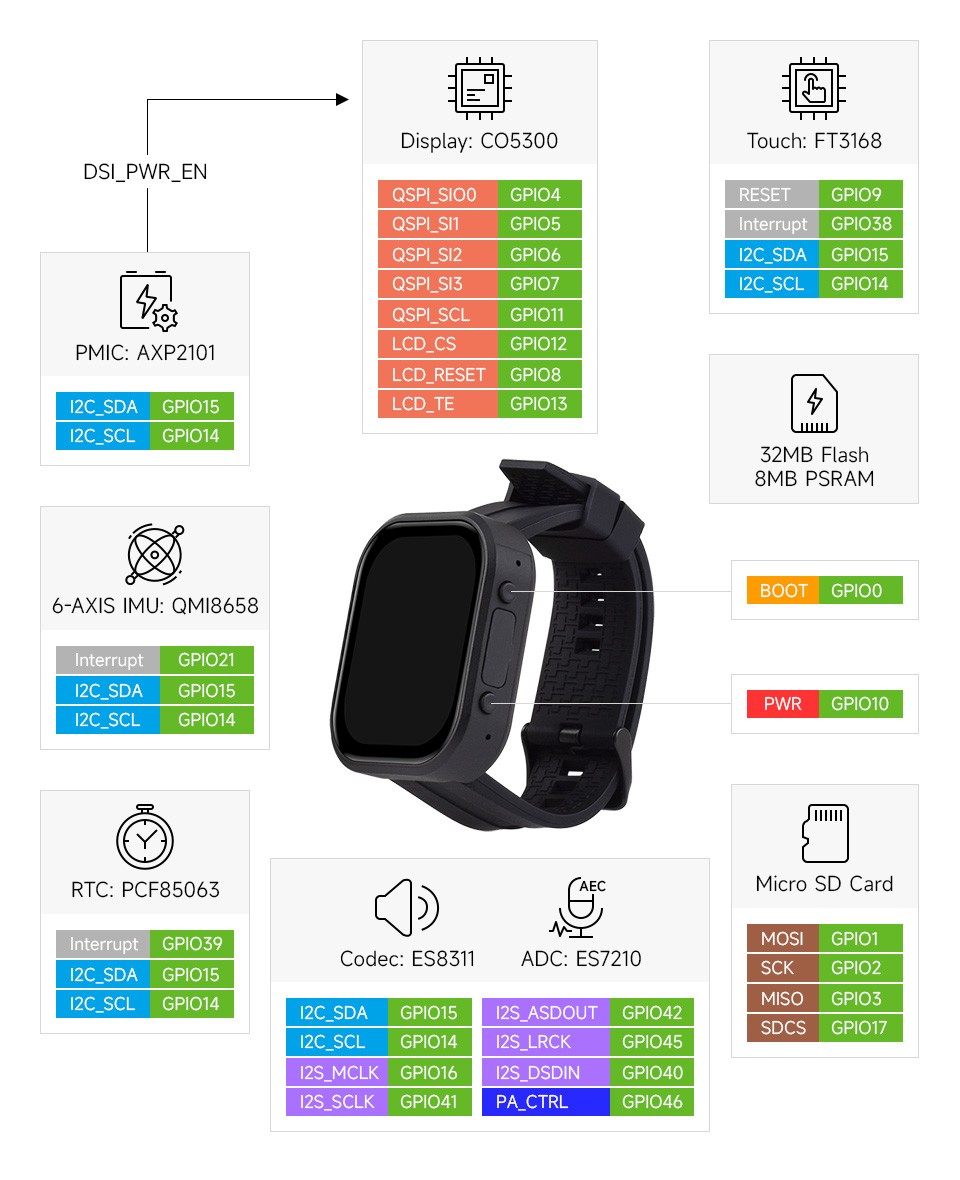

• Dahili CO5300 ekran sürücüsü ve FT3168 kapasitif dokunmatik çip, sırasıyla QSPI ve I2C iletişimini kullanarak IO kaynaklarından etkili bir şekilde tasarruf sağlar
• Dahili QMI8658 6 eksenli IMU (3 eksenli ivmeölçer ve 3 eksenli Hareket algılama, adım sayma vb. için jiroskop)
• Dahili PCF85063 RTC çipi, kesintisiz güç kaynağı için AXP2101 çipi aracılığıyla lityum pil ile çalışır
• Kolayca özel işlev geliştirme için dahili PWR ve BOOT programlanabilir düğmeleri
• Dahili 3.7V MX1.25 lityum pil şarj/deşarj başlığı
• Çevre birimlerini bağlamak ve hata ayıklamak için dahili 1 × I2C, 1 × UART ve 1 ×
• USB arayüzlerinden oluşan ayrılmış pedler
• Genişletilmiş depolama ve hızlı veri aktarımı için dahili TF kart yuvası, veri kaydı vemedya oynatma gibi uygulamalar için uygundur ve devre tasarımını basitleştirir
• Verimli güç yönetimi için AXP2101 IC kullanır, çoklu voltaj çıkışlarını, pil şarjını, pil yönetimini ve pil ömrü optimizasyonunu vb. destekler.
• Yüksek kontrast, geniş görüş açısı, zengin renkler, hızlı tepki, daha ince tasarım ve düşük güç tüketimi gibi avantajlara sahip AMOLED ekran kullanır.

Teknik Özellikler

• Panel Tipi: Amoled
• Çözünürlük: 410x502px
• Parlaklık: 600 cd/m2
• İletişim Arayüzü: QSPI
• Dokunmatik Destek: Var
• Görüntü Alanı: 2.06 inch
• Kontrast: 100000:1
• Sürücü Entegresi: CO5300
• Dokunmatik Entegresi: FT3168
