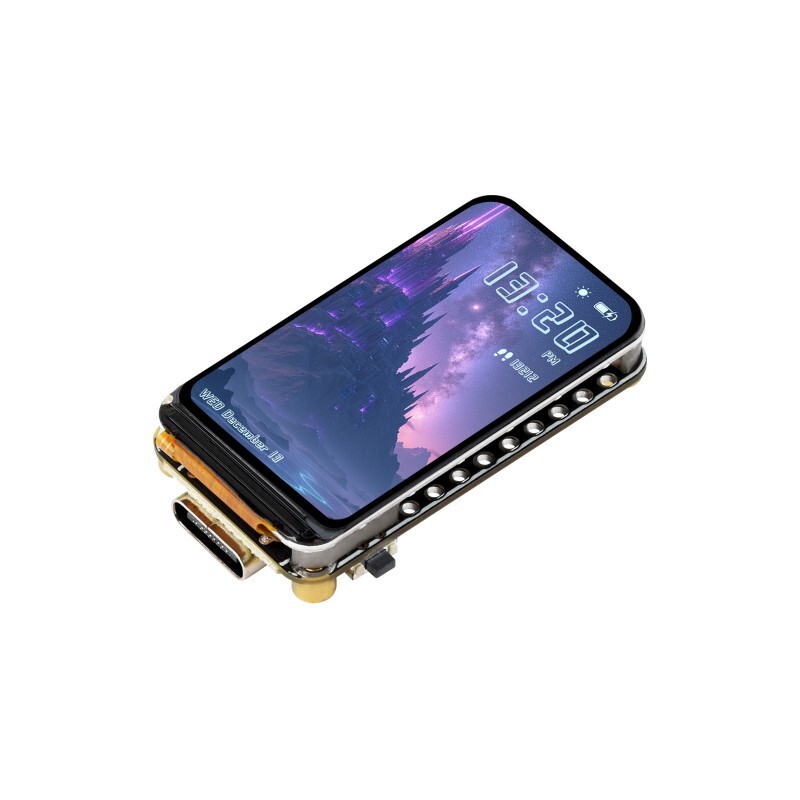

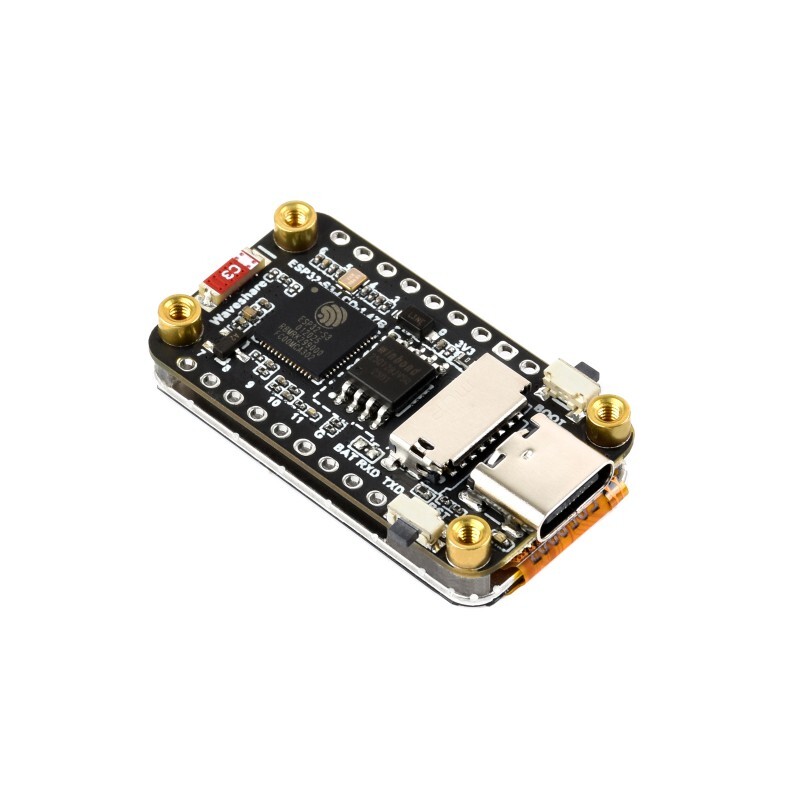

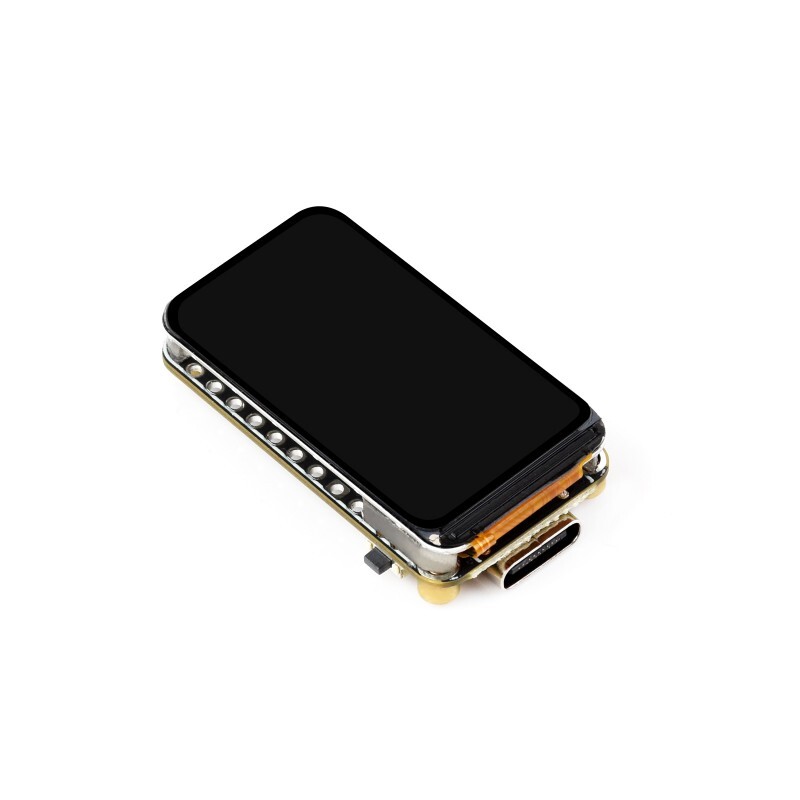

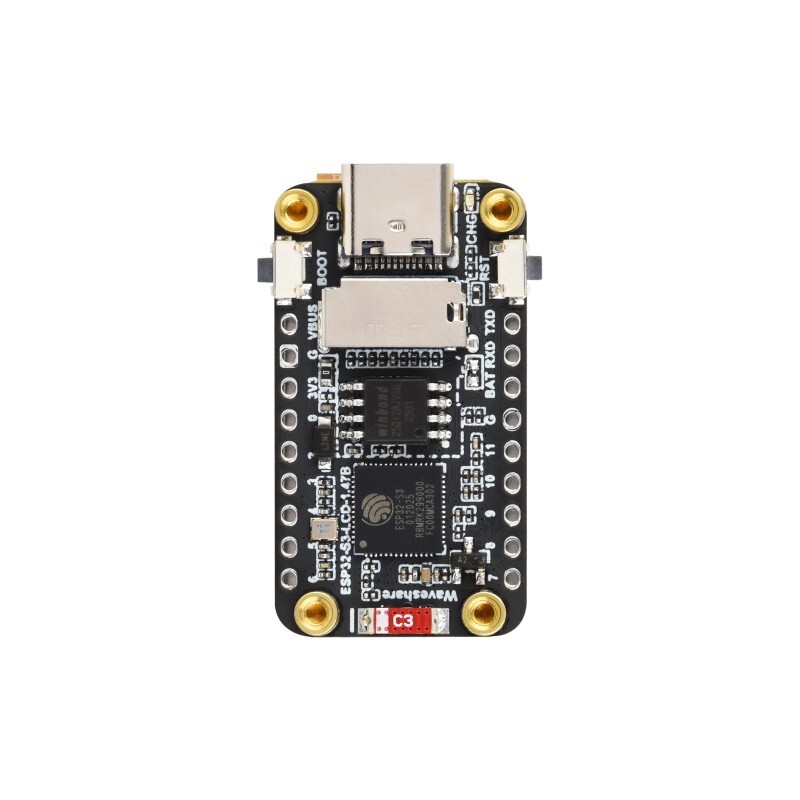

ESP32-S3 1.47 Inch 172×320 LCD Ekran Geliştirme Kartı

ESP32-S3 1.47 Inch 172×320 LCD Ekran Geliştirme Kartı

ESP32-S3 1.47 Inch 172×320 LCD Ekran Geliştirme Kartı, 2.4GHz Wi-Fi ve Bluetooth BLE 5'i destekleyen, yüksek kapasiteli Flash ve PSRAM'ı entegre eden bir mikrodenetleyici geliştirme kartıdır. Kart üzerindeki 1.47 inç IPS ekran, LVGL gibi GUI programlarını sorunsuz bir şekilde çalıştırabilir. Çoklu çevre birimi arayüzleriyle birleştiğinde, ESP32-S3 HMI uygulamalarının hızlı geliştirilmesi için uygundur.

Kullanım Kılavuzu

Önemli NOT: Pin başlıklarını lehimlerken ekranı çıkarmayın. Lehimleme aletini açılı bir şekilde tutun ve doğrudan lehimleyin!

Özellikler

• SKU: 31501
• Yüksek performanslı Xtensa 32-bit LX7 çift çekirdekli işlemci ile donatılmış, 240MHz'e kadar ana frekans
• 2.4GHz Wi-Fi (802.11 b/g/n) ve Bluetooth 5 (LE) desteği, dahili anten
  512KB SRAM ve 384KB ROM, dahili 16MB Flash ve 8MB PSRAM

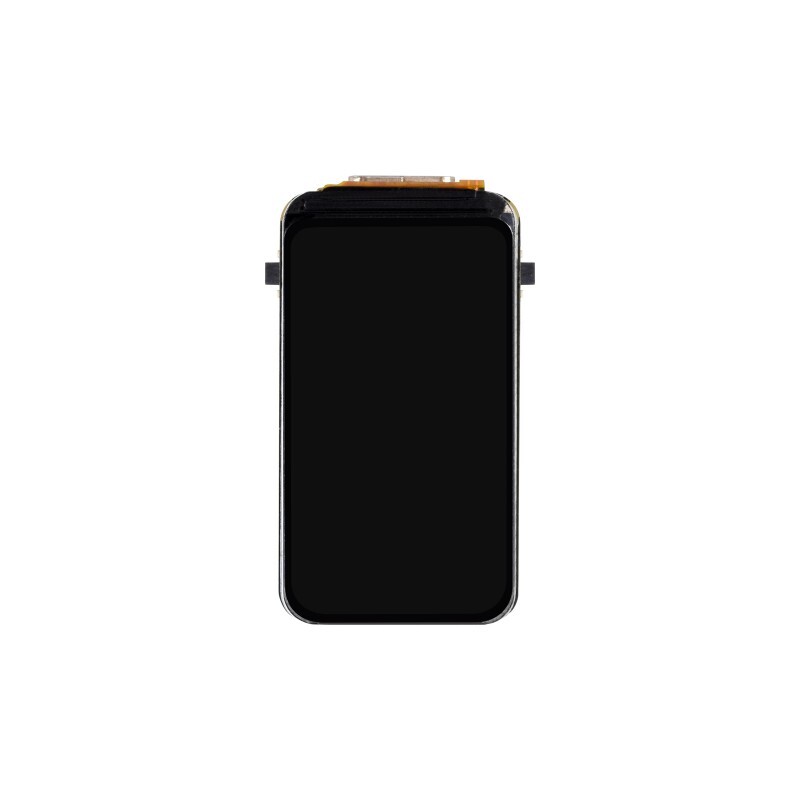

• 1.47 inç LCD ekran, 172×320 çözünürlük, 262K renk
• Çoklu IO arayüzlerini destekler, tam hızlı USB standardını destekler
• Hareketleri algılama, adım sayma vb. için dahili QMI8658 6 eksenli IMU (3 eksenli ivmeölçer ve 3 eksenli jiroskop)
• Şeffaf akrilik sandviç panelli dahili RGB LED, şık aydınlatma efektleri sunar
• Resim veya dosyaların harici TF kartta saklanması için dahili TF kart yuvası
• Dahili pil şarj yönetim modülü, güç kaynağı için Lityum pile bağlanmayı destekler (Pil arayüzü GPIO başlığında yer almaktadır)
• Esnek saat ve çoklu güç modları gibi hassas kontrolleri destekleyerek farklı senaryolarda düşük güç tüketimi sağlar.

Teknik Özellikler

• Ekran Boyutu: 1.47 inç
• Çözünürlük: 172x320
• Görüntü Sürücüsü: ST7789
• Görüntü Arayüzü: 3 telli SPI
• Renk: 262K
• Görüntü Paneli: IPS

Paket İçeriği

• ESP32-S3-LCD-1.47B × 1
• Header × 2

Pinout

Boyut
