5V / 1.2V-24V DC-DC USB Voltaj Yükseltici ve Düşürücü Regülatör Modülü - XY-SUPA-Z

Yorumlar (0)
Yorum Yap
Kategoriler: Voltaj Yükseltici
Marka: Motorobit
Ürün Kodu: VRK.VLY.01.000022
246,40 TL + KDV
KDV Dahil: 295,68 TL

5V / 1.2V-24V DC-DC USB Voltaj Yükseltici ve Düşürücü Regülatör Modülü - XY-SUPA-Z


XY-SUPA, 3Bit LED dijital tüp ekranlı DC ayarlanabilir kademeli yükseltici/düşürücü güç kaynağı modülüdür. Çıkış voltajını ve çıkış akımını gerçek zamanlı olarak görüntüleyebilirsiniz. Çıkış voltajını ayarlamak için iki düğmeye basın. Çıkış voltajını gereksinimi karşılayacak şekilde ayarlayın. Sıradan güç kaynağı modülü olarak kullanılabilir.


Teknik Özellikler

  • Ürün Adı:XY-SUPA DC-DC 3W
  • Giriş Voltajı: DC 3.5V-12V
  • Çıkış Voltajı: DC 1.0V-24.0V
  • Çıkış Gücü:3W(Max) DC 1.0V~2V çıkış yapıldığında 2W içinde maksimum çıkış gücü; Çıkış DC 2V~24V olduğunda 3W içinde maksimum çıkış gücü;
  • Dönüşüm verimliliği:%94
  • Çalışma akımı: 30mA
  • Voltaj doğruluğu: +/-0.5%
  • Mevcut doğruluk:+/-1%
  • Çalışma Sıcaklığı aralığı:-20℃~85℃
  • Çalışma Nem Aralığı:0%-95%RH

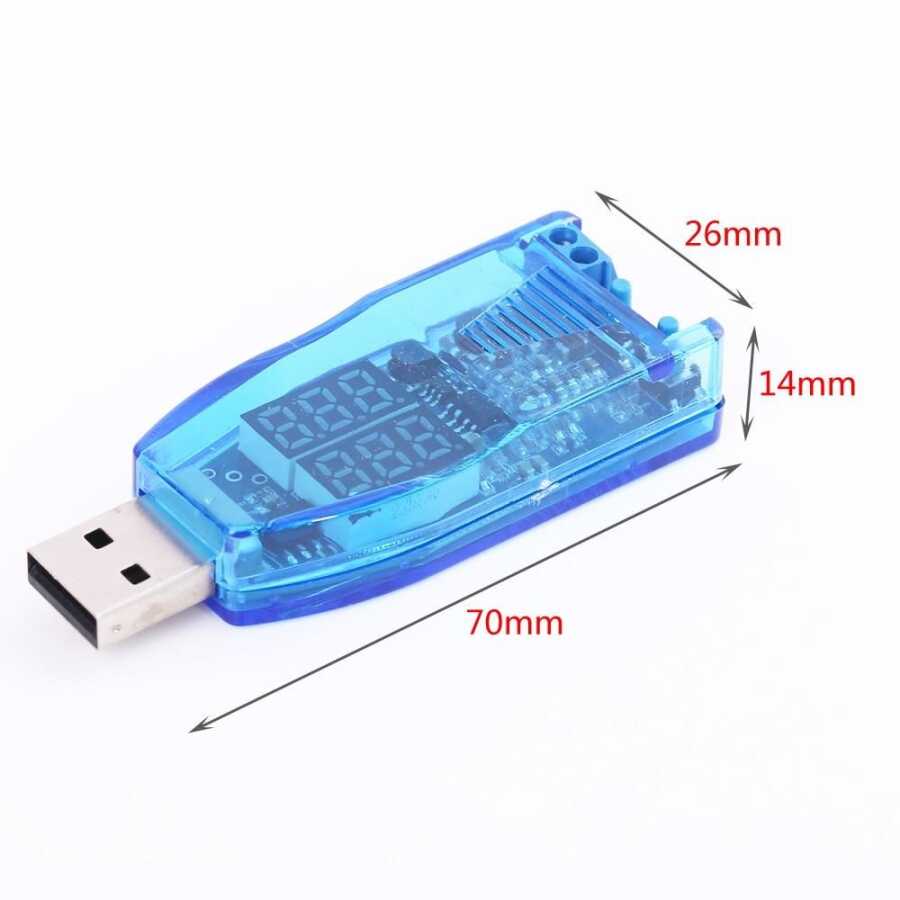

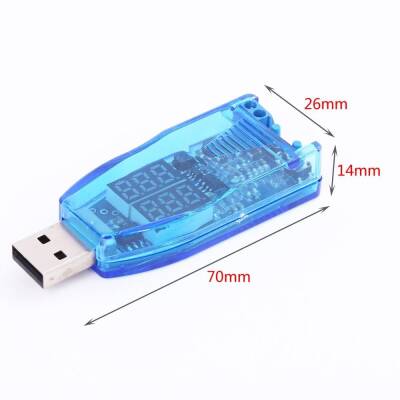

  • Boyut :70x26x14mm

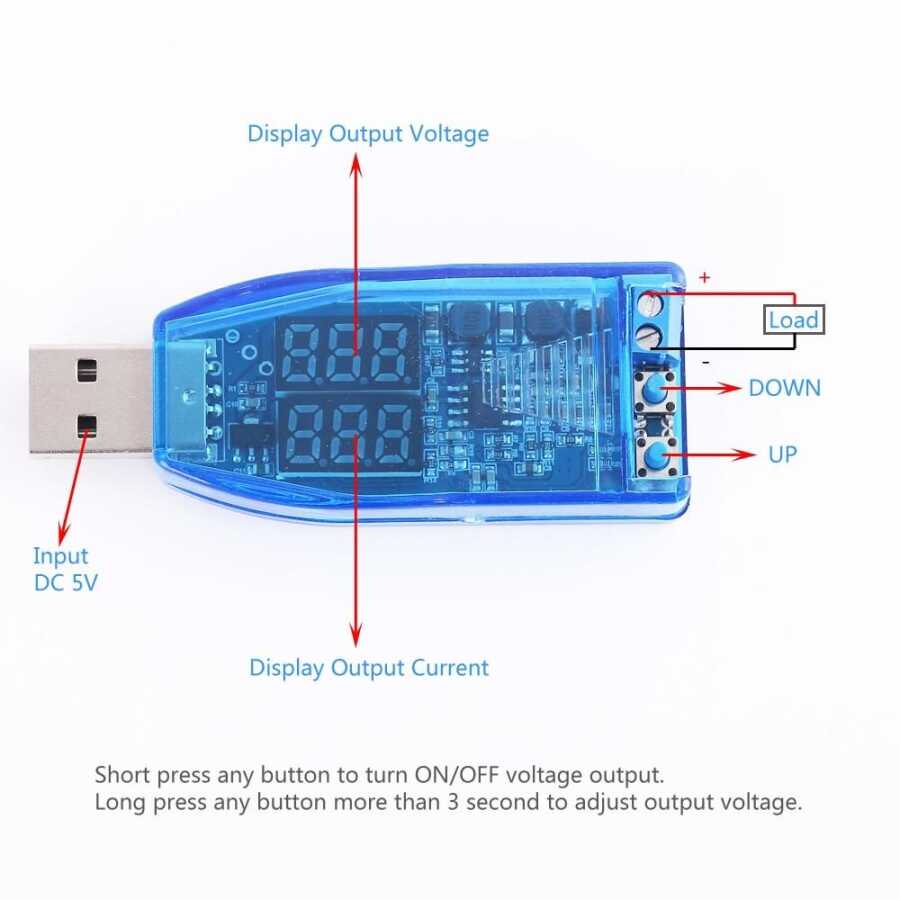

Buton Fonksiyonu

  • Voltaj çıkışını AÇMAK/KAPATMAK için herhangi bir düğmeye kısa basın. AÇIK, etkinleştirilmiş çıkış anlamına gelir ve ilk satırda çıkış voltajı görüntülenir ve 'Açık' görüntülenir, ardından ikinci satırda çıkış akımı görüntülenir. KAPALI, devre dışı anlamına gelir ve ilk satırda 00.0 gösterilir. ve ikinci satırda 'OFF' görüntüleyin.
  • Çıkış voltajını ayarlamak için herhangi bir düğmeye 3 saniyeden fazla uzun basın. İlk satır yanıp sönecektir. Çıkış voltajını artırmak için 'YUKARI' düğmesine kısa basın ve çıkış voltajını azaltmak için 'AŞAĞI' düğmesine kısa basın. Düğmeye her basıldığında voltaj 0.1V değişir. Modül, çıkış voltajını hızlı bir şekilde ayarlamak için uzun basmayı destekler. 3 saniye sonra ayarlanan parametreleri otomatik olarak kaydeder.


    Gerilim/Akım Kalibrasyonu

    • Gerilimi Kalibre Et: Güç AÇMADAN önce herhangi bir düğmeyi basılı tutun ve ardından gücü AÇIN ve 5 saniye sonra düğmeyi bırakın. 5 saniye sonra otomatik olarak kalibrasyon moduna girin. Voltaj göstergesi '8.8.8' yanıp sönecektir. 'YUKARI' ve 'AŞAĞI' düğmesine kısa basın Voltajı ayarlamak ve kalibrasyon yapmak için. Herhangi bir tuşa 2 saniye basılı tutarsanız mevcut kalibrasyon moduna girin. Parametreleri otomatik olarak kaydedin ve 5 saniye boyunca basılı tutarsanız normal ekran arayüzüne dönün.
    • Akımı Kalibre Et: Voltajı Kalibre Et'ten sonra 2 saniye boyunca herhangi birine basmaya devam ederseniz mevcut kalibrasyon moduna girin. Mevcut ekran yanıp sönecektir. Akımı ayarlamak ve kalibre etmek için 'YUKARI' ve 'AŞAĞI' düğmesine kısa basın. Parametreleri otomatik olarak kaydedin ve normal ekrana dönün Arayüz, 5 saniye boyunca düğmeye basarsanız.

    Uygulamalar

    • Sıradan güç kaynağı
    • LED sürücü gücü
    • Enstrüman voltaj göstergesi
    • Test ölçer
    • devre testi
    • Güç dönüşümü


    Not

    • Lütfen kısa devre yapmayın.
    • Maksimum çıkış gücü 3W'dır ve bu değeri geçemez.
    • Aşırı güç korumasını destekler. Çıkış voltajını otomatik olarak durdurur ve çıkış gücü 3W'tan fazlaysa ekranda 'OPP' görüntülenir.
    • Düşük voltaj korumasını destekler. Çıkış voltajını otomatik olarak durdurur ve çıkış voltajı 0,8V'den düşükse ekranda 'LVP' görüntülenir.
    • Aşırı akım korumasını destekler. Çıkış akımı 2A'dan fazla ise çıkış voltajını otomatik olarak durdurur ve ekranda 'OCP' görüntülenir.
    • Modül ters bağlantı korumasını desteklemez, lütfen kısa devre yapmayın ve ters bağlantı yapmayın.
    • Çıkış akımı ayarlanamaz.
    Ağırlık (Kg)
    0.1
