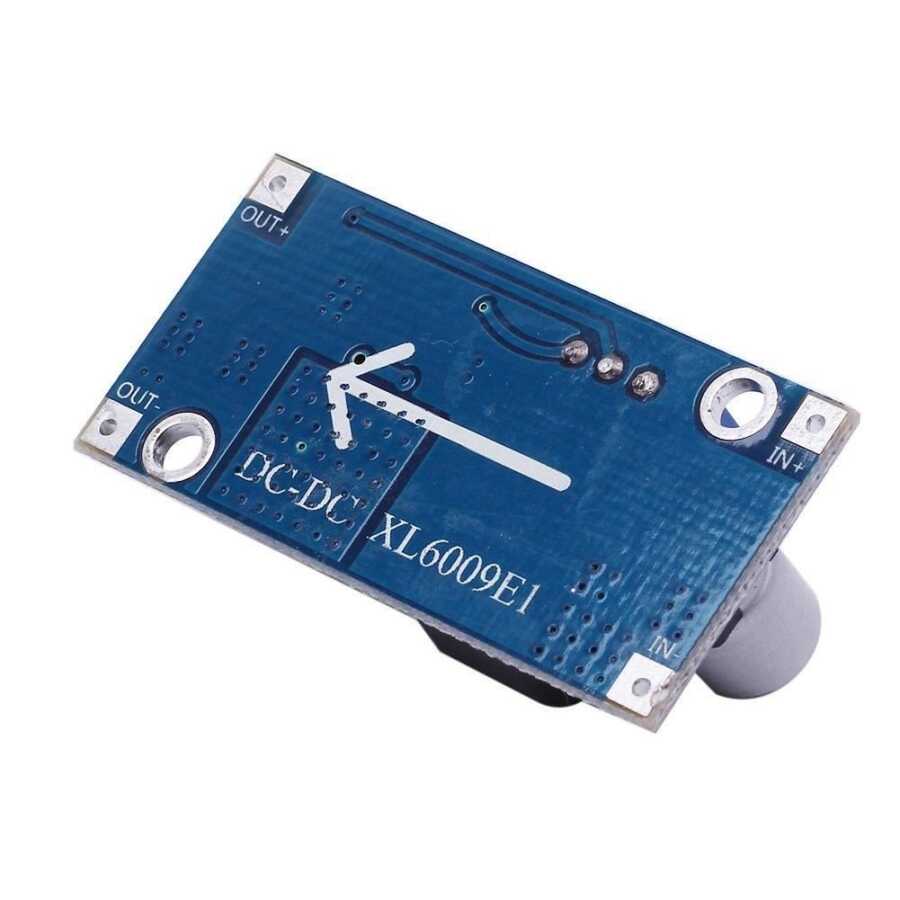

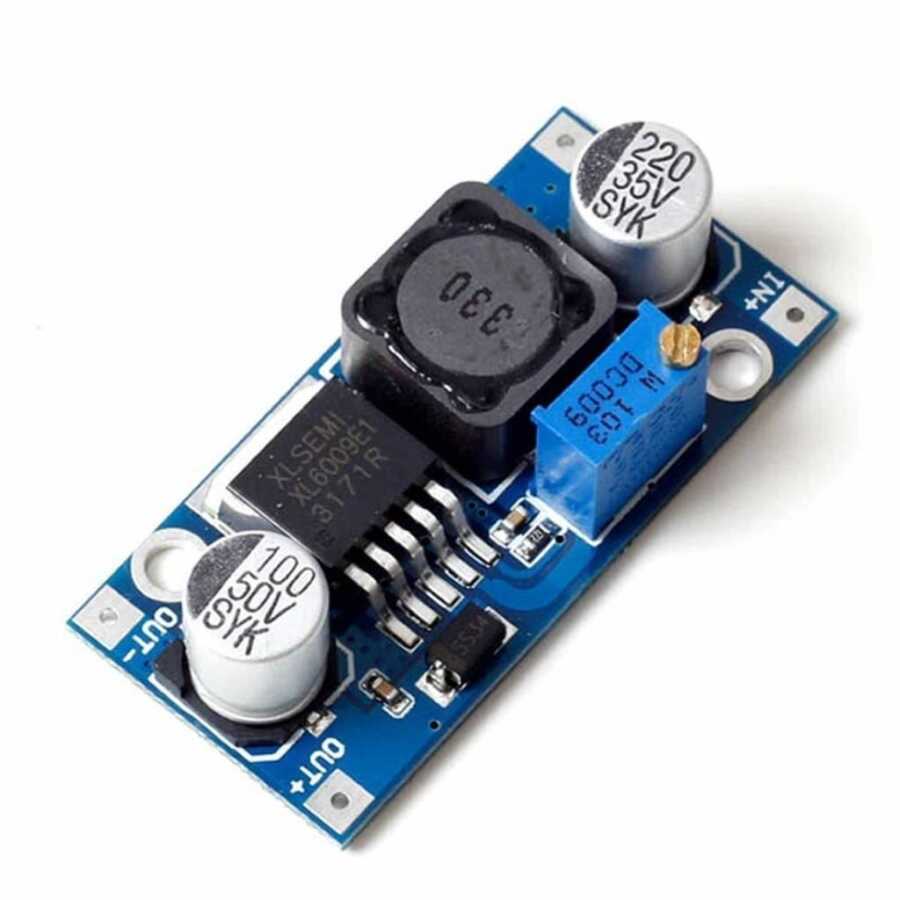

XL6009 4A Voltaj Yükseltici Regülatör Kartı

Yorumlar (0)
Yorum Yap
Kategoriler: Voltaj Yükseltici
Marka: Motorobit
Ürün Kodu: VRK.VLY.01.000002
Stokta 100+ ürün
39,10 TL + KDV
KDV Dahil: 46,92 TL

4A Ayarlanabilir Voltaj Regülatör Kartı - XL6009


Projeniz için güç kaynakları bulmak oldukça zor ve zaman alıcı olabilir, özellikle projeniz değişen voltajlara sahip bir dizi bileşen gerektiriyorsa, DC-DC Voltaj Yükseltici LM2577, düşük voltajı ilave bir ihtiyaç duymadan daha yüksek bir voltaja dönüştürür. 4A yük taşıma yeteneğine sahiptir.

Üzerindeki trimpot ile çıkış voltajını 5-35V arasında ayarlayabilirsiniz. Voltaj ykseltici modül olduğu için giriş gerilimini her zaman çıkış geriliminden düşük ayarlamanız gerekir.


Teknik Özellikler


Modül Özellikleri: Kademeli (Yükseltici) anahtarlama regülatörü
Rektifikasyon: Senkron Olmayan Rektifikasyon
Giriş voltajı: DC 3,0 - 32V
Çıkış Voltajı: Ayarlanabilir 5.0 - 35V DC
Çıkış Akımı: maks. 4A
Dönüşüm verimliliği:% 94'e kadar
Voltaj regülasyonu: % 0.5
Yük regülasyonu: % 0,5
Anahtarlama Frekansı: 400KHz
Çıkış Dalgalanma: 50mV
Çalışma sıcaklığı: Endüstriyel sınıf (-40 ila + 85 ° C)
Boyutları: 43mm x 21 mm x 14mm
Mini Ayarlanabilir 3A Voltaj Regülatör Kartı
Not: İlk kullanımda çıkış voltajını yükseltin, potansiyometreyi saat yönünde yaklaşık 7-8 tur boyunca yavaşça çevirin.


Kullanmadan önce nasıl kurulur:
  • Güç girişinin özelliklerde belirtilen giriş voltajından daha büyük olmadığından emin olun.
  • Multimetreyi DC Voltaj olarak ayarlayın.
  • Ayar potansiyometresini yavaşça istediğiniz gerilime getirin.
