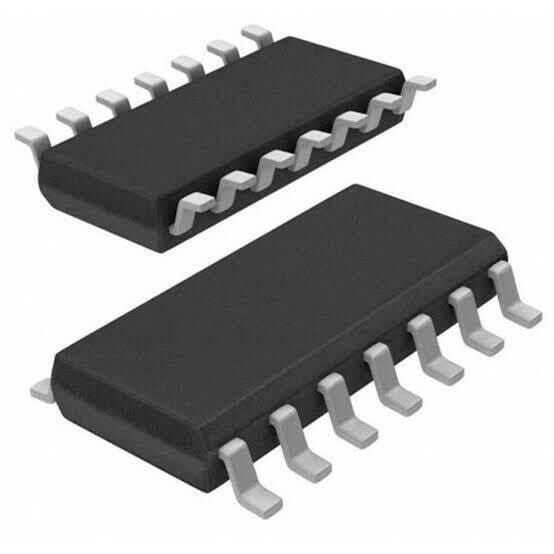

74HC164 SMD Entegre

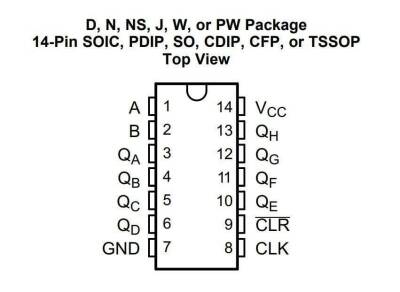

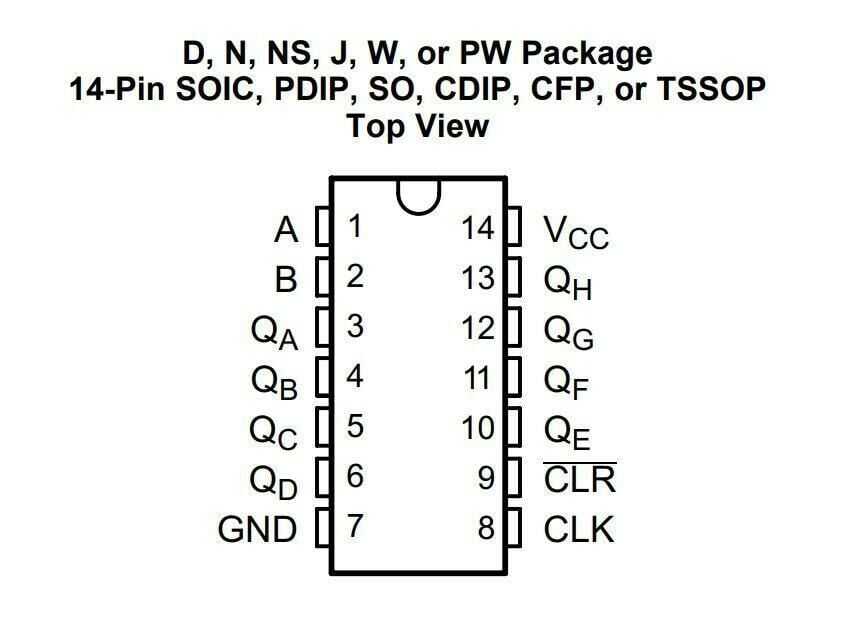

74HC164, 8 bit seri giriş / paralel çıkış kaydırma yazmacıdır. Cihazda iki seri veri girişi (DSA ve DSB), sekiz paralel veri çıkışı (Q0 - Q7) bulunur. Veriler DSA veya DSB aracılığıyla seri olarak girilir ve girişlerden herhangi biri, diğer giriş üzerinden veri girişi için etkin bir YÜKSEK etkinleştirme olarak kullanılabilir. Veriler, saat (CP) girişinin DÜŞÜK ila YÜKSEK geçişlerinde kaydırılır. Ana sıfırlama girişindeki (MR) bir DÜŞÜK kaydı temizler ve diğer girişlerden bağımsız olarak tüm çıkışları DÜŞÜK zorlar. Girişler kelepçe diyotlarını içerir. Bu, girişleri VCC'nin üzerindeki voltajlara arayüzlemek için akım sınırlama dirençlerinin kullanılmasını sağlar.
