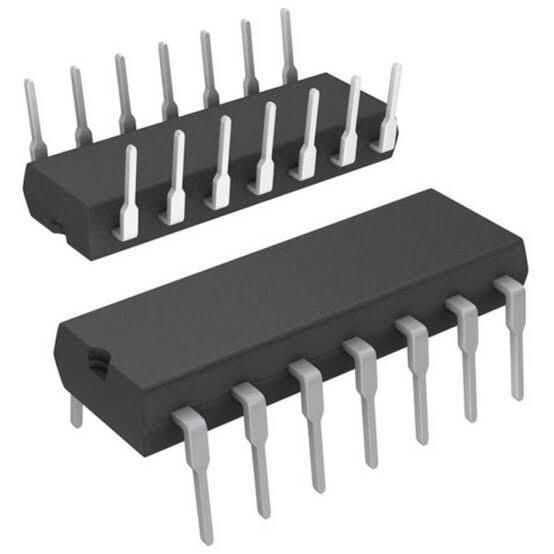

CD4013 DIP14 Entegre

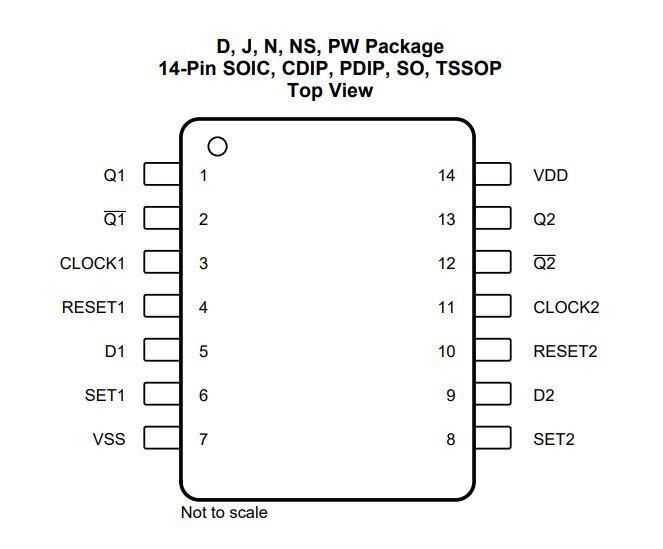

CD4013BE iki özdeş, bağımsız veri tipi flip-flop'tan oluşur. Her flip-flop bağımsız veri, set, sıfırlama ve saat girişleri ile Q ve Q çıkışlarına sahiptir. Bu cihazlar, kaydırma yazmacı uygulamaları için ve Q çıkışını veri girişine bağlayarak, sayaç ve geçiş uygulamaları için kullanılabilir.



D girişinde mevcut olan mantık seviyesi, saat darbesinin pozitif devam eden geçişi sırasında Q çıkışına aktarılır. Ayarlama veya sıfırlama, saatten bağımsızdır ve sırasıyla ayarlanan veya sıfırlanan satırdaki yüksek bir seviye ile gerçekleştirilir.
