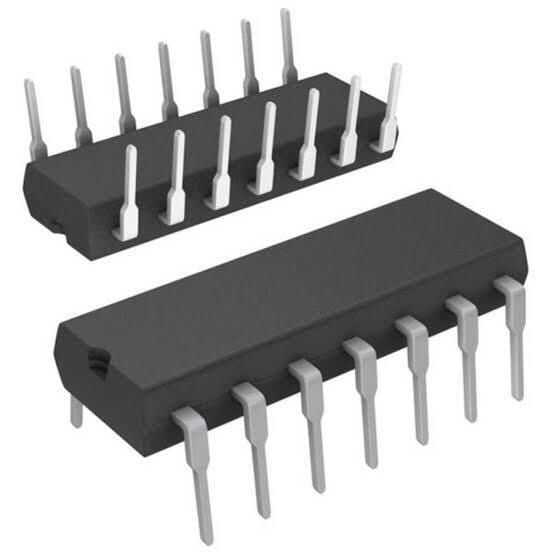

74LS06 DIP14 Entegre

Bu altıgen invertör buffers / sürücüleri, yüksek seviyeli devrelerle (MOS gibi) arabirim oluşturmak veya yüksek akım yüklerini sürmek için yüksek voltajlı açık kollektör çıkışlarına sahiptir ve ayrıca TTL girişlerini çalıştırmak için invertör buffers olarak kullanılmak üzere karakterize edilir. LS06 cihazlarının nominal çıkış voltajı 30V. Bu cihazlar çoğu TTL ailesiyle uyumludur. Girişler, tasarımı basitleştiren iletim etkilerini en aza indirmek için diyot kelepçelidir. Tipik güç kaybı 175 mW ve ortalama yayılma gecikme süresi 8ns.
