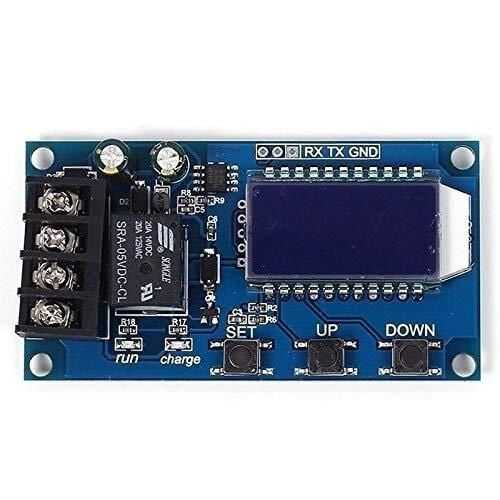

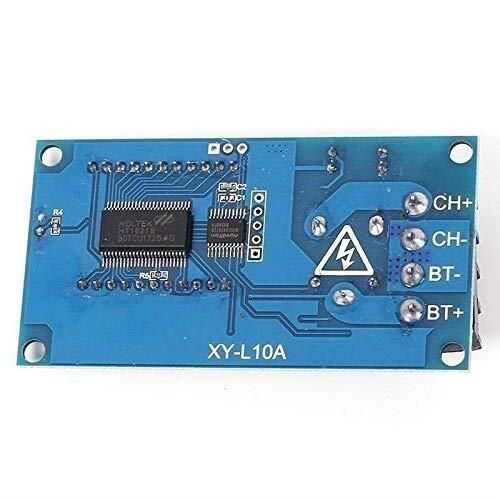

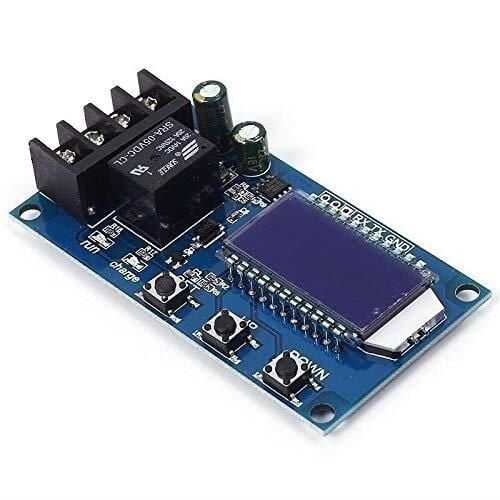

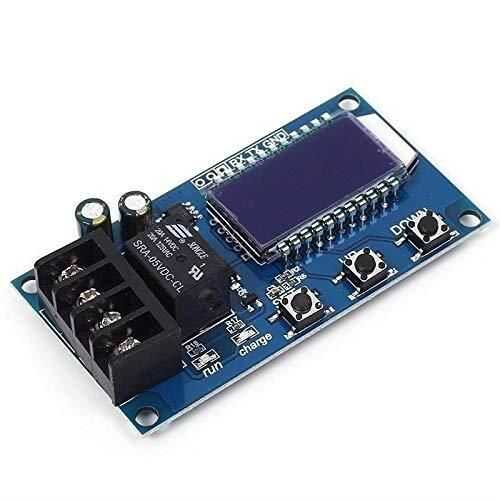

Akü ve Lityum Pil Şarj Devresi 10A

Akü yada lityum pillerin şarj deşarj durumlarını kontrol eden ekranlı şarj devresi. Ekran üzerinden minimum ve maksimum voltaj değerleri, pil doluluk oranı ve şarj süresi görüntülenebilir. 6-60V aralığında max 10A ile beslenebilir. Ürün röle özelliklidir tam kontrollü bir şarj devresi değildir. Bu sebeple örneğin 12v'luk bir akü şarj edecekseniz besleme kaynağınız da 12v olmalıdır.

Teknik Özellikler:

Ürün modeli: XY-L10A
Kontrol voltajı: DC6-60V
Kontrol akımı: ≤10A
Kontrol doğruluğu: 0.1V
Çıktı tipi: Doğrudan çıktı
Gerilim hatası: ± 0.1V
Uygulama kapsamı: Akü, Li-on, Li-po Piller
Boyutu: 79 * 42mm

XY-L10A Kullanımı:

Set tuşuna basılı tutulduğunda parametreleri girmek için bir arayüz açılacaktır. Set tuşuna kısa basarak parametreler arası geçiş, up ve down tuşları ile değerler ayarlanabilir.

dn: Şarj alt voltajıdır. Batarya bu değerin altındaysa şarj başlar
UP: Şarj üst sınırıdır. Voltaj bu değerin üstüne çıktığında şarj işlemi kesilir.
OP: Şarj süresi, op değeri girerek belirli bir süre şarj işlemi yapılabilir.

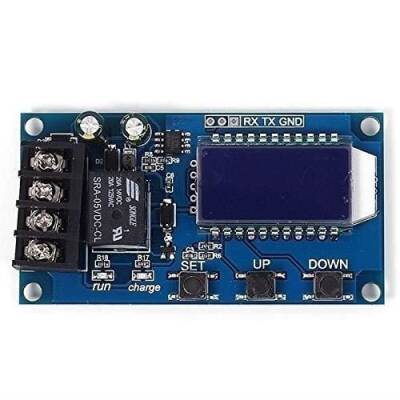

Akü ve Lityum Pil Şarj Devresi 10A XY-L10A
