DS1232 WSOIC-16 SMD Güç Denetleyici ve Monitör Seri Protokol Entegresi

DS1232, bir mikroişlemci için üç hayati koşulu izler: güç kaynağı, yazılım yürütme ve harici geçersiz kılma. İlk olarak, hassas bir sıcaklık telafili referans ve karşılaştırıcı devre VCC'nin durumunu izler. Bir tolerans dışı durum oluştuğunda, aktif duruma sıfırlamayı zorlayan bir dahili güç kesintisi sinyali üretilir. VCC bir tolerans durumuna döndüğünde, güç kaynağının ve işlemcinin dengelenmesine izin vermek için sıfırlama sinyalleri minimum 250 ms aktif durumda tutulur.

DS1232'nin gerçekleştirdiği ikinci işlev, buton sıfırlama kontrolüdür. DS1232, basmalı düğme girişini kaldırır ve minimum 250 ms'lik aktif sıfırlama darbe genişliğini garanti eder. DS1232, zaman aşımından önce flaş girişi düşük sürülmezse, sıfırlama sinyallerini aktif duruma zorlayan bir dahili zamanlayıcıya sahiptir. Watchdog zamanlayıcı işlevi, yaklaşık 150 ms, 600 ms ve 1,2 saniyelik zaman aşımı ayarlarında çalışacak şekilde ayarlanabilir.

Seri	DS1232
Besleme Gerilimi	5V
Eşik Voltajı	3.3 V to 5.5 V
Giriş Sayısı	1 Giriş
Çıkış Tipi	Active High, Active Low, Open Drain

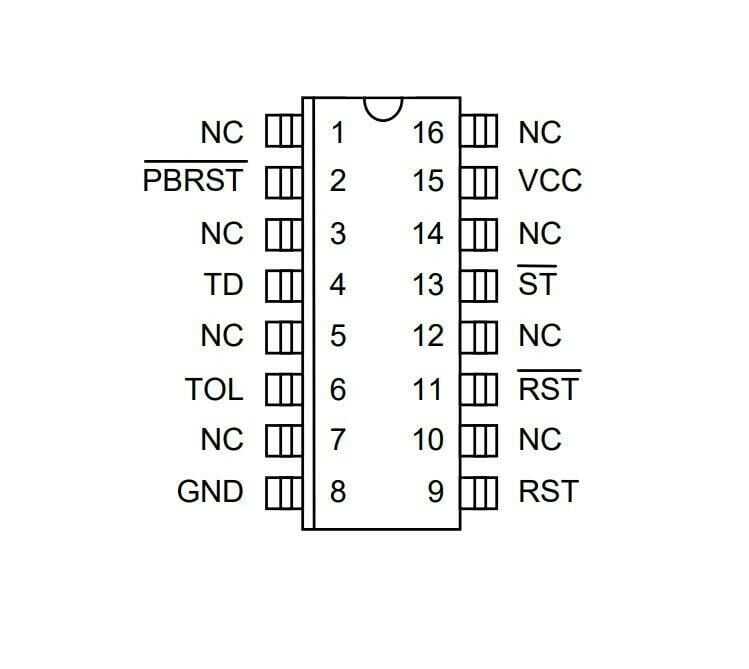

Pin Sayısı	16 Pin
Paket Tipi	WSOIC-16

DS1232 Datasheet
