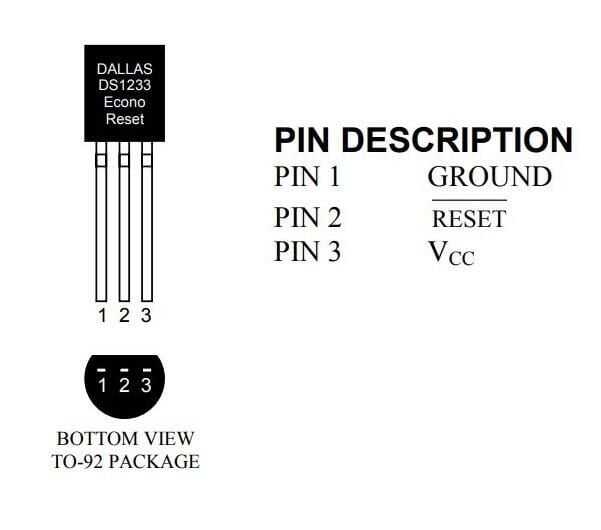

DS1233 TO-92 Güç Denetleyici ve Monitör Seri Protokol Entegresi

DS1233, bir mikroişlemci için iki hayati koşulu izler: güç kaynağı ve harici geçersiz kılma. Güç kaynağının (VCC) durumunu izlemek için hassas bir sıcaklık telafili referans ve karşılaştırıcı devre kullanılır. Bir tolerans dışı durum tespit edildiğinde, aktif duruma sıfırlamayı zorlayan dahili bir güç kesintisi sinyali üretilir. VCC tolerans dışı duruma döndüğünde, güç kaynağının ve işlemcinin dengelenmesine izin vermek için sıfırlama sinyali yaklaşık 350 ms boyunca aktif durumda tutulur. DS1233'ün ikinci işlevi buton sıfırlama kontrolüdür. DS1233, bir basmalı düğmenin kapanmasını engeller ve serbest bırakıldığında 350 ms'lik bir sıfırlama darbesi oluşturur.
