ESP8266 Hava Durumu Ölçüm Seti - Demonte Sıcaklık Nem ve Basınç Ölçer

Hava durumu istasyonu, İnternet'ten veri almak için ESP8266'yı kullanır: bir şehrin saati, hava durumu verileri ve önümüzdeki 3 gün için tahmin bilgileri, OLED ekranda gösterilir. Cihaz, dünyadaki herhangi bir şehirden gelen verileri görüntülemek için geçiş yapabilir - istediğiniz şehirdeki hava durumunu görüntüleyebilirsiniz.

Cihaz, sıcaklık, nem, Atmosfer Basıncı ve ışık verilerini toplamak için DHT11, BMP180,BH1750FVI sensörlerini kullanır. Hava durumu istasyonu, her 5 saniyede bir sensör aracılığıyla iç mekan verilerini okur ve her 60 saniyede bir İnternet'e yükler. Telefonunuzdan veya bilgisayarınızdan gerçek zamanlı veri çizelgelerini görebilirsiniz. Elbette, farklı işlevleri uygulamak için kodu değiştirebilirsiniz.

ESP8266: İçinde CP2102 yongası, Mikro USB, 4MB flash, tam G/Ç bağlantı noktası ve IOT platformuyla desteklenen kablosuz 802.11.

DHT11 Sensör: Kalibre edilmiş sıcaklık ve nem kombine sensörüne sahip dijital bir sinyal çıkışı. Basit iletişim protokolü, gerekli programlama çabasını büyük ölçüde azaltır.

BMP180: Yüksek hassasiyetli, küçük boyutlu, ultra düşük güçlü 3μA basınç sensörü. Performans mükemmelliği, en düşük değerin mutlak doğruluğu 0.03hPa'ya ulaşabilir. Çeşitli mikroişlemcilere bağlı I2C veriyolu üzerinden doğrudan olabilir.Basınç aralığı: 300 ~ 1100hPa.

BH1750FVI: Dijital Işık yoğunluğu Sensörü. Doğrudan dijital çıkış, karmaşık hesaplama atlanır, kalibrasyon yapılmaz.

Alabileceğiniz Sonuçlar

Dünyanın herhangi bir şehrinde bugünün hava durumunu ve önümüzdeki 3 gün için hava tahminini gösteren OpenWeathermap'ten düzenli aralıklarla hava durumu verilerini alın.
Mevcut sıcaklık, nem verilerini düzenli aralıklarla okuyun
Atmosfer basıncının düzenli olarak okunması, ışık yoğunluğu verileri
Sıcaklık, nem, atmosfer basıncı ve aydınlatma verilerinin yoğunluğunu düzenli aralıklarlathingspeak.com'a yükleyin

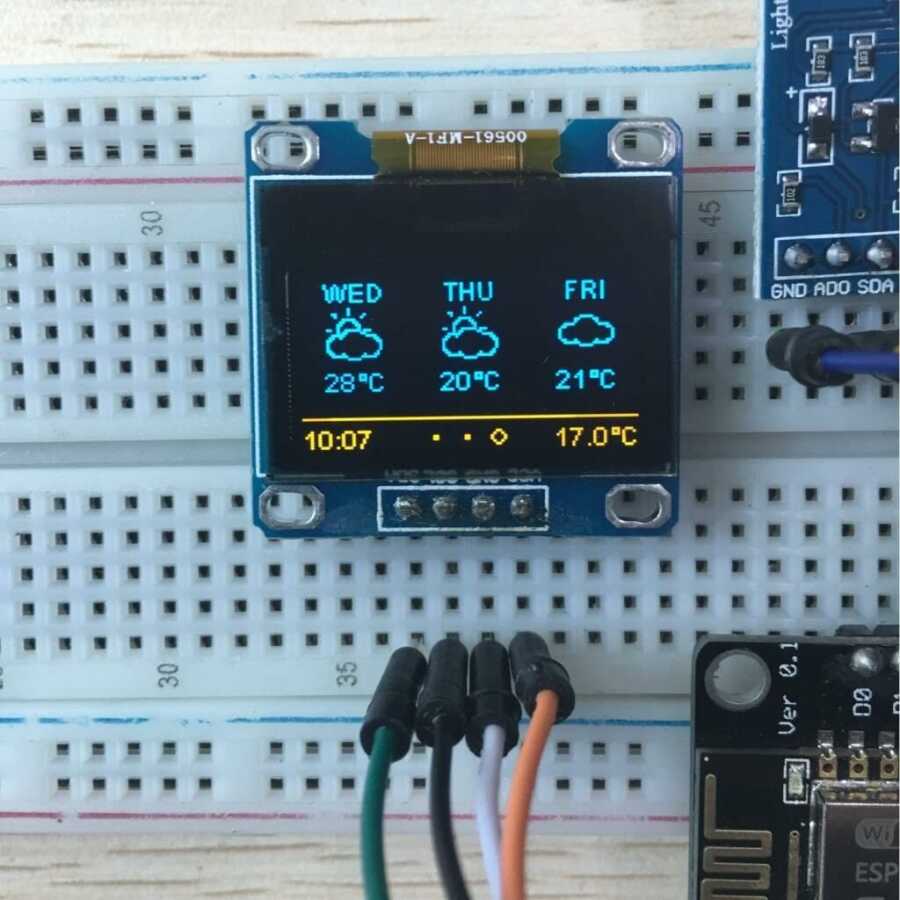

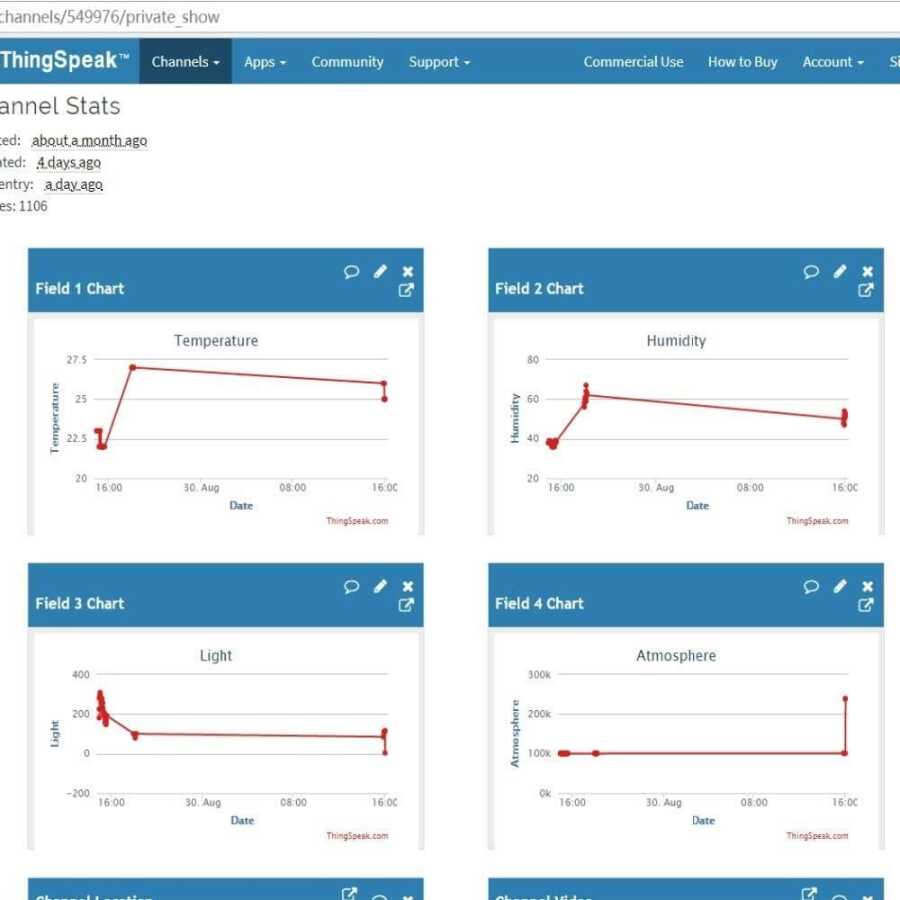

OLED ekranda hava durumu tahminini görüntüleyin vethingspeak.com'da çevresel izleme tablosunu görüntüleyin.

Kurulum Adımları

ESP8266 için IDE'yi yükleyin
Firmware'i ESP8266'ya Yazma

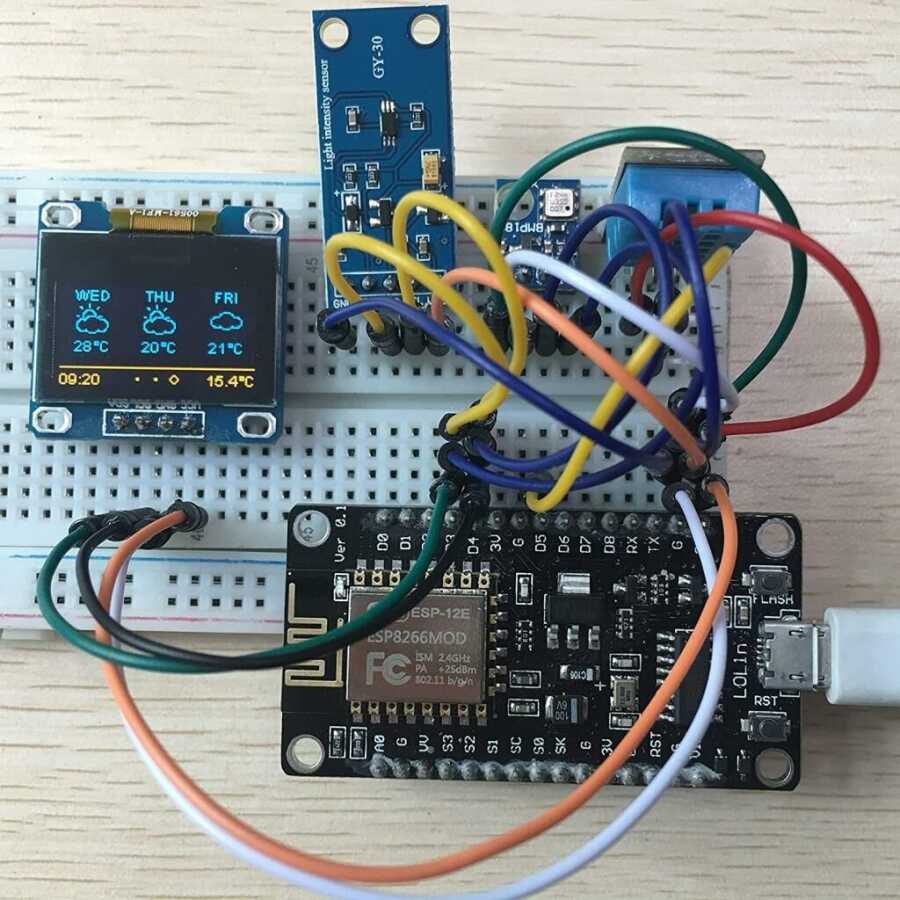

Komponentleri Bağlama
OpenWeathermap'e kaydolun, thingspeak yeni hesap oluşturun
WeatherStation kodunu IDE'ye içe aktarın
Kitaplık Ekle
WeatherStation.ino Dosyasını Değiştirin
Kartı ve Bağlantı Noktasını yeniden ayarlayın
Kodu ESP8266'ya yazın

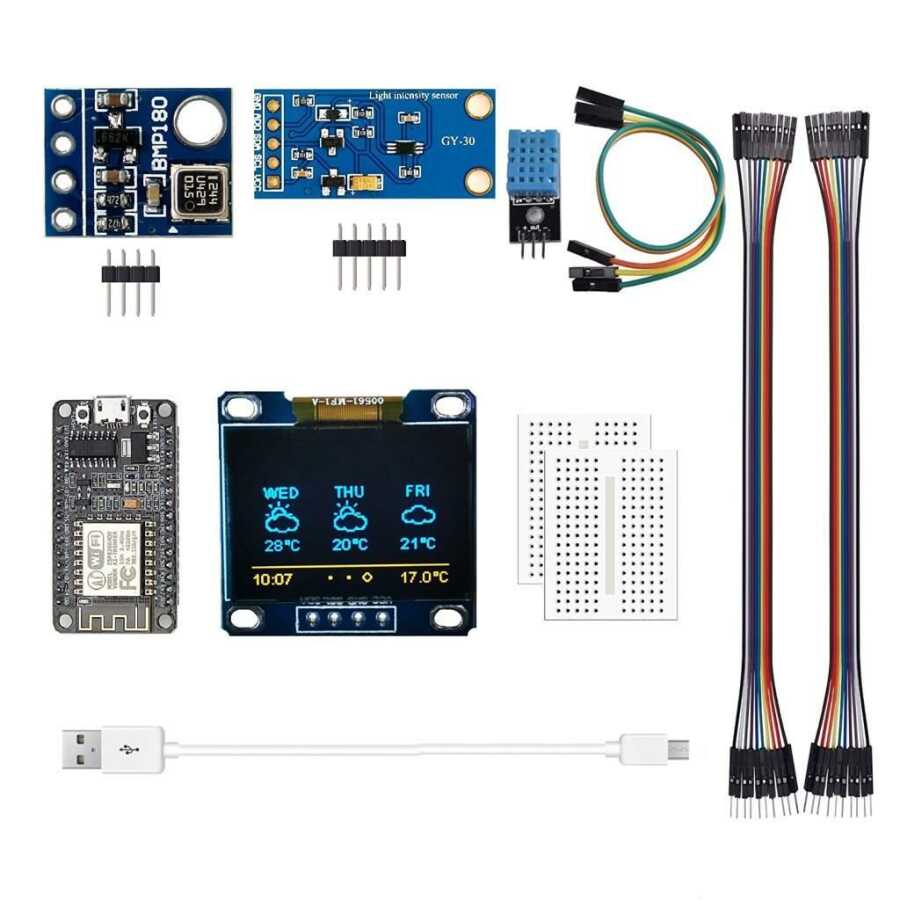

Paket İçeriği

1 x ESP8266

1 x DHT11

1 x BMP180

1 x BH1750FVI

1 x OLED Ekran

1 x USB Kablosu

2 x Breadboard

20 x Jumper Kablo

Not: Kendin Yap kiti için, kullanıcının temel elektronik bilgisine sahip olması gerekir, lütfen satın almadan önce kullanılabileceğinden emin olun.
