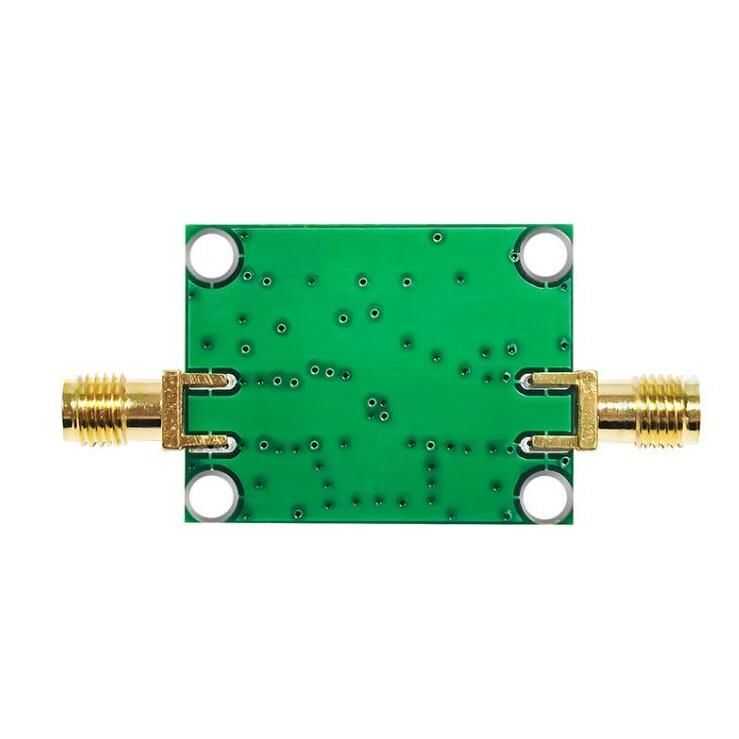

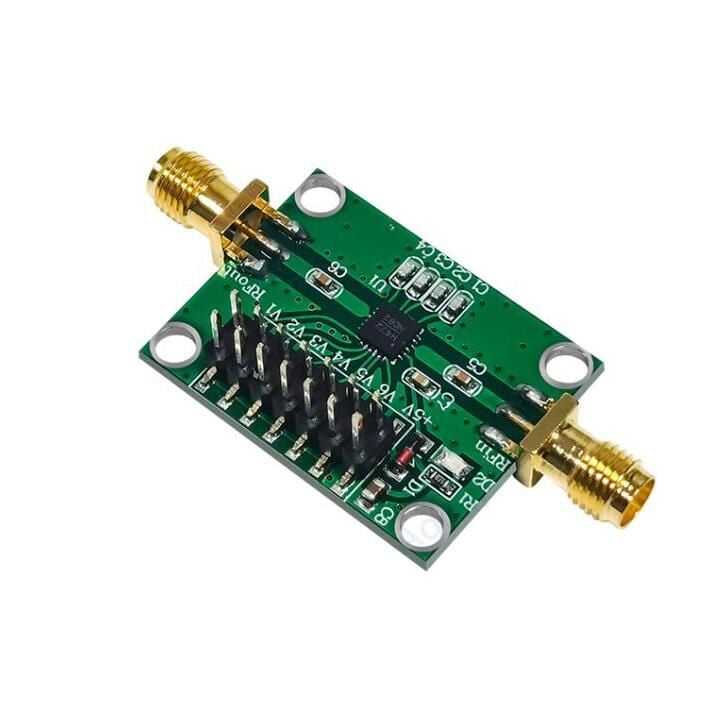

HMC472 Dijital RF Zayıflatıcı Modül 1-3.8GHz 0.5dB
HMC472, 0~31.5dB zayıflama aralığına ve ±0.25dB tipik adım hatasına sahip geniş bantlı 6 bitlik bir dijital zayıflatıcıdır. QFN yüzeye montaj paketi, tekli güç kaynağı 5V güç kaynağı, DC ila 3,8 GHz çalışma frekans aralığı, ekleme kaybı 2,0 dB'den (tipik değer), IIP3 +54 dBm'dir, çeşitli RF ve IF uygulamaları için uygundur.
Teknik Özellikler
RF Zayıflatıcı Modülü
Çalışma Frekans Aralığı: 1 ~ 3.8GHz
Giriş Sinyali Maksimum Güç: 20dBm
Zayıflatma Faktörü ve Adım Boyutu: Zayıflama faktörü 0~31.5dB, adım boyutu 0.5dB'dir.
Ekleme Kaybı: 2.0dB'den Az

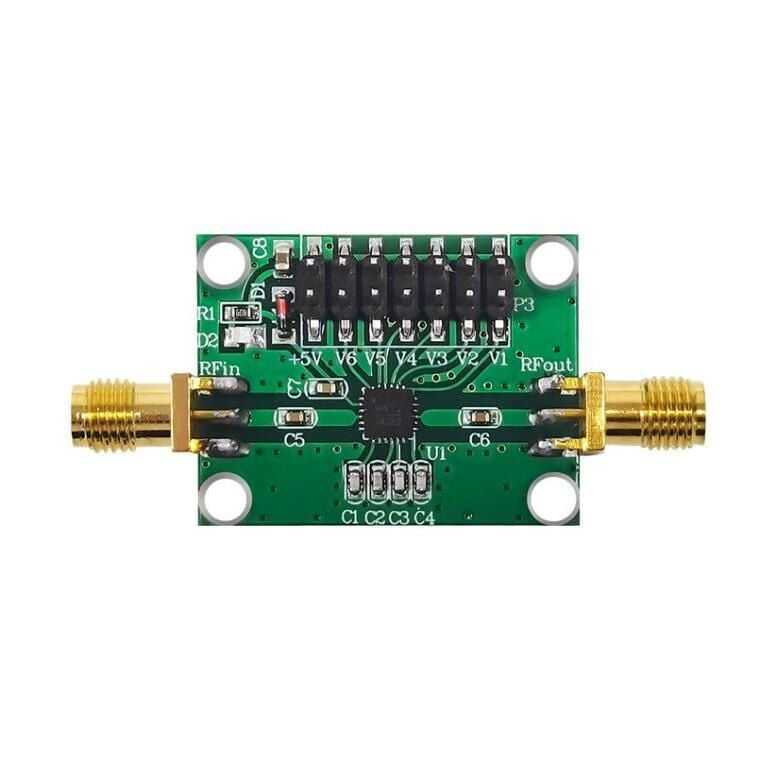

Zayıflatma Kontrol Arayüzü: Kontrolü kart üzerindeki 6 konumlu pin başlığı aracılığıyla manuel olarak ayarlayın
Giriş ve Çıkış Empedansı: 50Ω
Güç Kaynağı: Tipik değer +5V, maksimum değer +7V'u aşamaz
Giriş ve Çıkış Arayüzü: SMA arayüzü iç vida deliği
