PLUTO+ 70MHz-6GHz SDR Alıcı-Verici Radyo Seti

PLUTO+ 70MHz-6GHz SDR Alıcı-Verici Radyo Seti

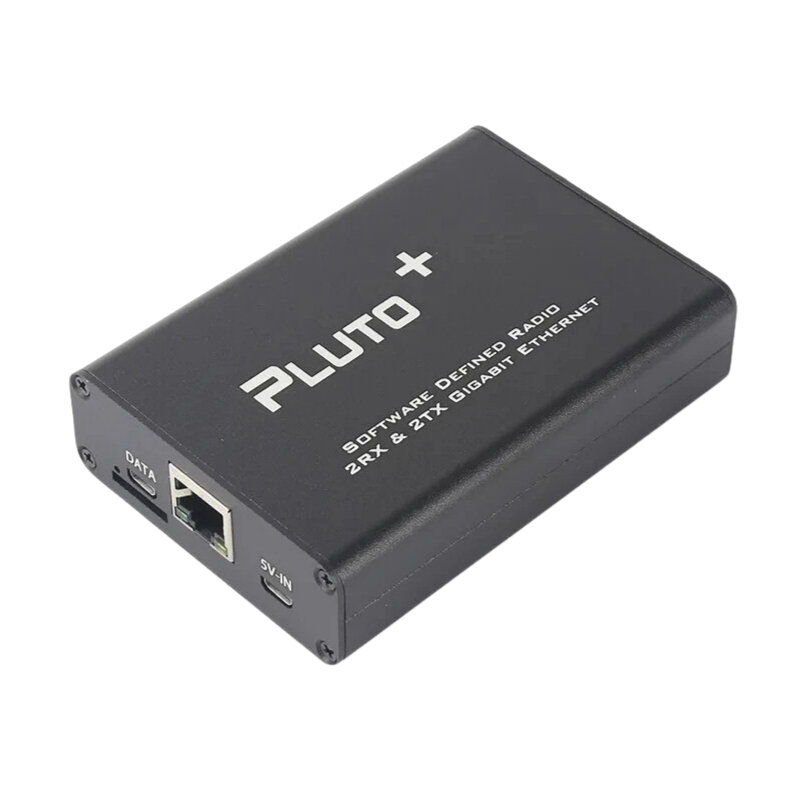

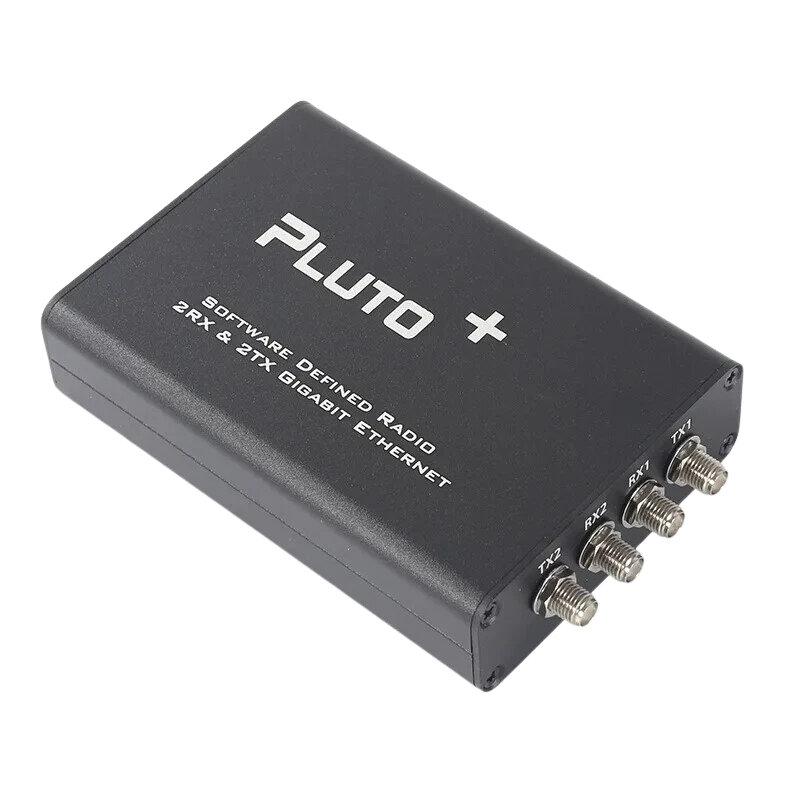

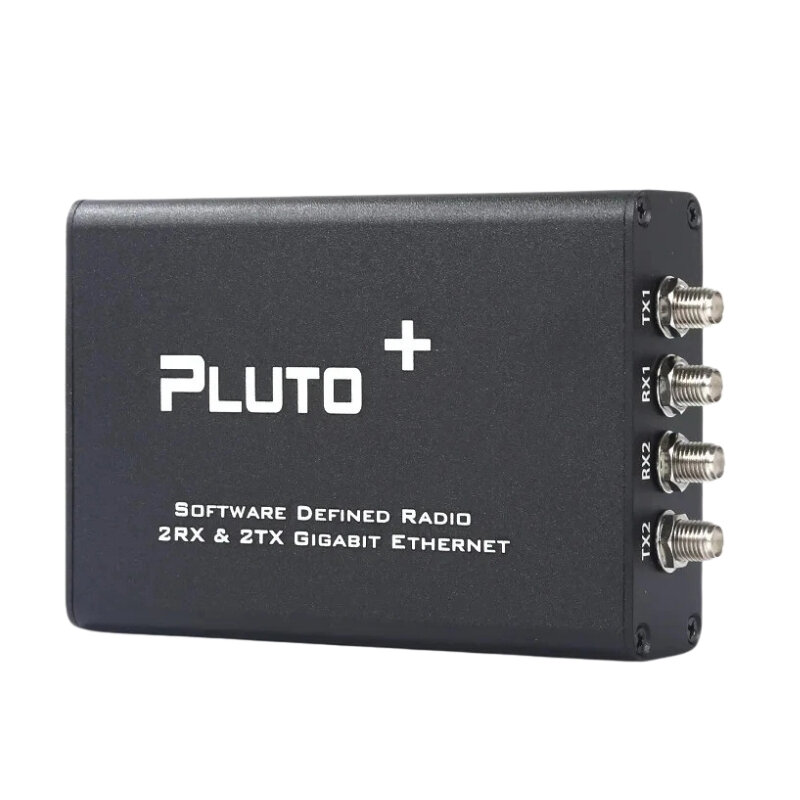

PLUTO+ 70MHz-6GHz SDR Alıcı-Verici Radyo Seti, 2TX ve 2RX'i destekleyen, Gigabit Ethernet ve Micro SD kartı destekleyen, yazılım tanımlı bir radyo platformudur. ADALM-PLUTO'nun tasarımına dayanır ve eksikliklerini giderir.

Firmware

Özellikler

• ADC/DAC: AD9363 (AD9361 veya AD9364'e dönüştürülebilir)
• 2 İletim, 2 Alım kanalı
• RF Aralığı: 70MHZ~6GHZ
• Referans Clock: VCTCXO 40MHZ 0.5ppm
• SOC: Zynq7010 için FPGA: 28k
• RAM: 512M
• FLASH: 32M
• USB: 2.0, OTG desteği
• Ethernet: 1000Mb
• Micro SD önyükleme için kullanılabilir
• DC Girişi: 5V±0.5V-2A microUSB

Arayüzler

Lütfen tüm IO seviyelerinin 1,8V olduğunu unutmayın.

• ADI-PlutoSDR için resmi bellenimi kullanırken lütfen URST-MI052'ye bağlayın.
• Pluto+ bellenimini kullanırken ve Ethernet desteğine ihtiyaç duyarken lütfen URST-MIO46'ya bağlayın.
• SD kart ile önyükleme yaparken lütfen SD-H'yi 1V8'e bağlayın.
• JTAG ile hata ayıklama yaparken lütfen JTAG#'ı GND'ye bağlayın.
• Harici referans saat girişi kullanırken lütfen EXCLK'yi GND'ye bağlayın.

PTT Tuş Bağlantı Noktası:

PTT, GPIO0 (MI00) üzerinden optokuplörleri çalıştırır; bu da harici bir röle veya kontrol devresi gerektirir.

DFU TUŞU:

İstediğiniz zaman DFU düğmesine basıp PLUTO+'ı tekrar açarak DFU moduna girebilirsiniz, ancak URST jumper'ını MI052'ye bağlamanız gerekir.

IPEX Referans Saat Girişi:

IPEX arayüzü üzerinden AD9363 için harici yüksek hassasiyetli bir referans saat girişi sağlamak üzere bir kablo bağlayabilirsiniz.

Ana seviye 3,3V'u geçmemelidir ve dahili saati kapatmak için EXCLK jumper'ı GND'ye bağlanmalıdır.

Dahili VCTCXO'nun Frekansını Kalibre Etme:

Referans sinyal kaynağınız varsa, VCTCXO'nun yanındaki ayarlanabilir direnci ayarlayarak 40M saat sinyalinin frekansını hassas bir şekilde ayarlayabilirsiniz.

Mikro-SD:

SD kart üzerinden önyüklemeyi destekler, SD-H jumper'ını 1V8'e bağlamanız gerekir.

Paket İçeriği

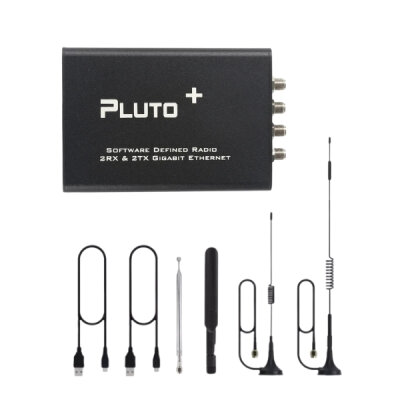

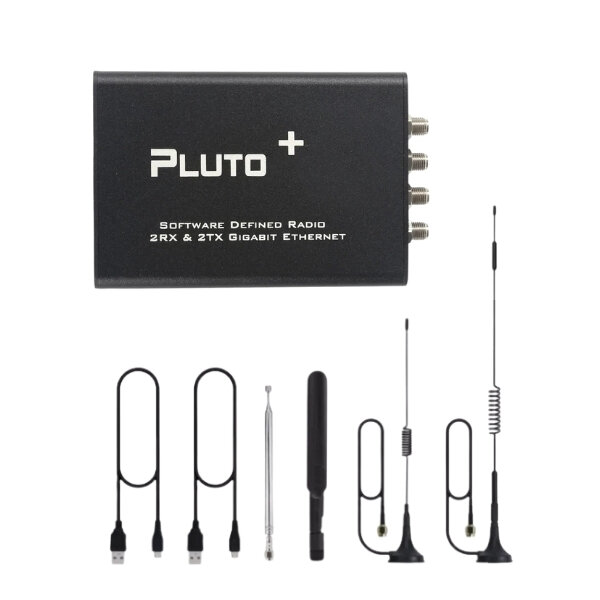

• 1 x PLUTO+ SDR radyo
• 2 x USB kablosu
• 1 x 8dBi 2.4GHz/5GHz/5.8GHz anten
• 1 x 5dBi 40MHz-860MHz anten
• 1 x 40MHz-6GHz teleskopik anten
• 1 x 12dBi 700MHz-2700MHz anten
