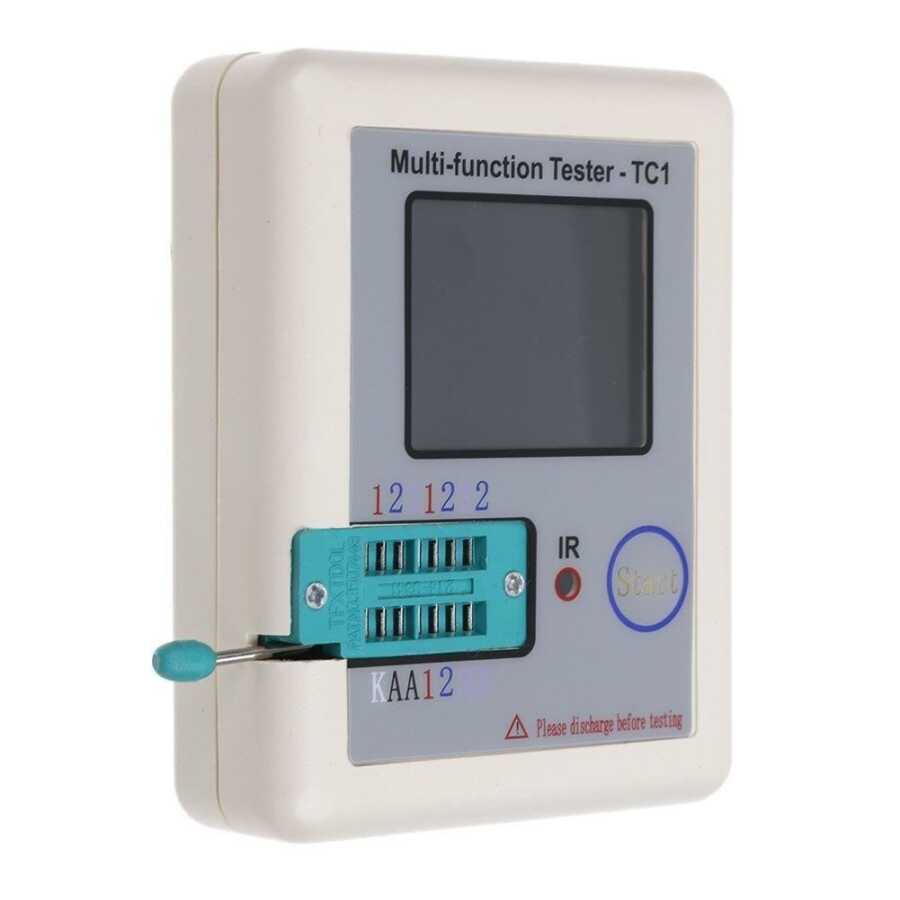

LCR TC1 Elektronik Komponent Test Cihazı

CSI-TC1, bileşen türünü otomatik olarak algılayan, kullanımı kolay bir elektronik bileşen test cihazıdır. Bileşeni sokete takmanız yeterlidir (bileşenin her ayağı farklı bir numara soketine yerleştirilmelidir) ve kilitleme kolunu aşağı çevirin (veya test kliplerini kullanın) ve renkli LCD'de bilgileri algılamak ve görüntülemek için başlat düğmesine basın.

Bu elektronik bileşen test cihazı aşağıdaki bileşen tiplerini tespit edebilir:

NPN ve PNP transistörleri
Kondansatörler
Direnç
Diyotlar (zener diyotları dahil)
Triodlar
N-kanal ve P-kanal MOSFET
IGBT
JFET
Triaklar
0.1V ~ 4.5V akü voltajı algılama
Ayrıca kızılötesi dalga formlarını da algılar

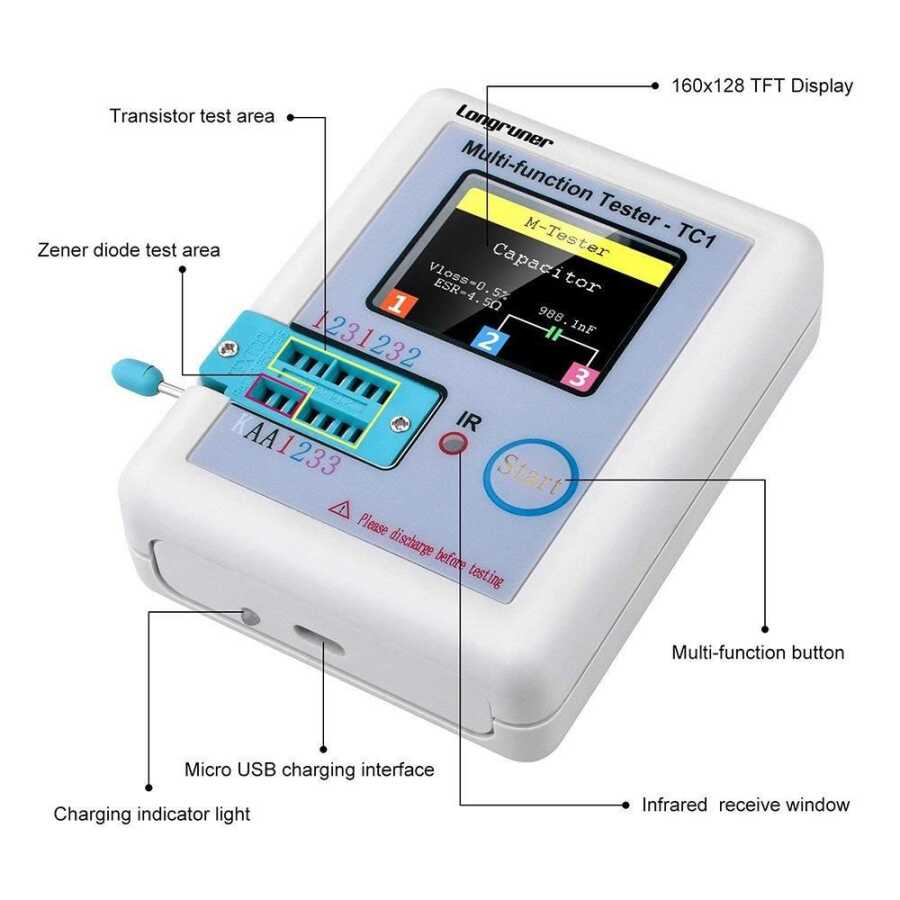

Teknik Özellikler

1.8 "Renkli LCD Ekran
14 pinli ZIFF soketi
IR Dedektörü

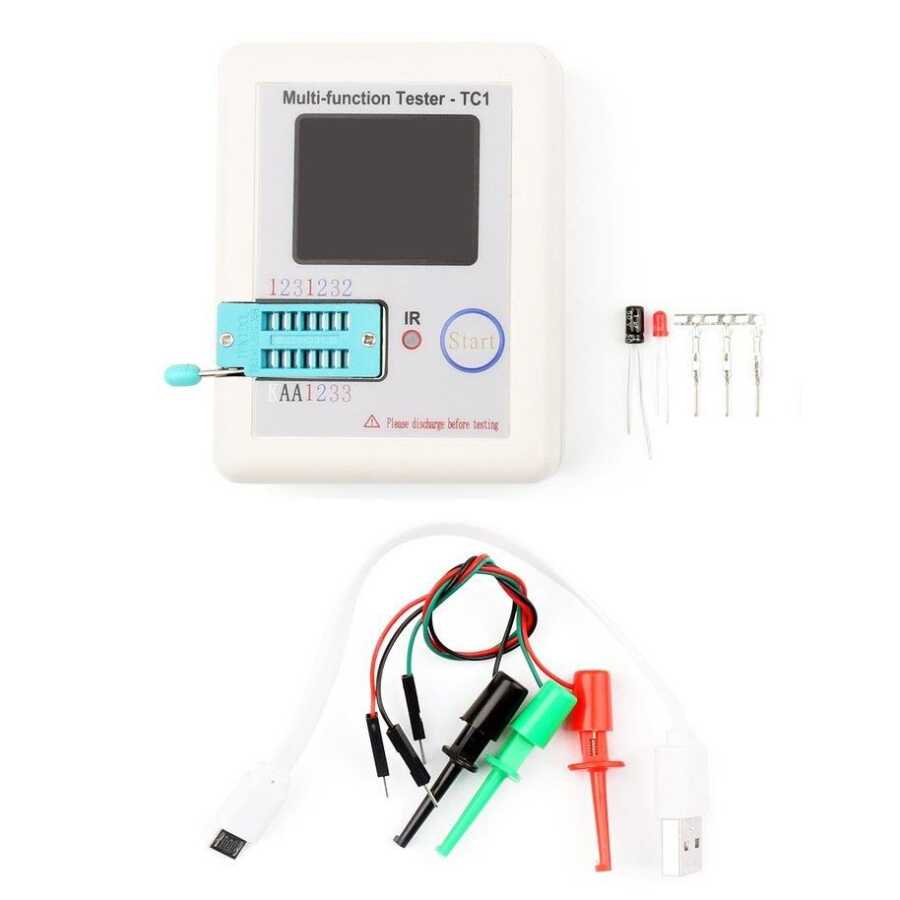

3 adet yaylı kanca klips içerir

CSI-TC1 Aralıkları:

Diyot Aralığı: <4.5V
Zener Diyot: Transistör Algılama Alanı: 0.01-4.5V
Zener Diyot Algılama Alanı: 0.01-30V
Triyak Aralığı: IGT <6mA
Kapasite: 25pF-100mF
Direnç: 0.01-50MO
Endüktans: 0.01mH-20H
Pil: 0.1-4.5 V
