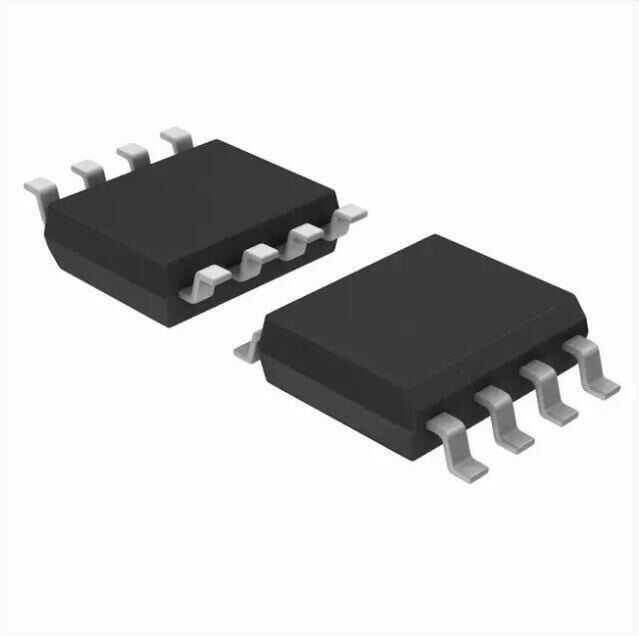

MAX487ESA SOIC-8 SMD Transceiver Entegresi

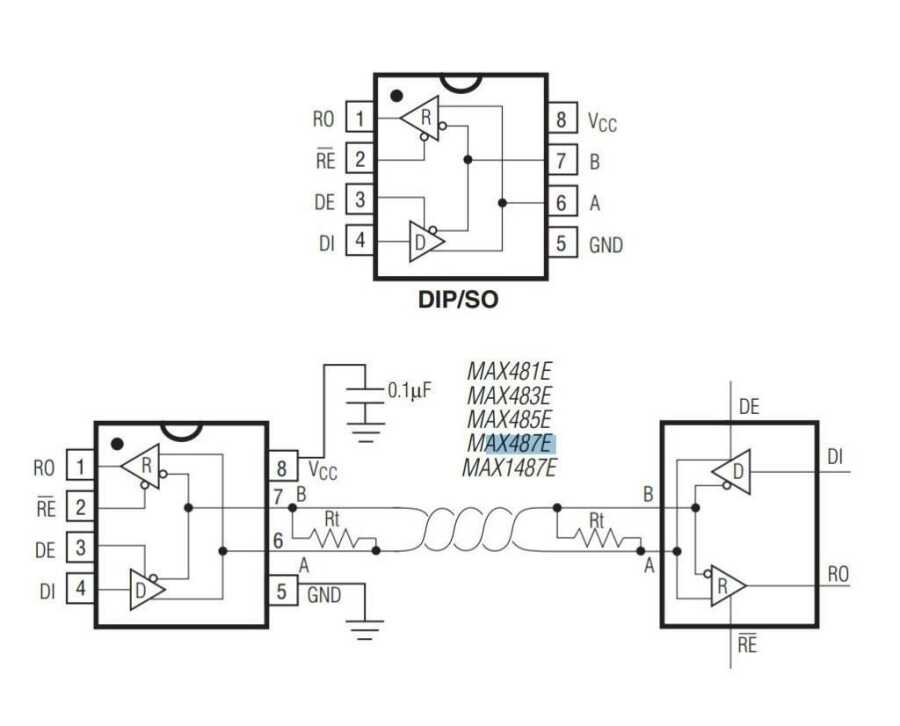

MAX487ESA, RS-485 ve RS-422 iletişimleri için dönüş hızı sınırlı bir Düşük Güçlü Alıcı-Vericidir. Her parça bir sürücü ve bir alıcı içerir. MAX487, EMI'yi en aza indiren ve yanlış sonlandırılan kabloların neden olduğu yansımaları azaltan, böylece 250 kbps'ye kadar hatasız veri iletimine izin veren azaltılmış dönüş hızı sürücülerine sahiptir. Bu alıcı-vericiler, yüksüz veya devre dışı bırakılmış sürücülerle tam olarak yüklendiğinde 120 ile 500µA arasında besleme akımı çeker. Ek olarak, MAX487, yalnızca 0.1µA tükettikleri düşük akım kapatma moduna sahiptir. Tüm parçalar tek bir 5V beslemeden çalışır. Sürücüler kısa devre akımı ile sınırlıdır ve sürücü çıkışlarını yüksek empedans durumuna getiren termal kapatma devresi ile aşırı güç kaybına karşı korunur. Alıcı girişi, girişin açık devre olması durumunda lojik yüksek çıkışı garanti eden arıza emniyetli bir özelliğe sahiptir. MAX487, yarı çift yönlü uygulamalar için tasarlanmıştır.
