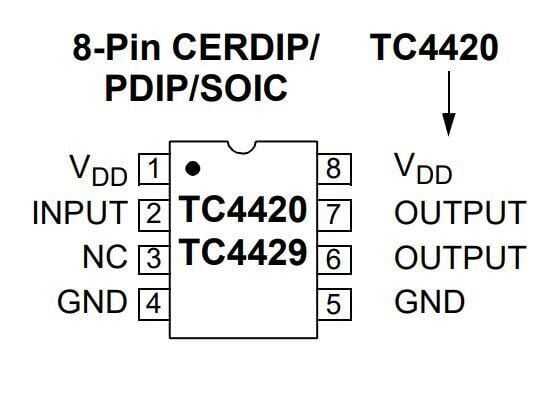

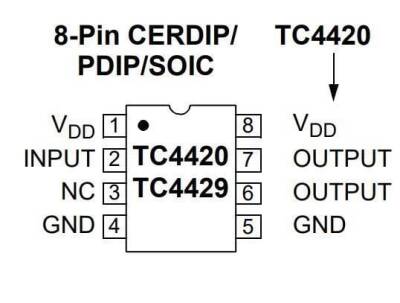

TC4420 DIP-8 Mosfet Sürücü Entegresi

TC4420CPA, D sınıfı anahtarlama amplifikatörleri için tek çıkışlı, ters çevirmeyen yüksek hızlı bir MOSFET Sürücüsüdür. Bu sürücü, bipolar sürücülere kıyasla daha düşük güç, daha verimli çalışma için CMOS'ta üretilmiştir. Her iki cihaz da, cihaza zarar vermeden VDD +0,3V kadar yüksek veya -5V kadar düşük sürülebilen TTL uyumlu girişlere sahiptir. Bu, harici seviye kaydırma devresine olan ihtiyacı ve bununla ilişkili maliyet ve boyutu ortadan kaldırır. Çıkış salınımı, özellikle güç açma/kapatma sıralaması sırasında daha iyi sürücü voltaj marjı sağlayan raydan rayadır. Yayılma gecikme süresi yalnızca 55ns'dir (tipik) ve çıkış yükselme ve düşme süreleri, kullanılabilir güç kaynağı aralığı boyunca yalnızca 25ns (tipik) ile 2500pF arasındadır. Diğer sürücülerin aksine, TC4420 neredeyse kilitlenmeye karşı dayanıklıdır. PCB alanından, parçalardan tasarruf sağlayan ve genel sistem güvenilirliğini artıran üç veya daha fazla ayrı bileşenin yerini alır.
