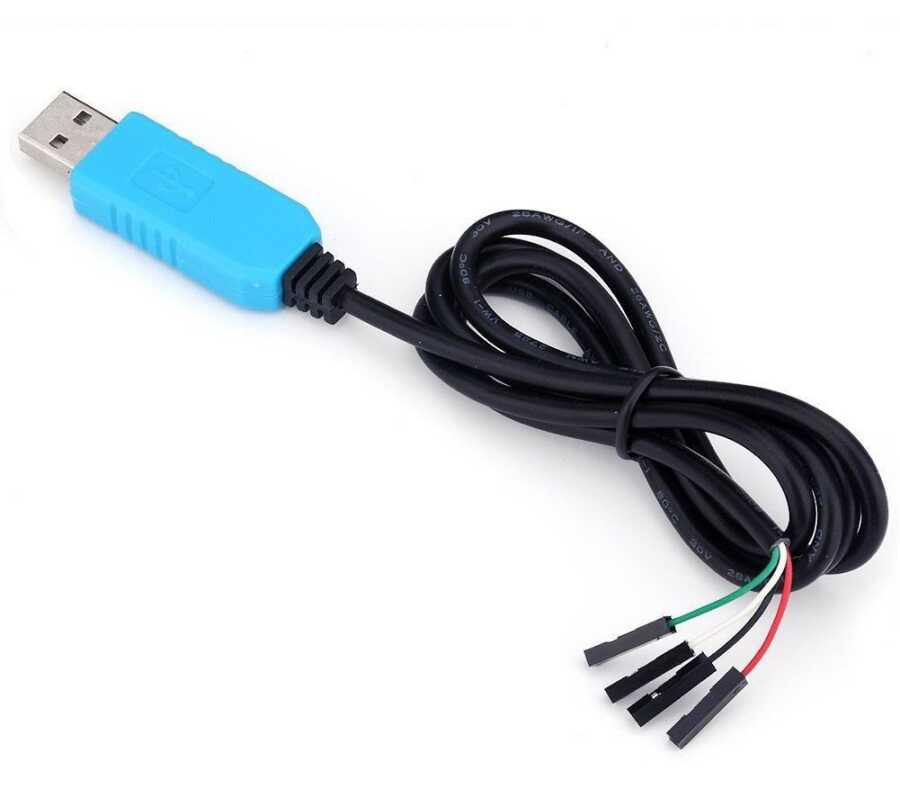

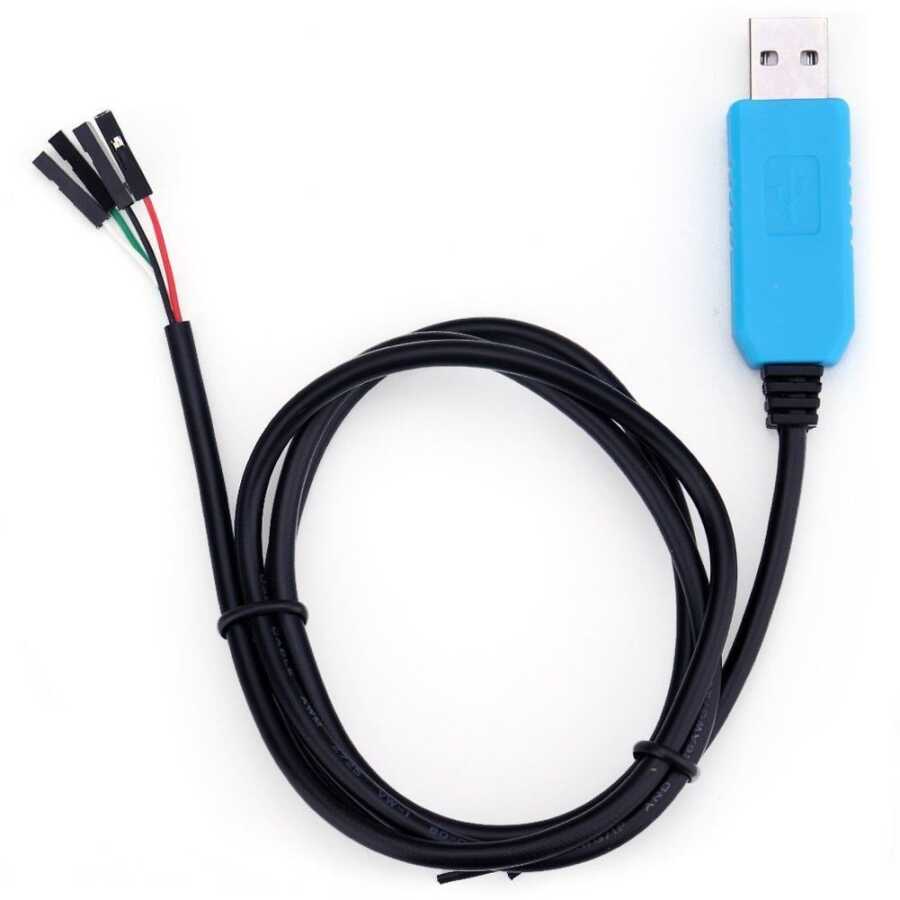

PL2303 TA USB-TTL Seri Dönüştürücü Kablo



Mikrodenetleyici / Raspberry Pi / WiFi yönlendirici seri konsol bağlantı noktasına veya VEX Victor BB hız kontrol cihazınızı programlamak için en kolay yoldur.

Güç pimi 5V sağlar USB portundan direkt olarak 500mA ve RX / TX pinleri en yaygın 3.3V lojik seviye çip setleriyle arabirim oluşturmak için 3.3V seviyesindedir.

Ayrılan pinler nedeniyle, bu kablo Raspberry Pi veya BeagleBone Black üzerindeki hata ayıklama / oturum açma konsoluna güç sağlamak ve bağlanmak için idealdir. Pi veya BBB'ye güç vermek için pimleri bağlayın ve RX / TX bağlantısını kurun.

Ayrıca alternatif işletim sistemlerini yüklemek için WiFi yönlendiricileri ya da hemen hemen tüm diğer 3.3V mantıksal seri bağlantı noktasını kullanmak için kullanışlıdır. Birçok durumda FTDI kablosundan daha kolay kullanılır çünkü kablolar ayrılır.

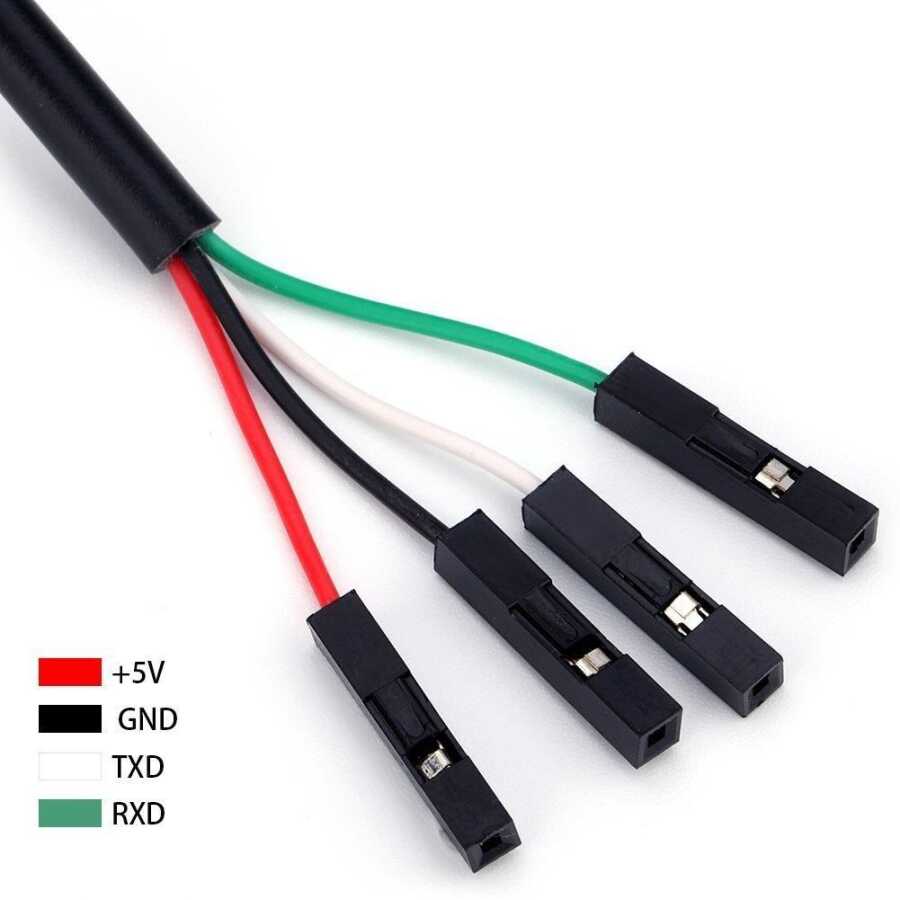

Kırmızı - 5V

Siyah - GND

Yeşil - Rx

Beyaz - Tx
