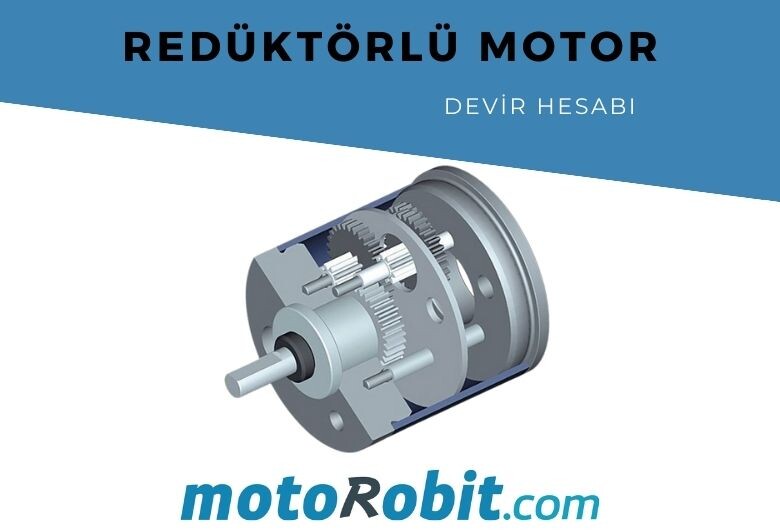

Redüktörlü Motor Nedir? Tork ve Devir Hesabı Nasıl Yapılır?
Redüktörlü Motor Nedir?
Dc motorlar yada 220v Ac motorlar bazen kendilerinden beklenen gücü veremeyebilirler. Bu elektrik motorlarına redüktör bağlanarak torkları arttırılabilir. Böylece redüktör yardımı ile yüksek torklu motorlar elde etmiş oluruz.
Redüktör Nedir?
Redüktör, motorlarda devir-güç ayarını değiştirmeye yarayan bir dişli sistemidir. Motorlara redüktör bağlanarak devir düşürülerek tork yükseltilebilir. Böylece motorun hızını yada gücünü kullanacağımız projeye yada makineye göre ayarlama fırsatı yakalarız.
Redüktör Hesabı Nasıl Yapılır
Redüktör içerisindeki her dişli çifti bir kademeyi temsil eder.
Bir örnek üzerinden anlatacak olursak:
20kw gücünde, 4000rpm bir motorumuz olduğunu düşünelim. (P=20KW , N=4000)
Redüktör dişlileri ise; Z1=10 diş, Z2=40 diş
Tork Hesabı Nasıl Yapılır
Öncelikle giriş torkunu hesaplamamız gerekmektedir. P= T1*N1/9550 formülü ile,
T1=9550*20/4000 = 47,75 N-m bulunur.
Birlikte çalışmakta olan dişli çiftlerinde tork (N) oranı dişli sayısı (Z) ile doğru orantılıdır.
Yani T1/T2=Z1/Z2 formülü ile çıkış torkumuzu bulacağız.
Formülümüzü düzeyecek olursak: T2=T1*Z2/Z1 buradan çıkış torku T2= 47,75*40/10= 191 N-m olarak bulunur.
Motor Devir Hesabı Nasıl Yapılır
Devir (N) ile dişli sayısı (Z) ise ters orantılıdır. N1/N2=Z2/Z1 formülünü düzenleyecek olursak:
Çıkış deviri N2=4000*10/40 = 1000 rpm olarak bulunur.
Redüktörün indirgeme oranı ise giriş deviri / çıkış devirinden:
İ: 4000/1000 : 4/1 olarak bulunur.
