SKY65135 1W 2.4GHz RF Amplifikatör Modülü

SKY65135 1W 2.4GHz RF Amplifikatör Modülü

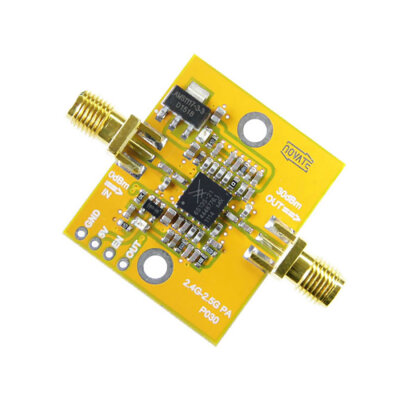

SKY65135 1W 2.4GHz RF Amplifikatör Modülü, 2.4GHz kablosuz haberleşme sistemleri için geliştirilen SKY65135 RF güçlendirici modül, düşük güçlü RF sinyallerini yükselterek daha güçlü ve stabil kablosuz iletişim sağlar. 1W çıkış gücü sayesinde WiFi, RC, drone, telemetri ve çeşitli RF projelerinde sinyal mesafesini artırmak için ideal bir çözümdür. Kompakt yapısı ve SMA anten bağlantısı sayesinde birçok RF sistemi ile kolay entegrasyon sağlar. Özellikle DIY elektronik projeleri, kablosuz veri iletimi ve deneysel RF uygulamalarında yaygın olarak tercih edilir.

Özellikler

• Çalışma Gerilimi Aralığı: +5V
• Giriş Frekansı Aralığı: 2400MHz-2525MHz
• Giriş Gücü: +3dBm
• Çıkış Gücü: 30dBm (1W)
• Giriş ve Çıkış Empedansı: 50Ω
• Kazanç: 27dB
• İletim Akımı: 800mA (statik sürekli 3dBm sinyal girişi)
• Amplifikatör açıkken (etkinleştirilmiş) sinyal girişi yokken çalışma akımı: 70mA
• Amplifikatör kapalıyken (etkinleştirilmemiş) çalışma akımı: 8mA
• Etkinleştirme Pini Seviyesi: Yüksek seviye (=vCC) etkin
• Giriş Gücü: +3dBm
• Çıkış Gücü: +30dBm
• Güç göstergesi: Açıldıktan ve etkinleştirildikten sonra kırmızı yanar.
• Çalışma göstergesi: Açıldıktan ve etkinleştirildikten sonra kırmızı yanar.
• Boyut: 28x33.5mm

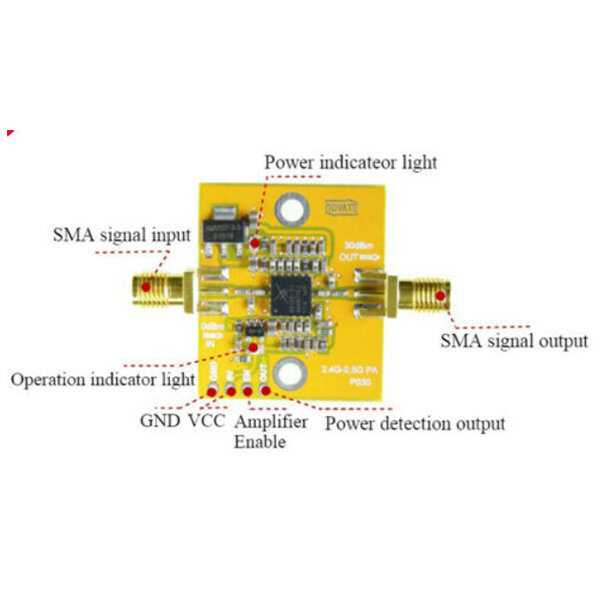

Pinout

• GND pini: Negatif güç kaynağı
• 5V pini: +5V güç kaynağı
• EN pini: Amplifikatörü açma veya kapatma
• EN pini giriş voltaj aralığı: açık durumda 1,2-5V, kapalı durumda 0-0,4V
• OUT pini işlevi: çıkış gücüne karşılık gelen voltaj çıkışı
