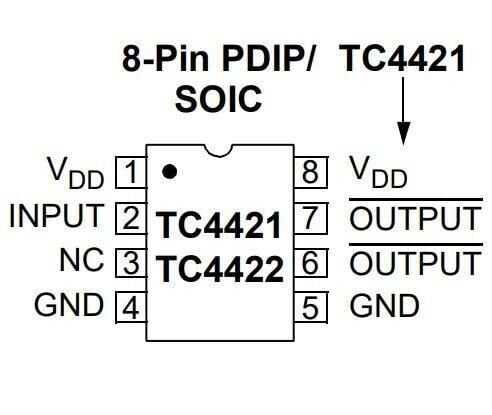

TC4421 SOIC-8 Mosfet Sürücü Entegresi

TC4421, büyük MOSFET'leri ve yalıtımlı geçit bipolar transistörlerini (IGBT'ler) çalıştırabilen tek çıkışlı, yüksek hızlı bir MOSFET Sürücüsüdür. TC4421A, çıkış artış ve düşüş sürelerinin yanı sıra eşleştirilmiş önde gelen ve düşen kenar yayılma gecikme sürelerine sahiptir. TC4421A cihazı ayrıca, cihazın genel güç tüketimini azaltan çok düşük çapraz iletim akımına sahiptir. Bu cihaz, doğrudan aşırı voltaj veya aşırı dağıtım dışında herhangi bir bozulma biçimine karşı esasen bağışıktır. Güç ve voltaj değerleri dahilinde hiçbir koşulda kilitlenemez. Bu parça, toprak terminallerinde 5V'a kadar toprak sıçraması mevcut olduğunda hasar görmez veya hatalı çalışmaz. Herhangi bir polaritenin 1A'dan fazla endüktif akımının çıkışlarına geri zorlanmasını hasar veya mantık bozukluğu olmadan kabul edebilir. Ek olarak, girişe 300mV histerezis yerleştirilmiştir, bu da gürültü bağışıklığı sağlar ve cihazın yavaşça yükselen veya düşen dalga biçimlerinden sürülmesine izin verir.
