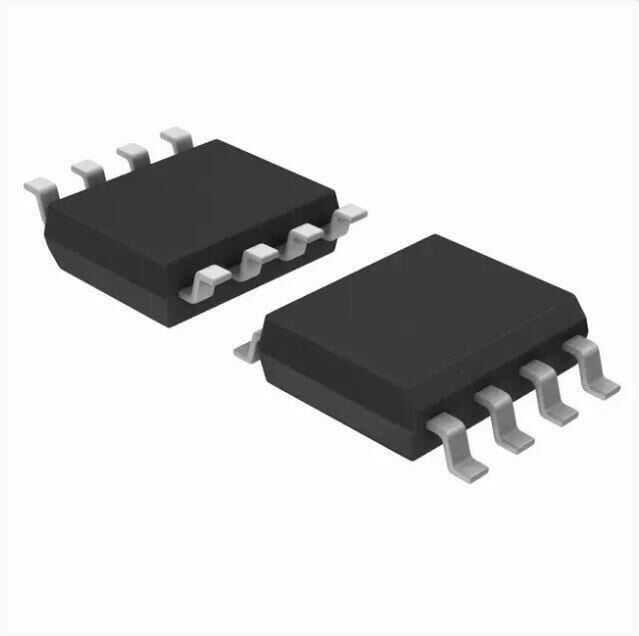

TC4426 SOIC-8 Mosfet Sürücü Entegresi

TC4426, darbe trafosu sürücüsü için 1.5A çift ters çevirmeli yüksek hızlı Güç MOSFET Sürücüsüdür. TC4426A cihazı, önde gelen ve düşen kenar yayılma gecikme süreleriyle eşleşti. Cihaz, güç ve voltaj değerleri dahilinde her koşulda yüksek oranda kilitlenmeye karşı dayanıklıdır. Topraklama piminde 5V'a kadar (her iki polariteden) gürültü yükselmesi meydana geldiğinde hasara maruz kalmaz. Çıkışlarına geri zorlanan (her iki polariteden) 500mA'ya kadar ters akımı hasar veya mantık bozukluğu olmadan kabul edebilir. Tüm terminaller 2kV'a kadar Elektrostatik Boşalmaya (ESD) karşı tam korumalıdır. TC4426A MOSFET sürücüsü, 1000pF kapı kapasitanslarını 30ns'nin altında kolayca şarj edebilir/deşarj edebilir. Bu cihaz, MOSFET'in amaçlanan durumunun büyük geçici olaylardan bile etkilenmemesini sağlamak için hem açık hem de kapalı durumlarda yeterince düşük empedans sağlar.
