WaveShare 7" 720x1280 DSI Kapasitif Dokunmatik Ekran

WaveShare 7" 720x1280 DSI Kapasitif Dokunmatik Ekran

WaveShare 7" 720x1280 DSI Kapasitif Dokunmatik Ekran, tabletler, eğlence sistemleri ve bilgi panoları gibi etkileşimli projeler için tasarlanmış dikey bir dokunmatik LCD ekrandır.

HDMI soketi bulunmamaktadır. DSI soketi ile cihazlara bağlanabilmektedir.

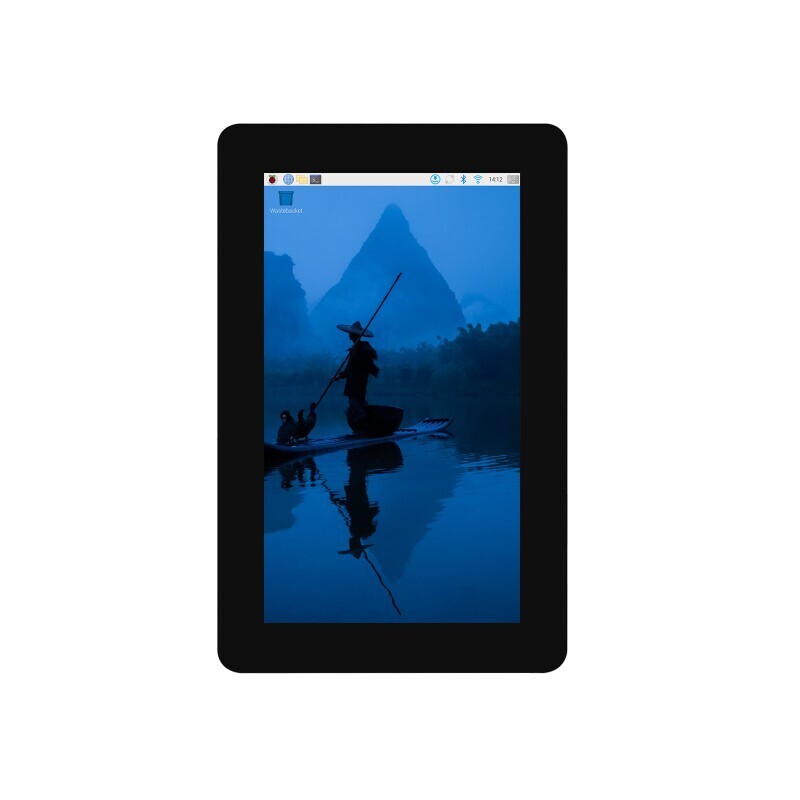

Varsayılan olarak ekran dikey (portre) modundadır, çözünürlük 720×1280 (Y×D). Yatay  ekran için yazılım ayarlarını değiştirin.

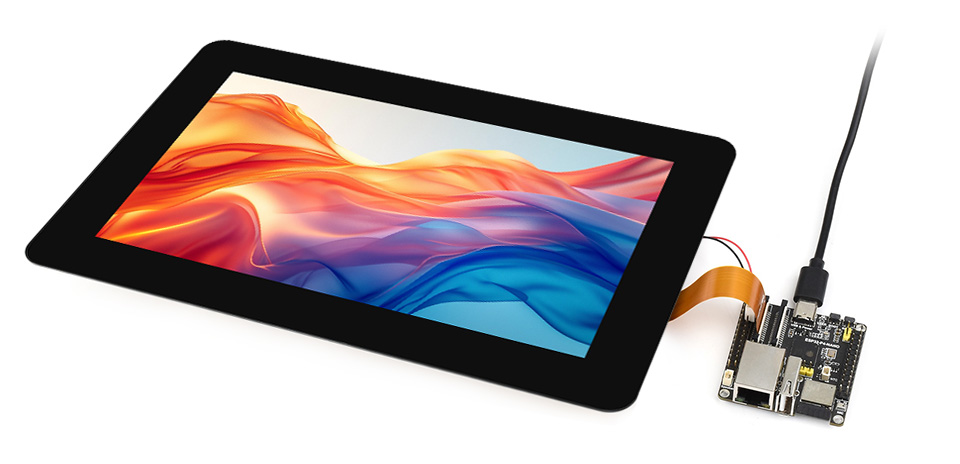

Satışını yaptığımız Raspberry Pi 5 modelleri ve ESP32-P4-NANO ile uyumludur.

Kullanım Kılavuzu

Özellikler

• SKU: 30323
• 7 inç DSI dokunmatik ekran, on noktalı kapasitif dokunmatik kontrol
• 720×1280 donanım çözünürlüğüne sahip IPS ekran paneli
• Optik bağlamalı temperli cam panel, daha net görüntü kalitesi
• AF parmak izi önleyici işlem kullanılarak, parmak izi kalması zor ve temizliği kolay
• 6H'ye kadar sertliğe sahip temperli cam kapasitif dokunmatik panel
• DSI arayüzü üzerinden LCD'yi çalıştırır, 60Hz'e kadar yenileme hızı sunar
• Arka ışık parlaklığının yazılım kontrolünü destekler
• Alüminyum alaşımlı arka kapak tasarımı, tamamen pasif soğutma tasarımı
• Besleme Voltajı: 5V DC
• Çözünürlük: 720x1280
• Ekran Paneli: IPS
• Parlaklık: 450cd/m2
• Dokunmatik Tipi: Kapasitif
• Çalışma Sıcaklık Aralığı: 0 ~ 60°C

Paket İçeriği

• 7-DSI-TOUCH-A x1
• MIPI-DSI-Kablo-12cm x1
• MX 1.25 2PIN - 2.54 3PIN kablo x1
• FFC 22PIN kablo ~200mm (karşıt kenarlar) x2
• MX1.25 2PIN - MX1.25 4PIN kablo ~150mm x1
• Ayaklı bağlantı parçaları x1

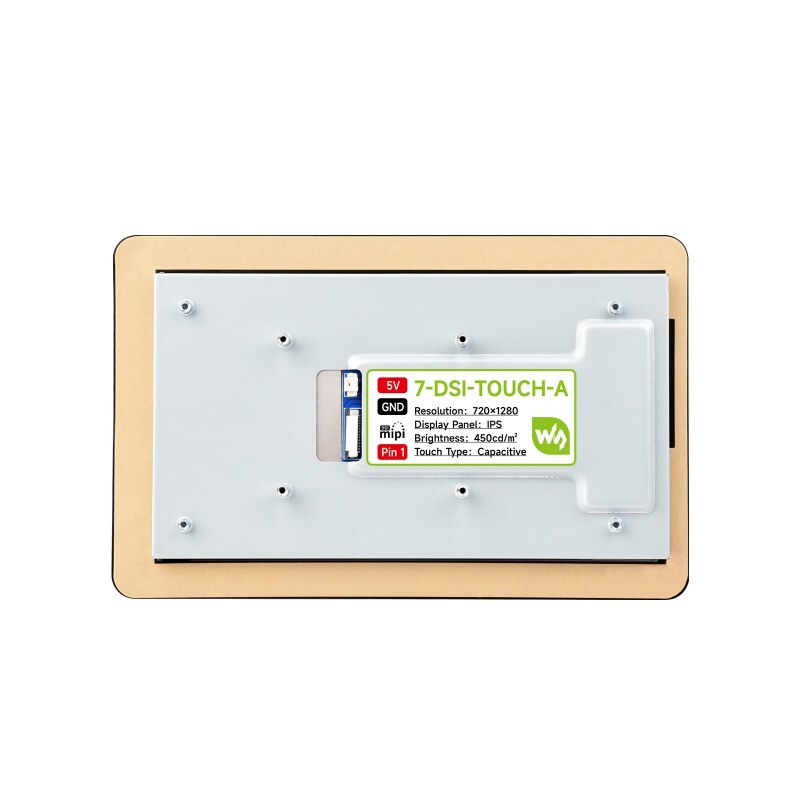

Pinout

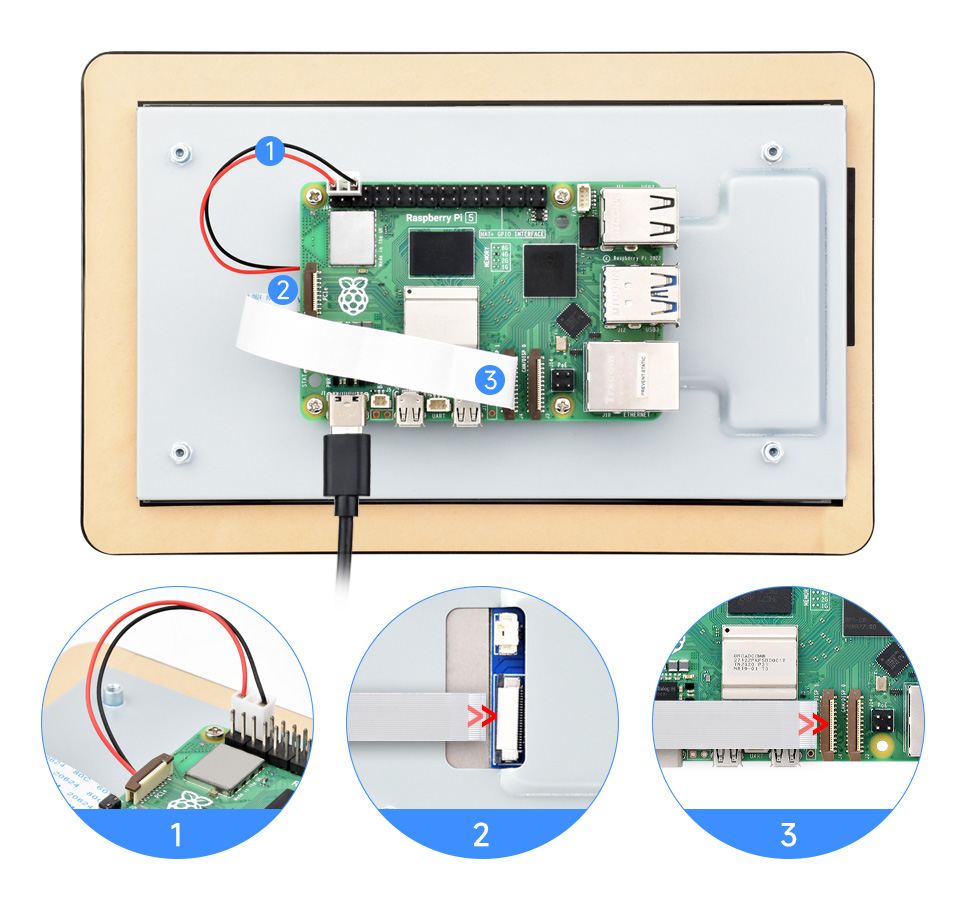

Bağlantı Örnekleri

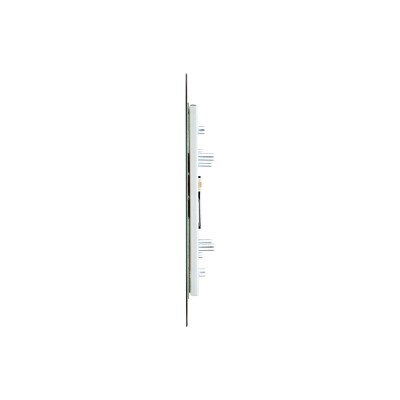

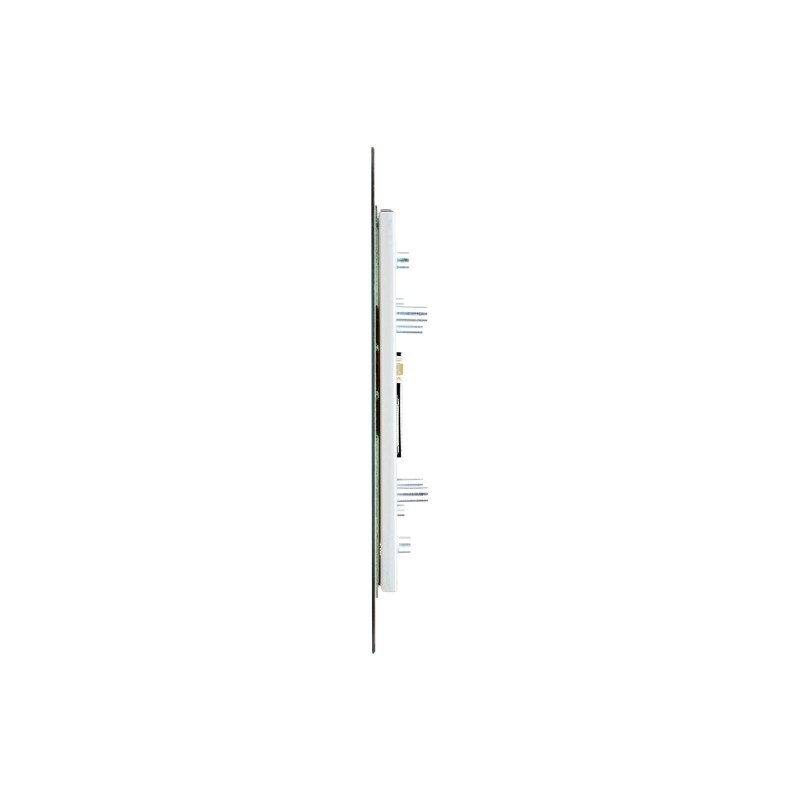

Boyut
