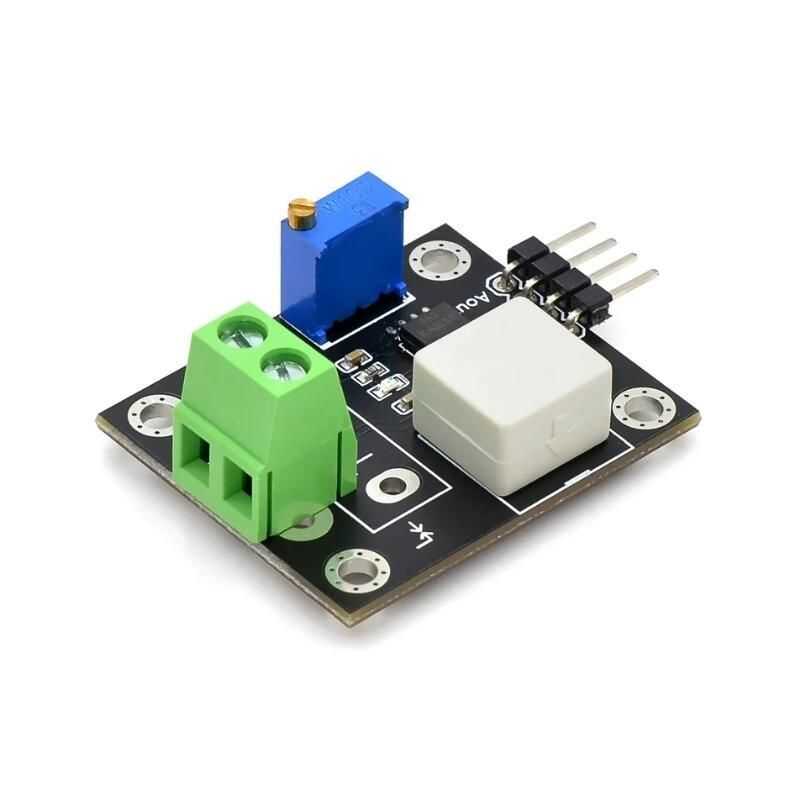

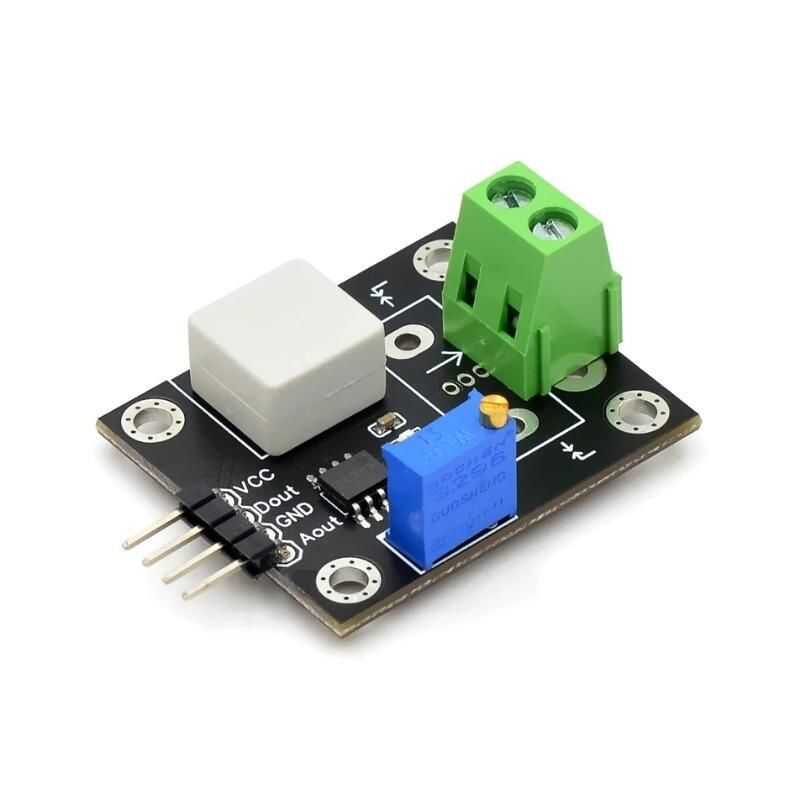

WCS2702 0-2A Akım Ölçüm Modülü
WCS2702 0-2A Akım Ölçüm Modülü. 0-2A arası DC yada 0-1.4A arası AC akım ölçümü yapan modül. Ürün üzerinde hem dijital hem de analog sinyal çıkış pinleri vardır. Analog çıkıştan ilgili formül yardımı ile geçen akım miktarı hesaplanabilmektedir. Bu sayede arduino ile kullanıma uygundur.
Özellikler:
- Besleme Voltajı: 5V DC
- Akım Aralığı: 0-2A DC / 0-1.4A AC
- K: 2V/A
- Analog Sinyal Formülü AC: Aout =VCC/2+Ia*K ----- Ia=+(Aout-Vcc/2)/K=+ (Aout-2.5V) /1 ( if VCC=5V)
- Analog Sinyal Formülü DC: Aout =VCC/2+Ia*K ----- Ia=(Aout-Vcc/2)/K=(Aout-2.5V) /1 ( if VCC=5V)
