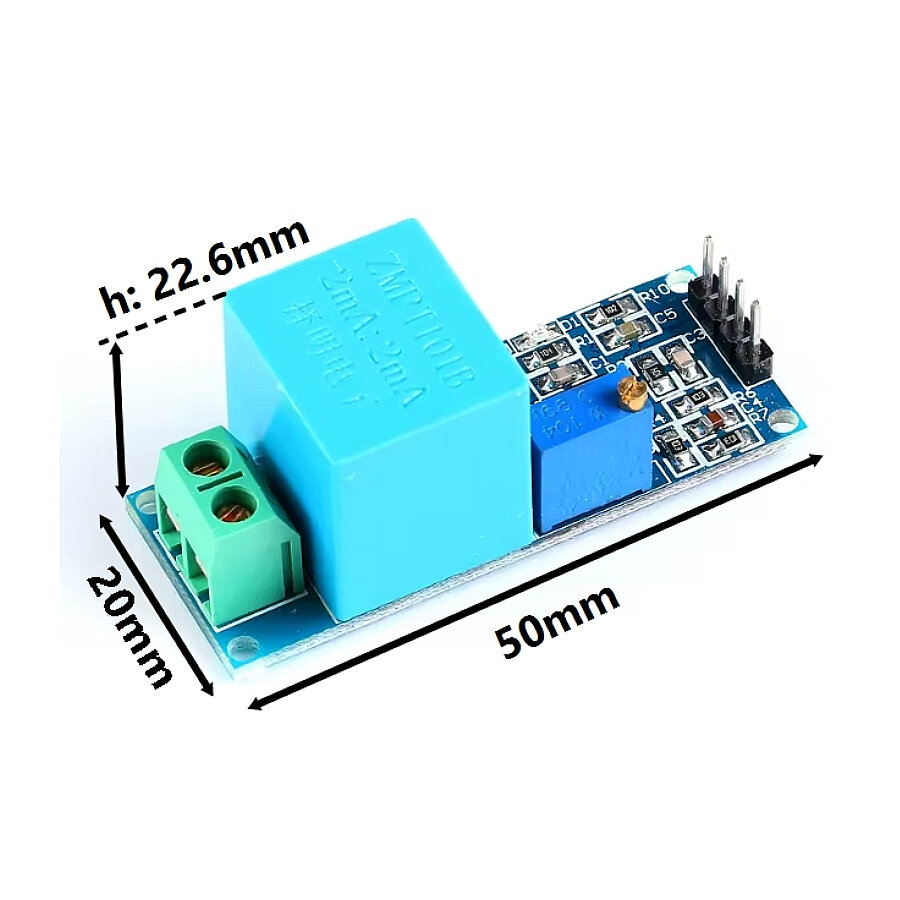

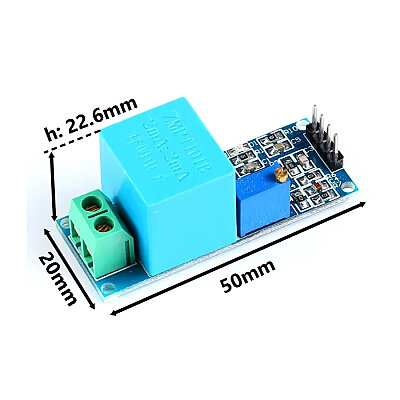

ZMPT101B Tek Fazlı AC Voltaj Sensör Modülü
ZMPT101B Tek Fazlı AC Voltaj Sensör Modülü
ZMPT101B Tek Fazlı AC Voltaj Sensör Modülü, tek fazlı alternatif gerilimlerin ölçülmesi ve mikrodenetleyici sistemlerine analog sinyal olarak aktarılması için geliştirilmiş gerilim algılama modülüdür.

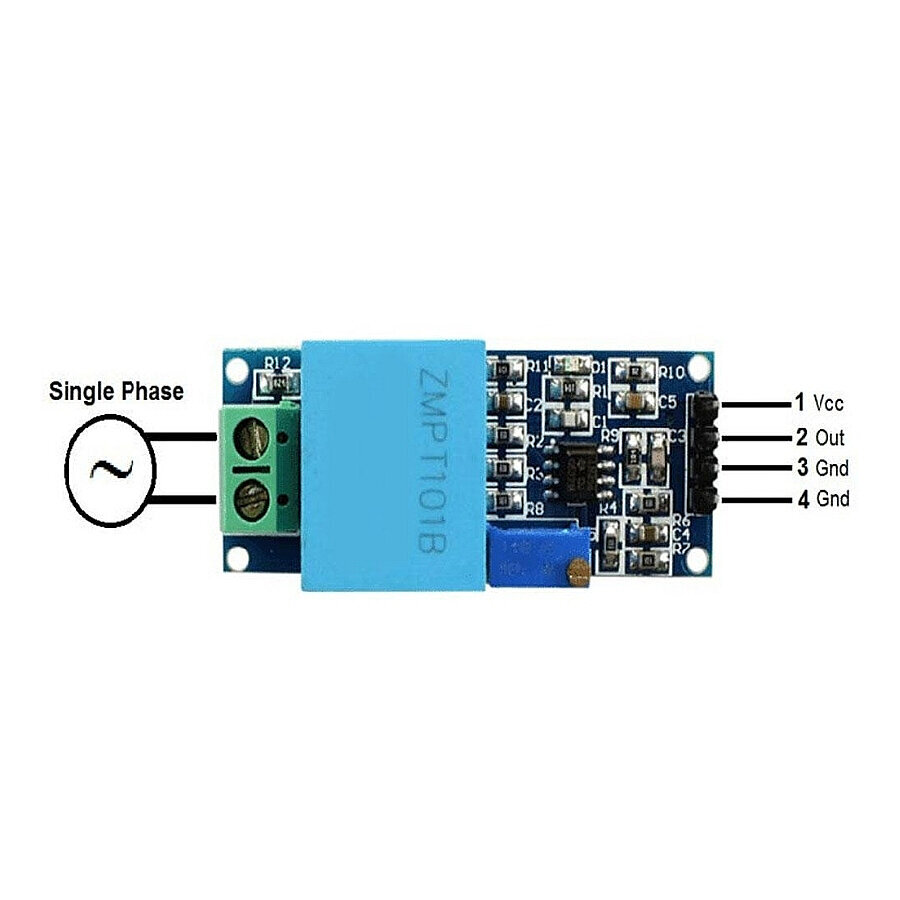

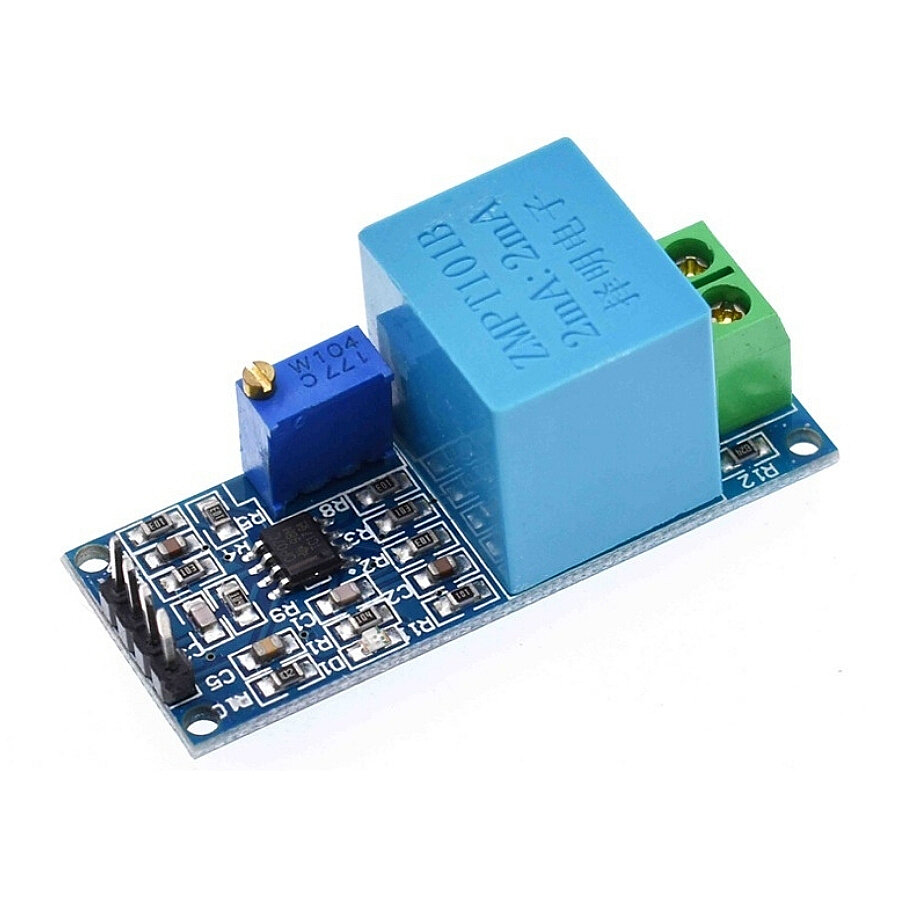

Modül üzerinde yüksek hassasiyetli ZMPT101B mini voltaj trafosu ve LM358 operasyonel amplifikatör devresi bulunur. AC giriş gerilimi ZMPT101B trafosu tarafından elektriksel olarak izole edilerek düşük seviyeye dönüştürülür, ardından LM358 tabanlı sinyal koşullandırma devresi tarafından mikrodenetleyici ADC girişlerinin okuyabileceği analog seviyeye yükseltilir.
Modül 250V AC'ye kadar tek faz gerilim ölçümü için kullanılabilir. Sensör devresi 5–30V DC besleme aralığında çalışır ve analog çıkış sinyalinin genliği kart üzerindeki çok turlu trimpot üzerinden ayarlanabilir.
Özellikler
- Ölçüm Türü: AC gerilim
- Maksimum Ölçüm Gerilimi: 250V AC RMS
- Frekans Aralığı: 50–60Hz
- Besleme Gerilimi: 5–30V DC
- Sensör Elemanı: ZMPT101B hassas voltaj trafosu
- Op-Amp: LM358
- Çıkış Tipi: Analog
- Analog Çıkış Aralığı: 0–VCC
- Çıkış DC Offset: Yaklaşık VCC/2
- Çıkış Genlik Ayarı: Çok turlu trimpot ile ayarlanabilir
- İzolasyon Dayanım Gerilimi: 4000V
- Ölçüm Doğruluk Sınıfı: 0.2
- Lineerlik: %0.1
- Nominal Giriş Akımı: 2mA
- Nominal Çıkış Akımı: 2mA
- Trafo Dönüş Oranı: 1000:1000
- Nominal Yük: ≤200Ω
- Trafo DC Bobin Direnci: 110Ω @ 20°C
